Fischer 503787 FIS H 12 x 85 K K NV injektážní kotevní pouzdro 85 mm 12 mm 1 sada

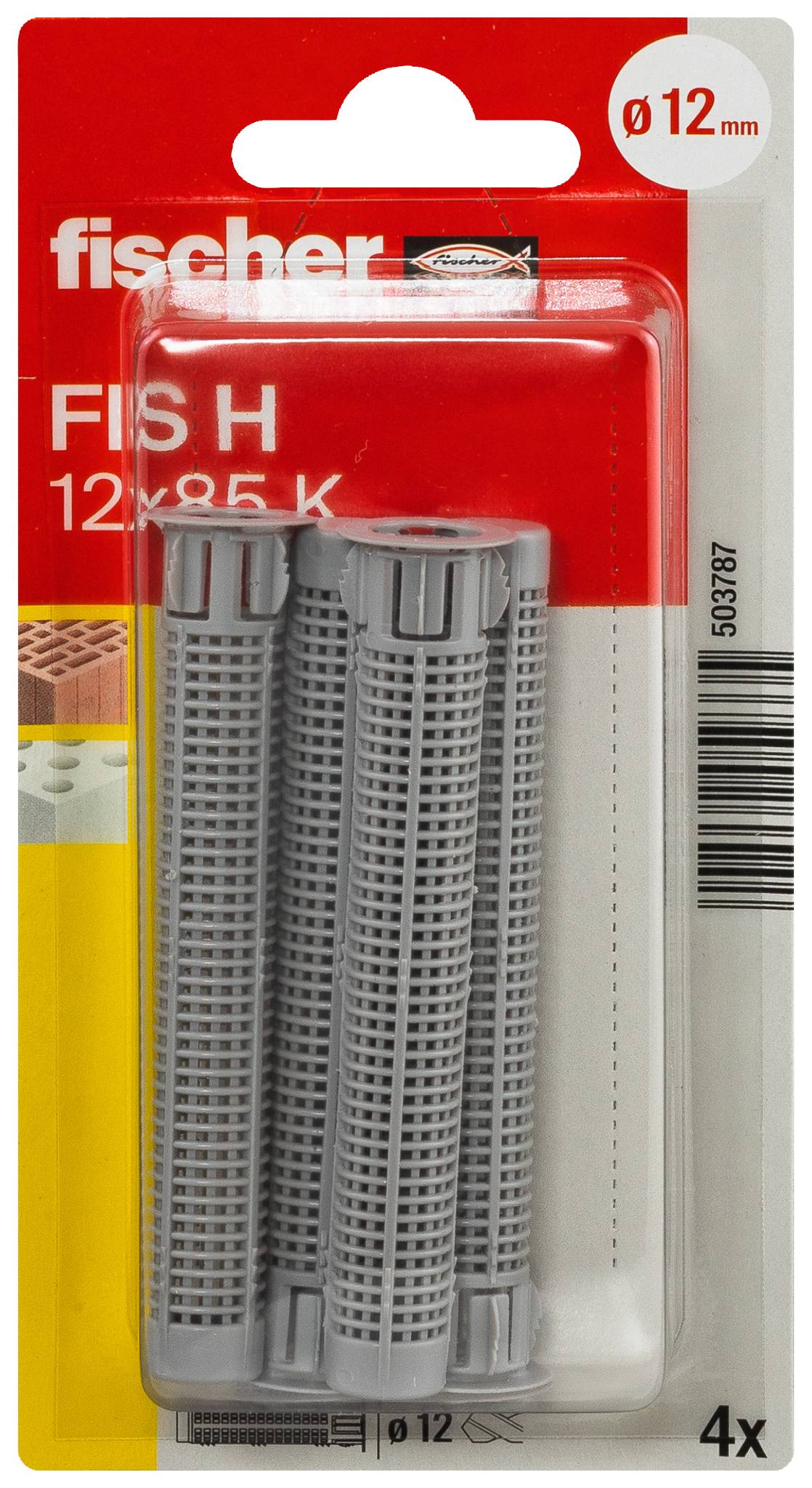

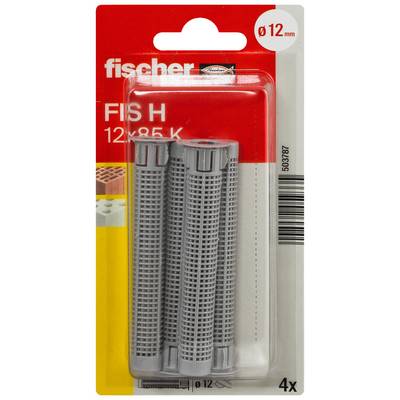

Balíček čtyř šedých nástěnných kotvicích prvků Fischer FIS H 12x85 K pro otvory 12 mm, zobrazeno v čiré plastové obálce.

Šedé hmoždinky 'fischer' v blistrovém balení, velikost 12 mm, 4 kusy. Balení v červeno-bílé barvě informuje o detailech produktu.

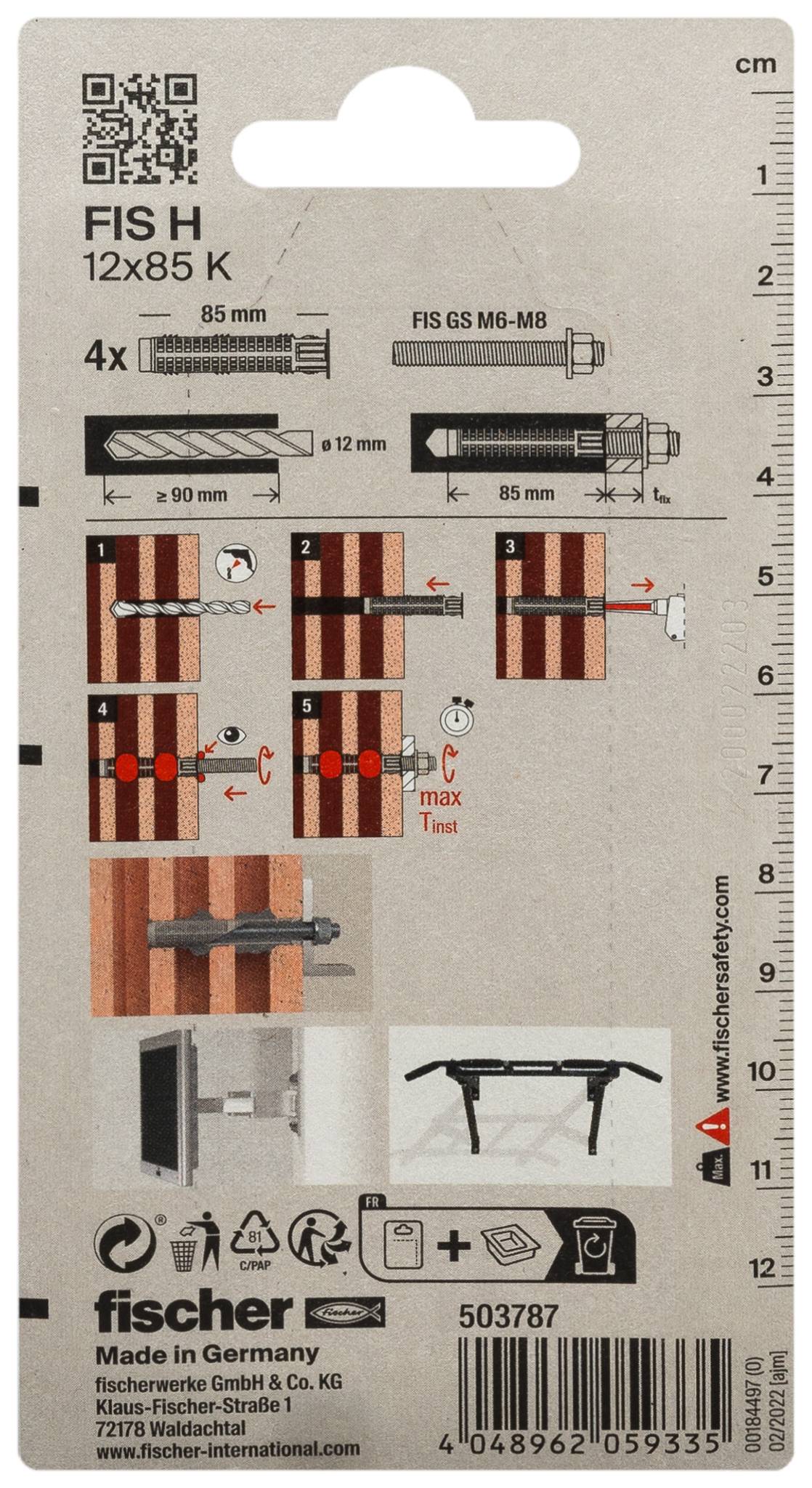

Fischer 503787 FIS H 12 x 85 K K NV injektážní kotevní pouzdro 85 mm 12 mm 1 sada-2

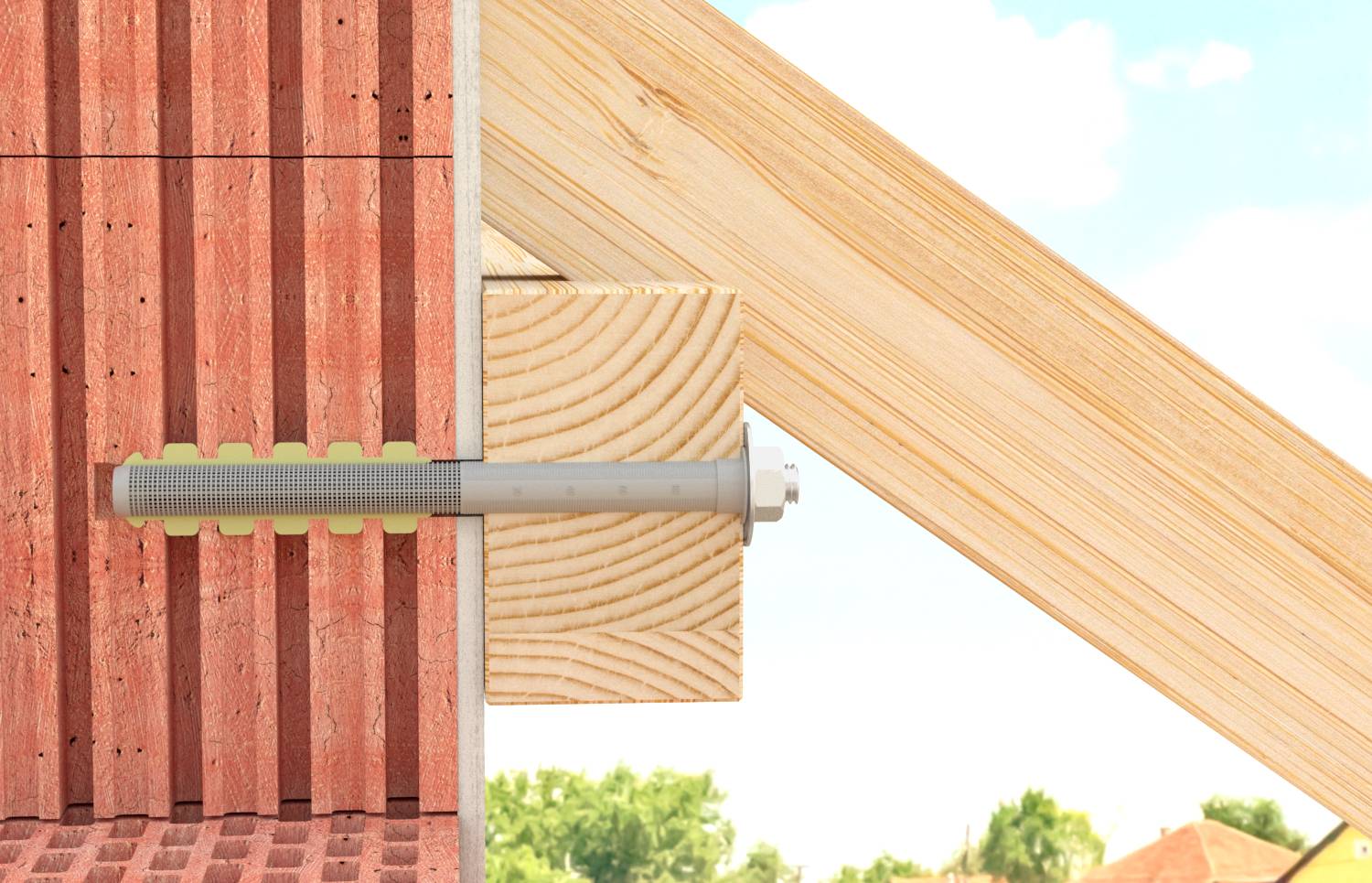

Detailní pohled na dřevěný šroub upevňující diagonální dřevěnou výztuž ke stěně, znázorňující detail konstrukčního spojení.

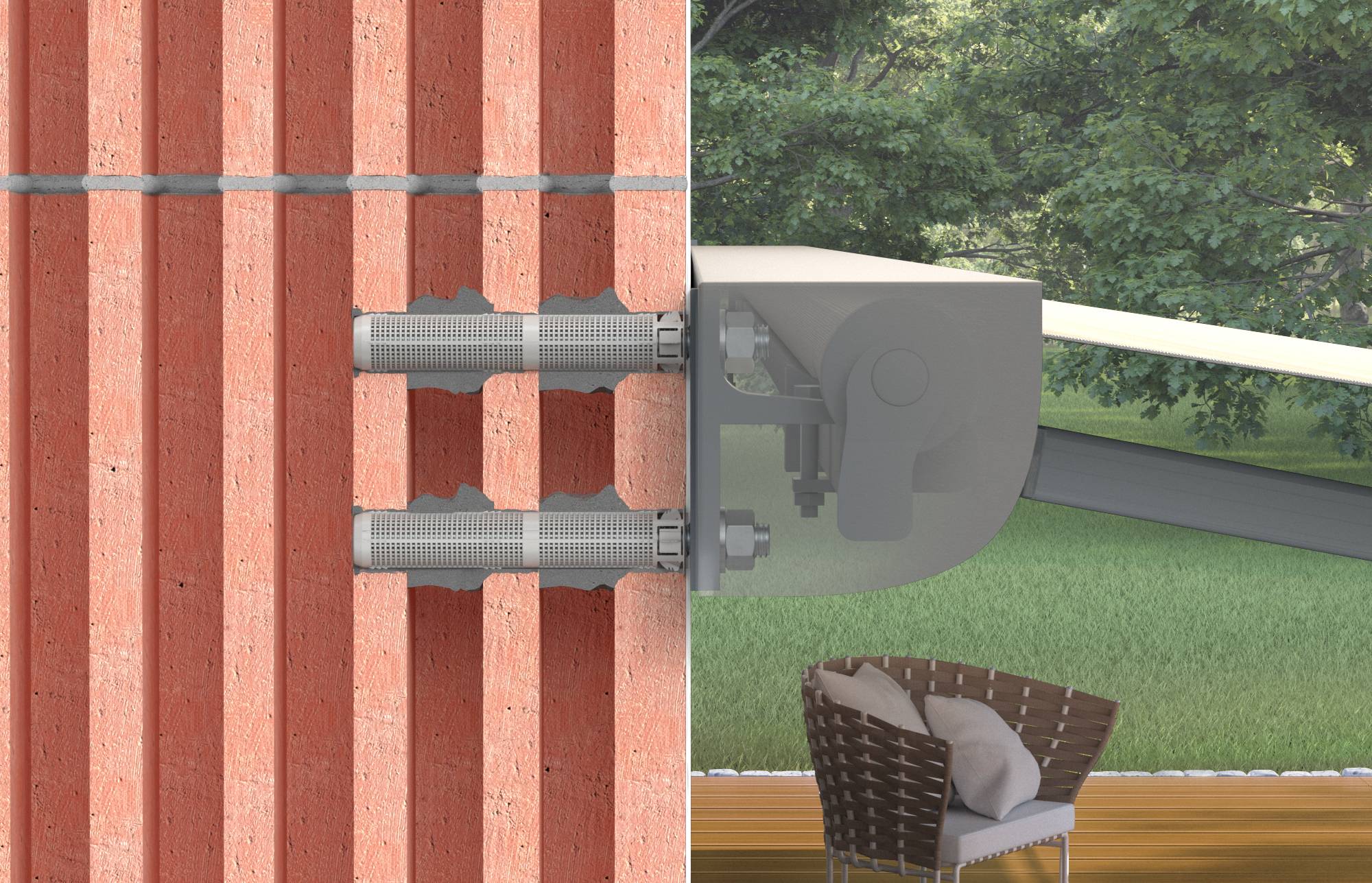

Detailní řez konektorem sloupku zábradlí paluby přichyceným vruty skrz cihlovou zeď, zobrazující skrytou kovovou konzolu ukotvenu na podporu zábradlí.

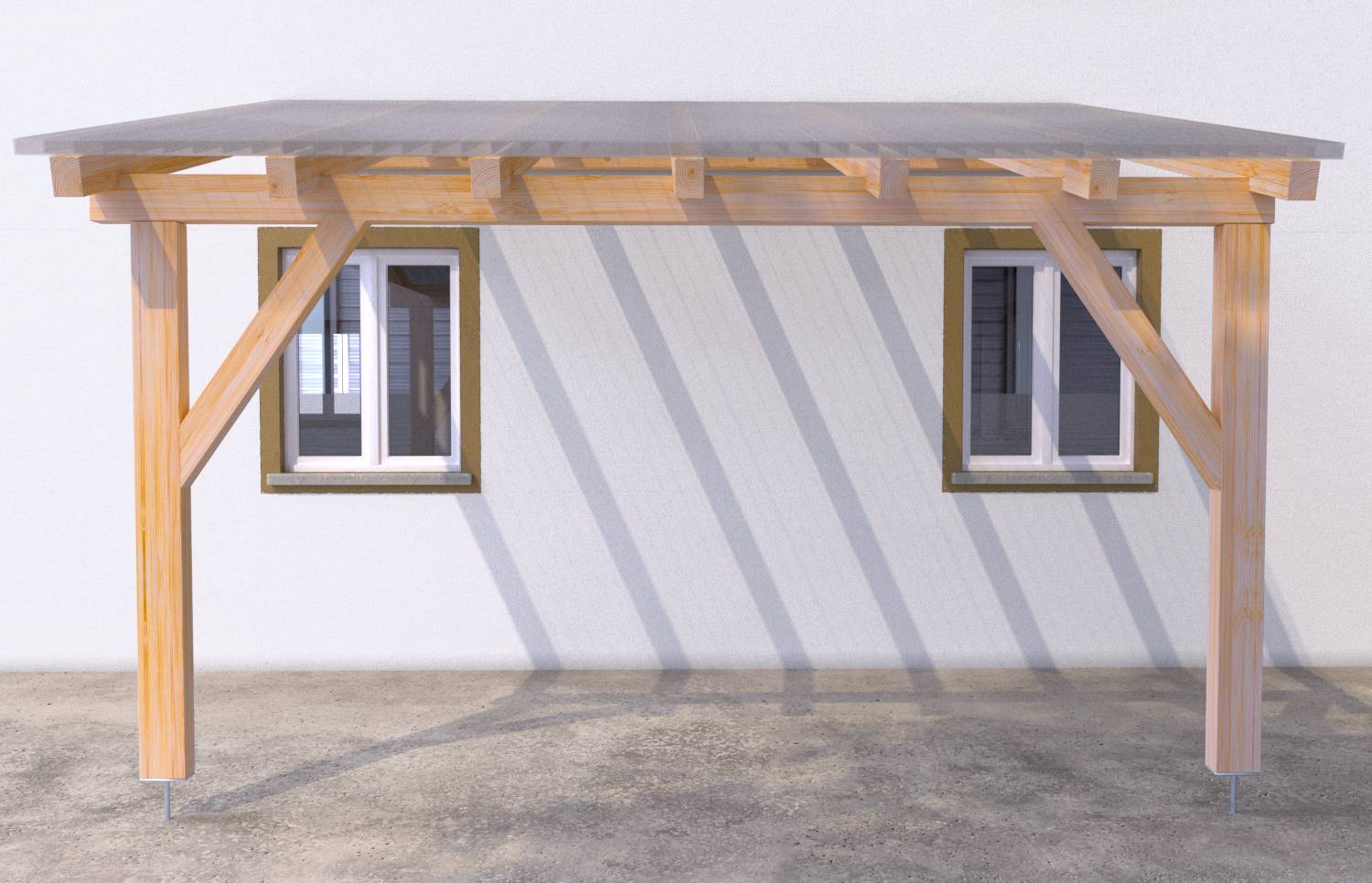

Dřevěná střešní markýza na terasu se čtyřmi sloupy a úhlopoříči připevněnými ke zdi, vrhající diagonální stíny na bílou fasádu.

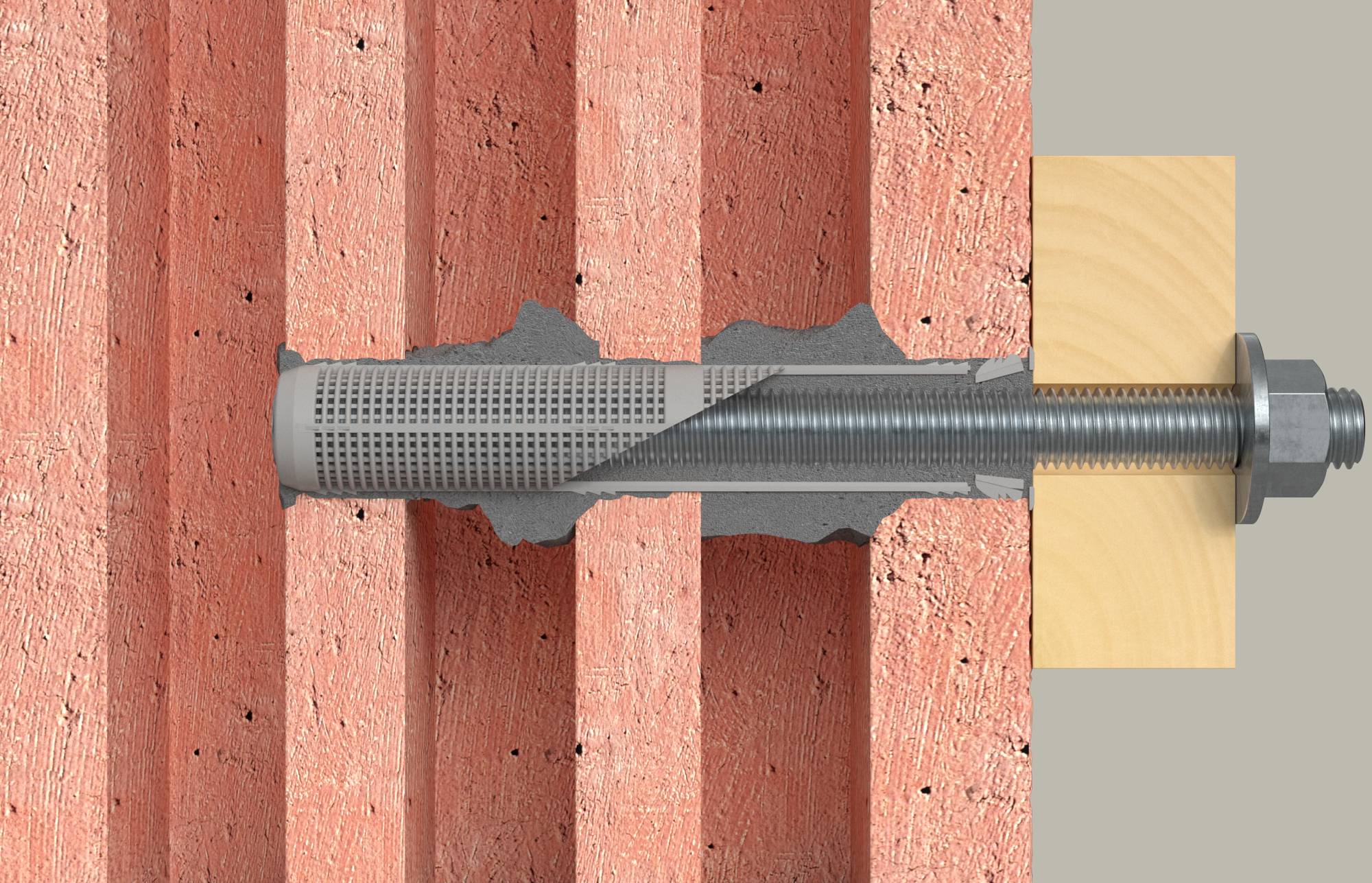

Fischer 503787 FIS H 12 x 85 K K NV injektážní kotevní pouzdro 85 mm 12 mm 1 sada-6

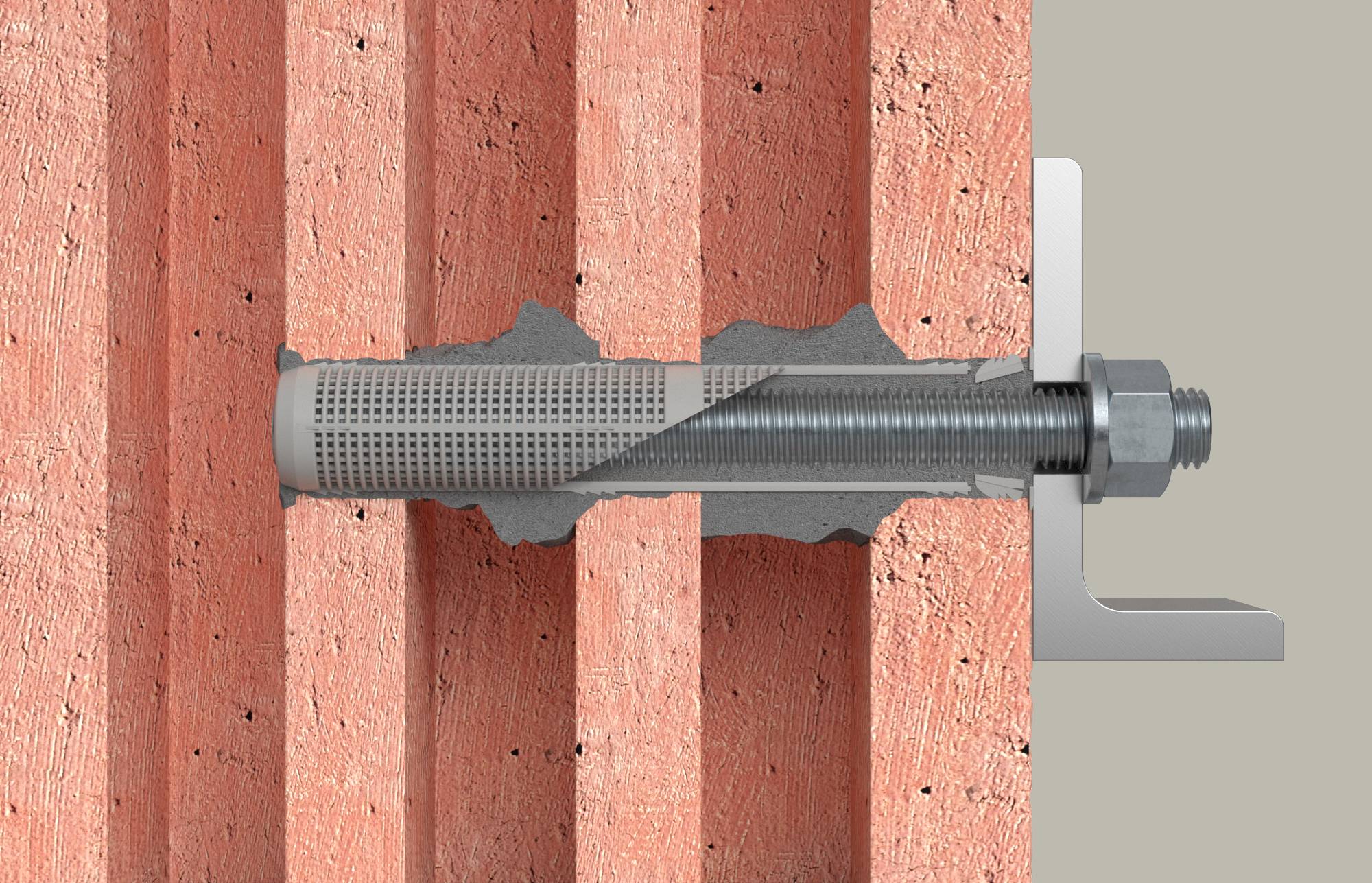

Řez kotvou s rozepínací objímkou upevněnou v cihličkové zdi, znázorňující rozepínající se objímku uvnitř zděného materiálu a matici s konzolou na vnější straně.

1/8

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

49 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (86,77 Kč / kus)

86,77 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

fischer injektážní kotevní pouzdro FIS H 12 x 85 k plast

Mřížková struktura kotvicí objímky snižuje spotřebu Malty.
Kotvicí pouzdro umožňuje optimální připojení do děrovaného kamene.
Centrovací křídlo fixuje kotevní tyče s různými průměry. To snižuje složitost a skladování.
Háček: Při montáži nad hlavou nehrozí vypadnutí.
Schválení ETA.

Technické parametry

(Ø): 12 mm

Kategorie produktu: injektážní kotevní pouzdro

Materiál: plast

Délka: 85 mm

Rozm.: (Ø x d) 12 mm x 85 mm

Vhodné pro: duté cihly
odlehčený beton
beton
vápenopískové cihly děrované
vápenopískové cihly plné
plná cihla
dutá pemza
duté desky
pemza

Obsah: 1 sada

Vnější Ø: 12 mm

Ke stažení

List technických údajů

List technických údajů 3065962 Fischer 503787 FIS H 12 x 85 K K NV injektážní kotevní pouzdro 85 mm 12 mm 1 sada

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3065962 Fischer 503787 FIS H 12 x 85 K K NV injektážní kotevní pouzdro 85 mm 12 mm 1 sada

Popis

fischer injektážní kotevní pouzdro FIS H k je systémovým prvkem pro profesionální a místně úspornou montáž kotvící tyče FIS a nebo závitníku FIS E do zdivo z děrovaného kamene. K tomu lze použít injektážní malty FIS v, FIS VW HIGH SPEED, multifunkční Malty, montážní Malta a montážní Malta Green. Optimalizovaná struktura souřadnicové sítě snižuje spotřebu injektážní Malty. Při nasazení kotvicí tyče a závitníku je Malta vtlačena mřížkou a v tvarovém spojení s děrovaným kamenem. Tím se zatížení vede do stavebního materiálu. Vložení se provádí do příborů. S injektážní kotevní objímkou nelze překlenout žádné vrstvy. Je třeba vzít v úvahu schválení příslušných injekčních Malta.

Tento text byl přeložen strojově.
