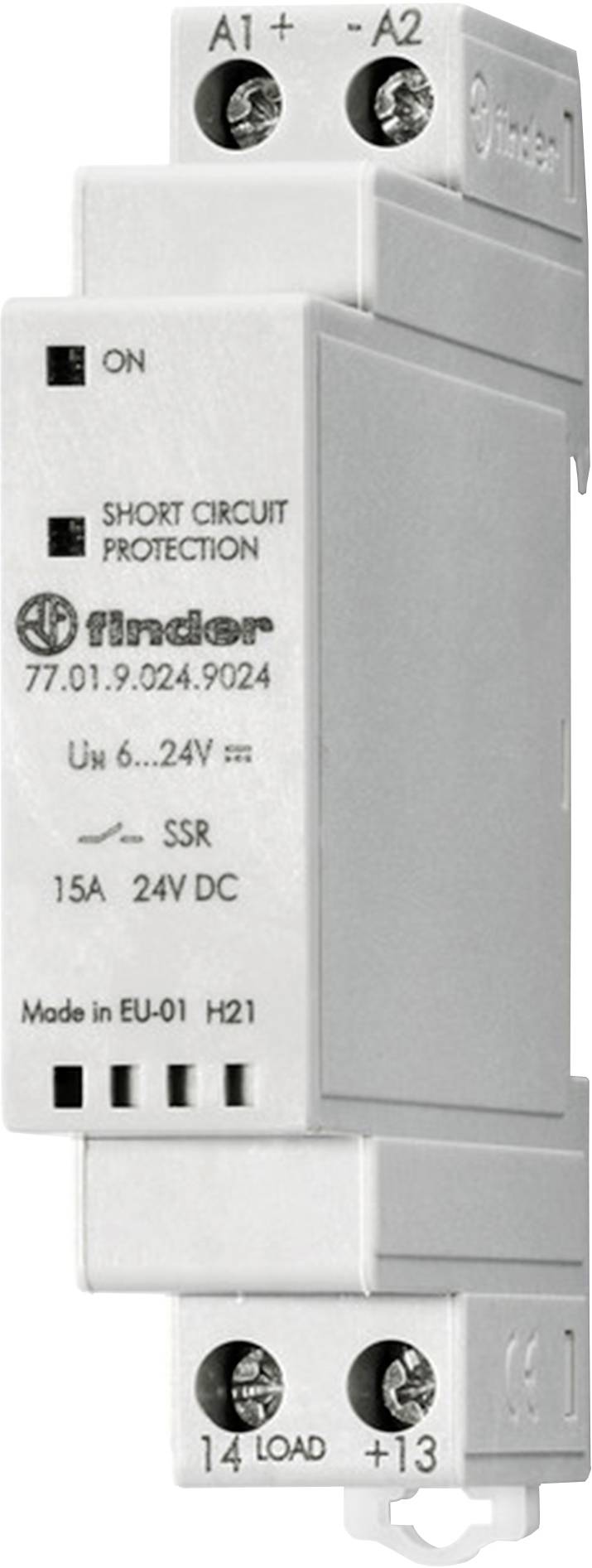

Finder polovodičové relé 77.01.9.024.9024 15 A Spínací napětí (max.): 32 V/DC 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
polovodičové relé
Řídicí napětí (min.)
6 V/DC
Řídicí napětí (max.)
24 V/DC
Spínací napětí (max.)
32 V/DC
Datasheety: (PDF)
Počet
Celková cena (1 582,64 Kč / kus)
1 582,64 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
- SSR relé v 17,5 mm pouzdru
- K ovládání elektrických zařízení
- Pneumatické a hydraulické ventily. Přímé ovládání zatížení, jako jsou motory nebo elektromagnety. Vstupní napětí 6 až 24 v DC
- 1 spínací kontakt pro 15 A.
- Spínací proud až 160 a po 10 ms
- Rozsah spínacího zatížení napětí 16 až 32 v DC
- Jmenovitý proud při DC 13 5 A.
- Zatížení stejnosměrným proudem motoru při DC: 0,2 kW
- Minimální spínací proud 100 mA
- Zbytkový proud (typicky) 3 mA. Ochrana proti zkratu. Ochrana relé IP20
- Izolace mezi vstupem a výstupem 4 kV (1.2/50 μs)
- Se šroubovacími svorkami a LED displejem.
- Tento text byl přeložen strojově.
Technické parametry
- Druh obalu
Piece
- Kategorie produktu
polovodičové relé
- Typ
77.01.9.024.9024
- Připojení
šroubová svorka
- Řídicí napětí (min.)
6 V/DC
- Řídicí napětí (max.)
24 V/DC
- Rozsah řídicího napětí
6 - 24 V/DC
- Rázový proud (max.)
160 A
- Spínací napětí (min.)
16 V/DC
- Spínací napětí (max.)
32 V/DC
- Zatěžovací proud
15 A
- Výstupní napětí (min.)
24 V/DC
- Výstupní napětí (max.)
24 V/DC
- Výstupní proud (max.)
15 A
- Typ kontaktu
1 spínací kontakt
- Šířka
17.5 mm
- Splňuje RoHS
ano
- Konstantní proud (max.)
5 A
- Obsah
1 ks
- Jmenovité řídicí napětí
24 V/DC
17.5
MOSFET
88.8 mm
60.8 mm
1
ANO
NE
NE
Screw connection
24-24 V
24-24 V
24-24 V
DC
IP20
ANO
4-32 V
DC
- UKCA
Ano
