Finder 83.02.0.240.0000 83.02.0.240.0000 časové relé, 0.05 s (min), 400 V/AC, 12 A, 1 ks

Časové relé od Finderu s otočnými ovladači pro nastavení zpožďovacích časů. Vhodné pro elektrické řídicí systémy.

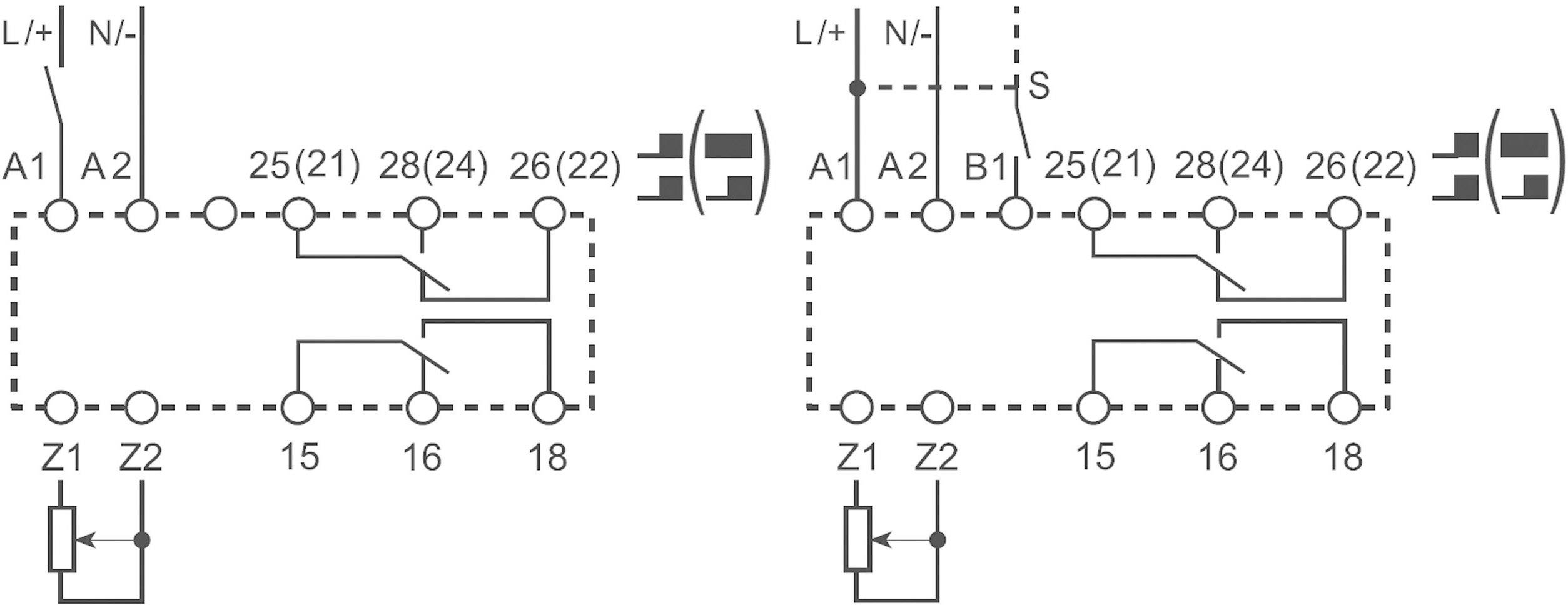

Schéma elektrického zapojení se dvěma paralelními obvody, spínači a označeními relé A1, A2, B1, Z1, Z2; propojení a elektrické symboly.

Technický výkres obdélníkového zařízení s rozměry: šířka 22,5 mm, výška 86,2 mm, délka 100,3 mm. Zobrazeno z boční a čelní strany.

1/3

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

se zpožděným přítahem

Přechodný kontakt při zapnutí

Impulzní čidlo

Blinkr asymetrický, na začátku pauzy

zpoždění odpadu přes spouštěcí kontakt

Zpožděný rozběh a návrat přes startovací kontakt

Vstupní měnič přes startovací kontakt

hlídací pes

Min. provozní napětí

24 V/DC

24 V/AC

Provozní napětí max.

240 V/DC

240 V/AC

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

144 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 838,84 Kč / kus)

1 838,84 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Multifunkční průmyslové časové relé 83.02.0.240.0000

Technické parametry

Kategorie produktu: časové relé

Typ: 83.02.0.240.0000

Provedení: multifunkční

Připojení: šroubová svorka

Funkce: se zpožděným přítahem
Přechodný kontakt při zapnutí
Impulzní čidlo
Blinkr asymetrický, na začátku pauzy
zpoždění odpadu přes spouštěcí kontakt
Zpožděný rozběh a návrat přes startovací kontakt
Vstupní měnič přes startovací kontakt
hlídací pes

Min. provozní napětí: 24 V/DC
24 V/AC

Provozní napětí max.: 240 V/DC
240 V/AC

Provozní napětí: 24, 24 - 240, 240 V/DC, V/AC

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 400 V/AC

Spínací proud (max.): 12 A

Max. spínací výkon: 3000 VA

Časový rozsah (min.): 0.05 s

Časový rozsah: 1 s
10 s
1 min
10 min
1 h
10 h
1 d
10 d

Min. teplota: -20 °C

Max. teplota: +60 °C

: IP20

Elektrická životnost: 3x 60 spínacích cyklů

Šířka: 22.5 mm

V: 78.8 mm

Hloubka: 100.3 mm

Rozm.: (š x v x h) 22.5 x 78.8 x 100.3 mm

Obsah: 1 ks

Provedení: Multifunkční časové relé

Spínací hodnoty: (AC1) 2500 VA, AC 15 (230 V/AC) 750 VA, (1fázový motor AC3 provoz - 230 V/AC) 0,5 kW kW

Spínací napětí: 400 V/AC

Spínací proud: 10 A

Typ: 83.02.0.240.0000

Časový rozsah: 8 časových rozsahů od 0,05 s do 10 d

Provozní napětí: 24 - 240 V DC/AC

: 12 A

: 22.5

: 86.2 mm

: 100.3 mm

: 30 A

: NE

: Screw connection

: 24-240 V

: 24-240 V

: 24-240 V

: AC/DC

: IP20

: 16.8-265 V

: 16.8-265 V

: 16.8-265 V

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 430005 Finder 83.02.0.240.0000 83.02.0.240.0000 časové relé, 0.05 s (min), 400 V/AC, 12 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 430005 Finder 83.02.0.240.0000 83.02.0.240.0000 časové relé, 0.05 s (min), 400 V/AC, 12 A, 1 ks

Informace

Informace 430005 Finder 83.02.0.240.0000 83.02.0.240.0000 časové relé, 0.05 s (min), 400 V/AC, 12 A, 1 ks

Popis

Průmyslové časové relé s multinapěťovým vstupem - automatické přizpůsobení napětí pomocí pulzně šířkové modulace 2 přepínací kontakty, oba časové Jeden lze zvolit jako okamžitý kontakt. Přípojka pro externí potenciometr.
