Finder 7S.12.9.024.5110 průmyslové relé , 24 V/DC, 6 A, 1 spínací kontakt, 1 rozpínací kontakt, Tray, 1 ks

Relé se žlutým štítkem zobrazuje technické specifikace: 'U<sub>b</sub> 24V~', '6A 250V~', 'EN 50205 TYPE A'. Svorky nahoře a dole.

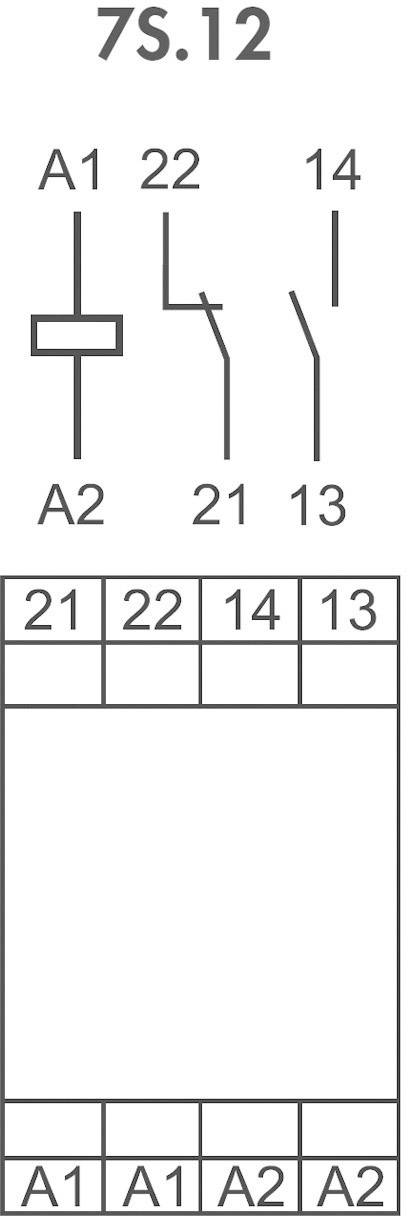

Spínací symbol relé s označením svorek A1, A2, 21, 22, 14, 13. Tabulka níže zobrazuje stejné uspořádání svorek.

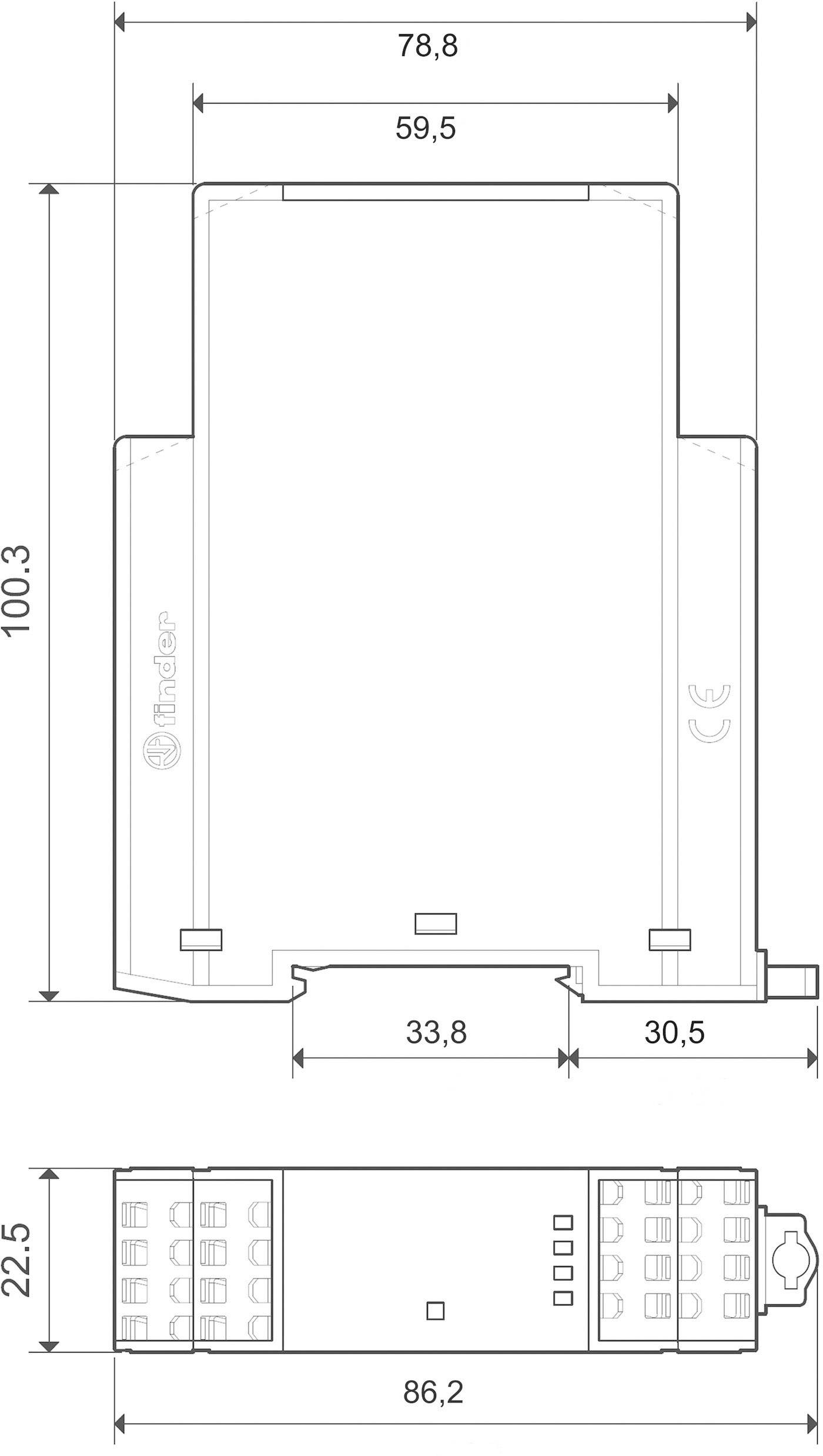

Technický výkres elektronického zařízení s rozměry: výška 100,3 mm, šířka 86,2 mm. Zobrazuje přední a boční pohled s kótami.

1/3

Druh obalu

Tray

Kategorie produktu

průmyslové relé

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Jmenovité napětí

24 V/DC

Spínací napětí (max.)

250 V/AC

25 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Min.: 5

Násobky: 5

Celková cena (1 225,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Reléový modul s nuceně vedenými kontakty série 7S

Technické parametry

Trvalý proud: ≤ 6 A na kontakt, trvalý proud při 3 nebo 4 spínáních ≤ 12 A

Druh obalu: Tray

Kategorie produktu: průmyslové relé

Typ: 7S.12.9.024.5110

Připojení: pružinová svorka

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Materiál kontaktu: AgNi + 5µ Au

Jmenovité napětí: 24 V/DC

Spínací napětí (max.): 250 V/AC

Spínací proud (max.): 6 A

Max. spínací výkon: 1500 VA

Elektrická životnost: (AC1) 100x 10³spínacích cyklů

Mechanická životnost: 10x 10⁶ spínacích cyklů

: IP20

Max. teplota: +60 °C

Min. teplota: -40 °C

Délka: 100.3 mm

Šířka: 22.5 mm

V: 78.8 mm

Rozm.: (d x š x v) 100.3 x 22.5 x 78.8 mm

Obsah: 1 ks

Provedení: Reléový modul - nuceně vedené kontakty

Jmenovitý proud: 6 A

Spínací napětí: 250 V/AC

Spínací proud: (DC1, 30/110/220 V) 6/0,6/0,2 A/(DC13, 24 V) 1 A

Dielektrická pevnost: (otevřené kontakty) 1500 V/AC

Připojení: Pružinové svorky

Provozní teplota: -40 - +60 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3209763 Finder 7S.12.9.024.5110 průmyslové relé , 24 V/DC, 6 A, 1 spínací kontakt, 1 rozpínací kontakt, Tray, 1 ks

Popis

Pro zabezpečení při výrobě strojů a zařízení podle EN 13849-1, bezpečnost strojů. Nuceně vedené kontakty podle EN 50205, typ A, pouze spínací a rozpínací kontakt. Pro montáž na DIN lištu.
