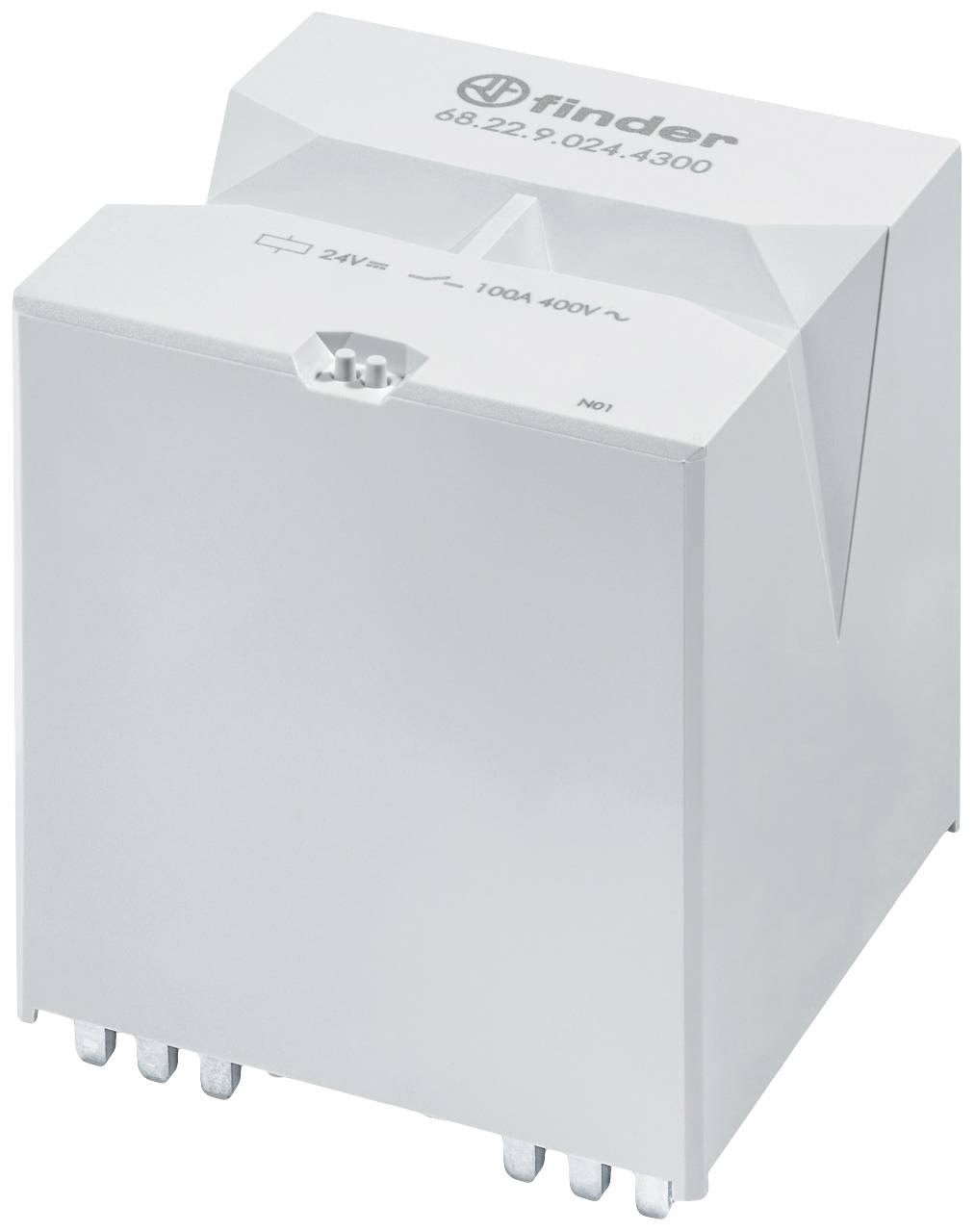

Finder 68.22.9.024.4300, 68.22.9.024.4300 Velmi výkonné tiskové relé, 690 V/AC, 100 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Velmi výkonné tiskové relé
Jmenovité napětí cívky
400 V/AC
Typ kontaktu
2 spínací kontakty
Spínací napětí (max.)
690 V/AC
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 023,97 Kč
3
3% = 33,28 Kč
990,69 Kč
5
5% = 46,59 Kč
977,38 Kč
10
5% = 55,40 Kč
968,57 Kč
25
6% = 65,43 Kč
958,54 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 023,97 Kč / kus)
1 023,97 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Druh obalu
Piece
- Kategorie produktu
Velmi výkonné tiskové relé
- Typ
68.22.9.024.4300
- Jmenovité napětí cívky
400 V/AC
- Řídicí napětí (min.)
21.6 V/DC
- Řídicí napětí (max.)
26.4 V/DC
- Výkon cívky
2.9 W
- Typ kontaktu
2 spínací kontakty
- Materiál kontaktu
AgSnO2
- Spínací napětí (max.)
690 V/AC
- Spínací proud (max.)
100 A
- Max. spínací výkon
40000 VA
- Připojení
do DPS
druh ochrany relé RT II
- Min. teplota
-40 °C
- Max. teplota
+70 °C
- Délka
52.5 mm
- Šířka
52.5 mm
- V
57.5 mm
- Rozm.
(d x š x v) 52.5 x 52.5 x 57.5 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2638137 Finder 68.22.9.024.4300, 68.22.9.024.4300 Velmi výkonné tiskové relé, 690 V/AC, 100 A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2638137 Finder 68.22.9.024.4300, 68.22.9.024.4300 Velmi výkonné tiskové relé, 690 V/AC, 100 A, 1 ks
Popis
Vysoce výkonné relé pro DPS pro použití ve střídavých měničích nebo nabíjecích sloupcích, 2 spínací kontakty pro 100 a (AC1), max. Spínací proud 300 a - 1 ms, můstkové kontakty, materiál kontaktů AgSnO2, otevření kontaktů větší 3.6 mm, jmenovité napětí 400 v AC, max. Spínací napětí 690 v AC, max. Spínací výkon AC1/AC7a (400 v AC) 40.000 VA (na každém kontaktu), Max. Spínací výkon AC15 (230 v AC) 4.600 VA. 1fázové zatížení motoru, provoz AC3 (230 v AC) 2.2 kW, minimální spínací zatížení 1000 mW při 10 v/10 mA, okolní teplota -40 až + 70 °C při max. Připojovací trvalý proud a ovládání v pracovním rozsahu, okolní teplota až 85 °C v úsporném režimu. Max. Trvalý kontaktní proud, oblast řízení a provoz v oblasti zastavení, jmenovitý výstupní výkon 2.9 W, minimální upevňovací výkon 0.7 W, napětí cívky 24 v DC, standardní provoz: Pracovní rozsah 0.90 až 1.1 x un, v úsporném režimu: 0.95 až 2.5 x un (menší než 1 s), rozpětí údržnosti 0.5 x UN, vzdálenost mezi DPS a deskou relé k cirkulaci vzduchu je 1,5 mm.
