Finder 50.12.9.024.4000, 50.12.9.024.4000-50 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 8 A, 1 ks

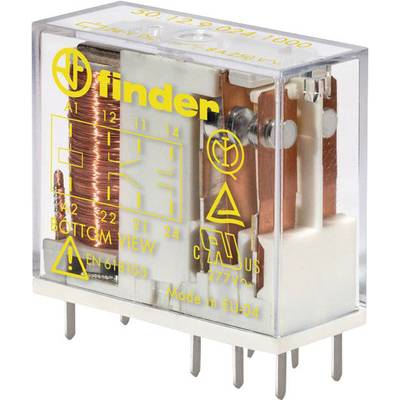

Průhledné relé s kovovými piny, s označením 'Finder' a specifikací napětí, zobrazující vnitřní cívky a kontakty.

Ilustrační obrázek

Schematický diagram zobrazuje dva identické elektrické obvody, každý se dvěma spínači (12/14, 22/24) a kontakty (11/21) v příslušném pořadí.

Elektronická součástka s rozměry: šířka 29 mm, výška 25 mm, hloubka 12,4 mm. Připojovací piny na spodní straně.

Diagram elektrické zástrčky s rozmístěním kontaktů a rozměry v milimetrech. Kontakty jsou označeny jako A1, A2, 12, 14, 22, 24.

1/4

Ilustrační obrázek

Druh obalu

Tray

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

24 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

2 přepínací kontakty

250 Ks

Zobrazit alternativy

Prodej a doprava:

Počet

Min.: 50

Násobky: 50

Celková cena (365,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Bezpečnostní relé 8 A, série 50

Technické parametry

Spínaný výkon AC1: 2000 VA
Spínaný výkon AC15 (230 V AC): 500 VA
1fázové zatížení motoru AC3, Provoz 230 V/AC: 0,37 kW
Spínaný proud DC 1: (30/110/220 V): 8/0,65/0,2 A
Spínané zatížení (5 V/5 mA): 300 mW
U-odolnost cívka/kontakty (1,2/50 µs): 6 kV
Pracovní rozsah cívka DC: 0,75 - 1,2 Un

Druh obalu: Tray

Kategorie produktu: relé do DPS

Typ: 50.12.9.024.4000

Jmenovité napětí cívky: 24 V/DC

Řídicí napětí (min.): 18 V/DC

Řídicí napětí (max.): 28.8 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 750 Ω

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 400 V/AC

Spínací proud (max.): 8 A

Max. spínací výkon: 2000 VA

Vzdálenost vzduch/povrch (cívka/kontakt): 8 mm

Připojení: pájecí piny

Min. teplota: -40 °C

Max. teplota: +70 °C

Délka: 29 mm

Šířka: 12.4 mm

V: 25 mm

Rozm.: (d x š x v) 29 x 12.4 x 25 mm

Obsah: 1 ks

Splňuje RoHS: ano

Spínací hodnoty: 8 A

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3209639 Finder 50.12.9.024.4000, 50.12.9.024.4000-50 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 8 A, 1 ks

Popis

Relé pro desky s plošnými spoji s nuceně vedenými kontakty dle EN 50205: 2002 typ B s 2 přepojovacími kontakty (Dle EN50205:2002 smějí být používány jako nuceně vedené kontakty jen jeden rozpínač a jeden pracovní kontakt 11-12 a 21-24 nebo 21-22 a 11-14!). Rozpojené uspořádání sousedních kontaktů. Cívky pro DC "Bezpečné odpojení“ mezi cívkou a sadou kontaktů dle VDE 0106, EN 50178, EN 50178, EN 60204 a EN 60335.

Doplňující informace

Nucené vedení se vyskytuje tehdy, když jsou kontakty (v jedné kontaktní sadě) mechanicky vzájemně propojeny tak, že rozpínač a pracovní kontakt nemohou být současně uzavřeny. Přitom musí být zajištěno, aby po celou dobu životnosti, a to i při porušeném stavu, byly vzdálenosti kontaktů minimálně 0,5 mm. Volba materiálů pro kontakty: AgNi – při ohmickém respektive lehkém induktivním zatížení. AgNiAu (tvrdě pozlaceno) – při kontaktních proudech

20 mA. AgSnO2 (kysličník stříbra a cínu) – pro zapínací proudy až do 100 A ( 5 ms) např. při lampovém zatížení. Schválení: CE, IMQ, TÜV, cRUus.
