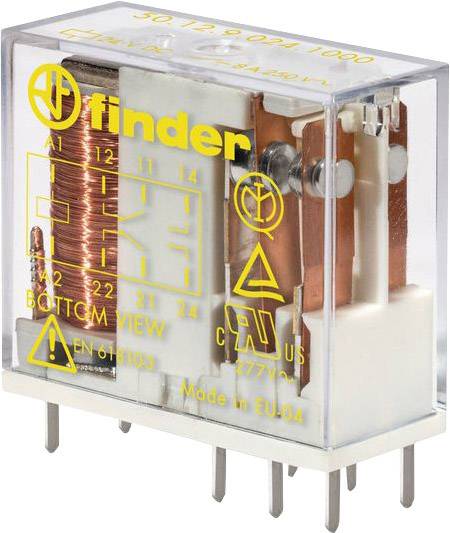

Finder 50.12.9.024.4000, 50.12.9.024.4000-50 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 8 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Tray
Kategorie produktu
relé do DPS
Jmenovité napětí cívky
24 V/DC
Mód řízení
monostabilní, 1 cívka
Typ kontaktu
2 přepínací kontakty
250 Ks
Prodej a doprava:
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
50
-
301,65 Kč
150
6% = 16,67 Kč
284,98 Kč
250
8% = 23,38 Kč
278,27 Kč
500
9% = 27,78 Kč
273,87 Kč
1000
11% = 32,79 Kč
268,86 Kč
2000
13% = 38,34 Kč
263,31 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Min.: 50
Násobky: 50
Celková cena (301,65 Kč / kus)
Kč
Hlavní benefity
Bezpečnostní relé 8 A, série 50
Technické parametry
- Spínaný výkon AC1: 2000 VA
- Spínaný výkon AC15 (230 V AC): 500 VA
- 1fázové zatížení motoru AC3, Provoz 230 V/AC: 0,37 kW
- Spínaný proud DC 1: (30/110/220 V): 8/0,65/0,2 A
- Spínané zatížení (5 V/5 mA): 300 mW
- U-odolnost cívka/kontakty (1,2/50 µs): 6 kV
- Pracovní rozsah cívka DC: 0,75 - 1,2 Un
- Druh obalu
Tray
- Kategorie produktu
relé do DPS
- Typ
50.12.9.024.4000
- Jmenovité napětí cívky
24 V/DC
- Řídicí napětí (min.)
18 V/DC
- Řídicí napětí (max.)
28.8 V/DC
- Mód řízení
monostabilní, 1 cívka
- Odpor cívky
750 Ω
- Typ kontaktu
2 přepínací kontakty
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
400 V/AC
- Spínací proud (max.)
8 A
- Max. spínací výkon
2000 VA
- Vzdálenost vzduch/povrch (cívka/kontakt)
8 mm
- Připojení
pájecí piny
- Min. teplota
-40 °C
- Max. teplota
+70 °C
- Délka
29 mm
- Šířka
12.4 mm
- V
25 mm
- Rozm.
(d x š x v) 29 x 12.4 x 25 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- Spínací hodnoty
8 A
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3209639 Finder 50.12.9.024.4000, 50.12.9.024.4000-50 relé do DPS, monostabilní, 1 cívka, 400 V/AC, 8 A, 1 ks
Popis
Relé pro desky s plošnými spoji s nuceně vedenými kontakty dle EN 50205: 2002 typ B s 2 přepojovacími kontakty (Dle EN50205:2002 smějí být používány jako nuceně vedené kontakty jen jeden rozpínač a jeden pracovní kontakt 11-12 a 21-24 nebo 21-22 a 11-14!). Rozpojené uspořádání sousedních kontaktů. Cívky pro DC "Bezpečné odpojení“ mezi cívkou a sadou kontaktů dle VDE 0106, EN 50178, EN 50178, EN 60204 a EN 60335.
Doplňující informace
Nucené vedení se vyskytuje tehdy, když jsou kontakty (v jedné kontaktní sadě) mechanicky vzájemně propojeny tak, že rozpínač a pracovní kontakt nemohou být současně uzavřeny. Přitom musí být zajištěno, aby po celou dobu životnosti, a to i při porušeném stavu, byly vzdálenosti kontaktů minimálně 0,5 mm. Volba materiálů pro kontakty: AgNi – při ohmickém respektive lehkém induktivním zatížení. AgNiAu (tvrdě pozlaceno) – při kontaktních proudech
20 mA. AgSnO2 (kysličník stříbra a cínu) – pro zapínací proudy až do 100 A ( 5 ms) např. při lampovém zatížení. Schválení: CE, IMQ, TÜV, cRUus.
