Finder 14.01.8.230.0000 schodišťový časový spínač

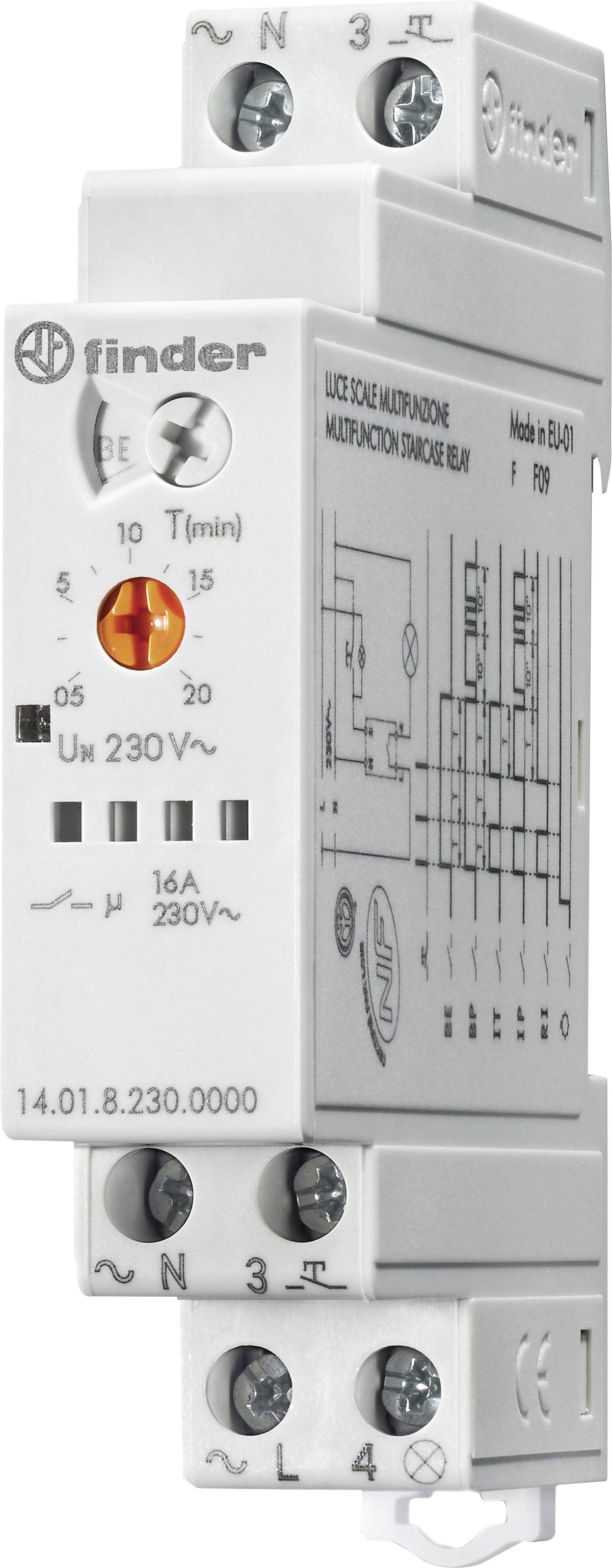

Časové relé od firmy Finder s nastavitelným zpožděním v minutách, 230 V, 16 A, určené pro montáž do rozvaděče.

Ilustrační obrázek

Výkres elektrické součástky o rozměrech 88,8 x 17,5 mm, s vyznačenými svorkami N, L a svorkami 3 a 4.

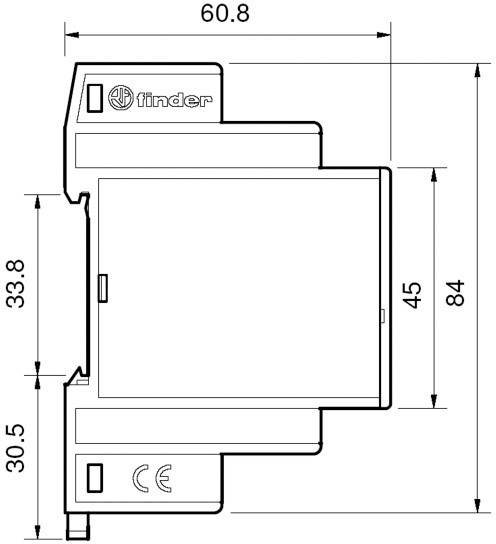

Výkres technického zařízení s rozměry: šířka 60,8 mm, výška 84 mm. Boční měření při 33,8 mm a 30,5 mm.

1/3

Ilustrační obrázek

Kategorie produktu

schodišťový časový spínač

Krytí

IP20

Rozm.

(d x š x v) 88.8 x 17.5 x 60.8 mm

Šířka

17.5 mm

60.8 mm

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

29 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (792,56 Kč / kus)

792,56 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Multif. automat schodišťového osvětlení s 6 funkcem

S výstrahou proti vypnutí

Technické parametry

Připojení: 3 VA
Přípustné zatížení kontaktu: Žárovky/halog. žárovky (230 V): 3000 W, zářivky kompenzovány (230 V): 1000 W
Schválení: CE, IMQ, NR, GOST

Kategorie produktu: schodišťový časový spínač

: IP20

Rozm.: (d x š x v) 88.8 x 17.5 x 60.8 mm

Šířka: 17.5 mm

V: 60.8 mm

Hloubka: 88.8 mm

Délka: 88.8 mm

Připojení: šroubová svorka

Typ kontaktu: 1 spínací kontakt

Provedení: multifunkční

Funkce: funkce předběžného varování

Provozní napětí: 230 V/AC

Spínací proud (max.): 16 A

Spínací napětí (max.): 230 V/AC

Časový rozsah (max.): 20 min

Časový rozsah (min.): 30 s

Jmenovité napětí: 230 V/AC/50/60 Hz

Spínací hodnoty: (AC1, 250 V) 16 A/3700 VA/(AC15, 230 V) 750 VA

Typ: 14.01.8.230.0000

Max. spínací výkon: 3700 VA

Materiál kontaktu: AgSnO2

Provozní napětí: 0,8 - 1,1 x Un

Max. teplota: +60 °C

Min. teplota: -10 °C

: DIN rail

: Electronic

: 60.8 mm

: 1.2 W

: 1

: AC

: 0

: 1

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 503143 Finder 14.01.8.230.0000 schodišťový časový spínač

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 503143 Finder 14.01.8.230.0000 schodišťový časový spínač

Informace

Informace 503143 Finder 14.01.8.230.0000 schodišťový časový spínač

Popis

Zabezpečeno výstrahou proti vypnutí (blikání žárovky). Prodloužení doby osvětlení pomocí tlačítka. Stálý světelný signál (světlo svítí 1 hodinu, je-li tlačítko stisknuto déle než 3 sek.). Zapnout při nulovém průchodu (delší životnost). Použitelné také jako spínač pro impulsní zatížení (3 programy). Vhodné pro tří a čtyřvodičový přívod, vhodné pro 35 mm DIN-lištu (EN 50022). Přístroj má následující programy: BE:časová automatika až 20 minut. (prodloužení doby pomocí tlačítka). BP: časová automatika až 20 minut s výstrahou proti vypnutí (blikání žárovky) a prodloužení doby pomocí tlačítka. IT: spínač pro impulsní zatížení (s regulací času). Svorník se závitem: spínač pro impulsní zatížení (s regulací času). RI: spínač pro impulsní zatížení (zapínání/vypínání pomocí tlačítka). ON: stálé světlo.
