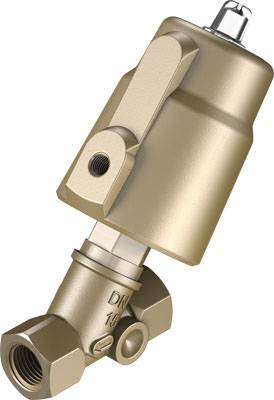

FESTO šikmo usazený ventil 1002533 VZXF-L-M22C-M-A-N12-120-H3B1-50-16 Materiál pouzdra dělovina 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 131,40 Kč / kus)
3 131,40 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Technické parametry
- Způsob upevnění: Montáž vedení
- Provozní médium
Stlačený vzduch podle ISO 8573-1:2010 [7:4:4]
- Typ
VZXF-L-M22C-M-A-N12-120-H3B1-50-16
- Kategorie produktu
šikmo usazený ventil
- Materiál pouzdra
dělovina
- Připojení
G 1/8
- Provozní tlak (max.)
10 bar
- Ovládání
pneumatický
- Provedení
Třída odolnosti proti korozi KBK: 1 - nízká odolnost proti korozi
- Číslo výrobce
1002533
- Provozní tlak (min.)
6 bar
- Funkce
2/2 zavřený monostabilní
- Hmotnost
1200 g
- Teplota média (rozsah)
-10 do +80 °C
- Max. teplota média
+80 °C
- Min. teplota média
-10 °C
- Médium
plyny
filtrovaný a neolejovaný vzduch
pára
- Jmenovitá vzdálenost
12 mm
- Max. okolní teplota
+60 °C
- Min. okolní teplota
-10 °C
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2121957 FESTO šikmo usazený ventil 1002533 VZXF-L-M22C-M-A-N12-120-H3B1-50-16 Materiál pouzdra dělovina 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2121957 FESTO šikmo usazený ventil 1002533 VZXF-L-M22C-M-A-N12-120-H3B1-50-16 Materiál pouzdra dělovina 1 ks
Popis
Šikmo usazený ventil VZXF-L-M22C-M-a-N12-120-H3B1-50-16 konstrukční konstrukce=sedací ventil s vratnou pružinou, způsob ovládání=pneumatický, princip těsnění=měkký, montážní poloha=libovolný způsob upevnění, montáž vedení
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
