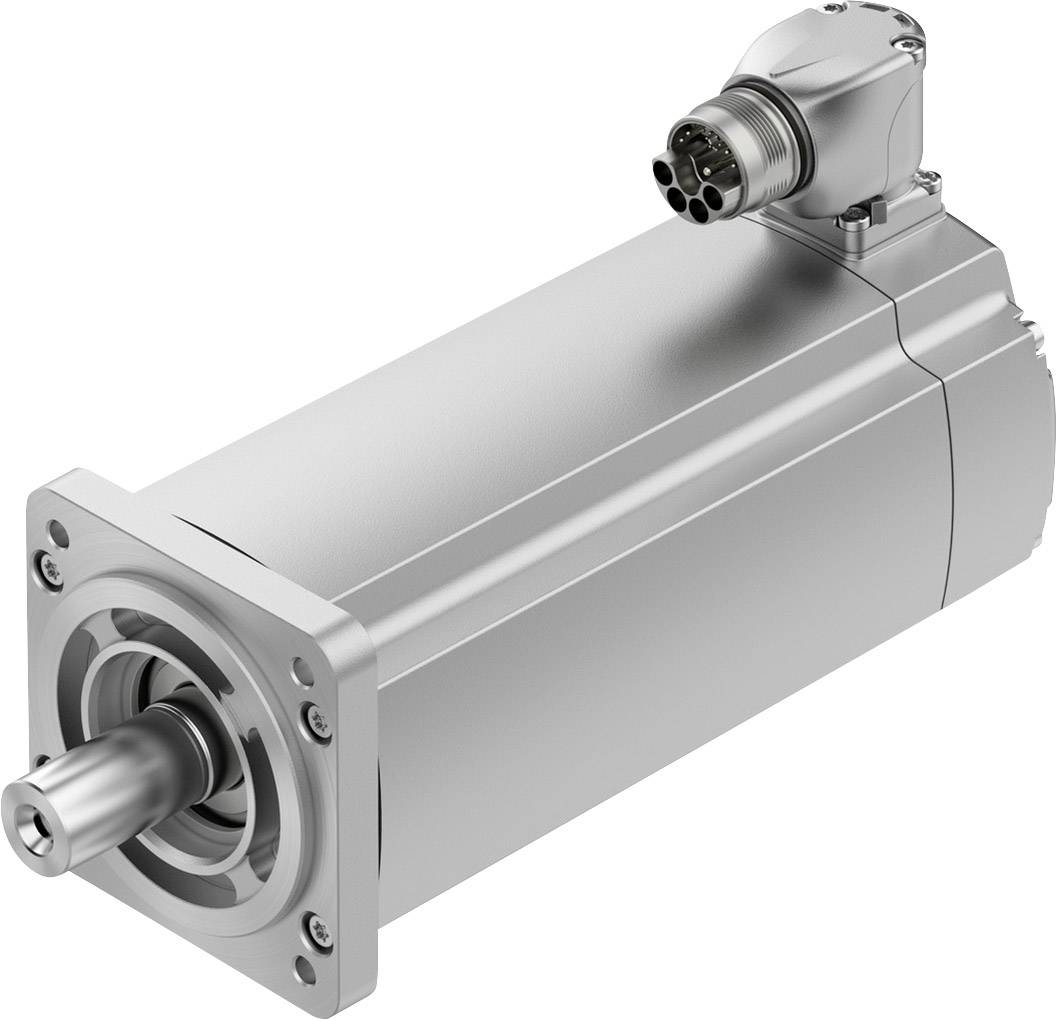

FESTO servomotor 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (30 384,30 Kč / kus)
30 384,30 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Technické parametry
- Okolní teplota: -15... 40 °C
- Skladovací teplota: -20... 70 °C
- Max. Instalační výška: 4.000 m.
- Poznámka k max. Instalační výšce: Od 1.000 m pouze s snižováním výkonu od 1,0 % na 100 m.
- Relativní vlhkost vzduchu: 0 až 90 %
- Teplotní třída podle EN 60034-1: F
- Max. Teplota vinutí: 155 °C
- Jmenovitá třída podle EN 60034-1: S1
- Monitorování teploty: Digitální přenos teploty motoru přes EnDat 2.2
- Konstrukce motoru podle EN 60034-7: V B5
- V V1
- VE V3
- Montážní poloha: libovolná
- Stupeň krytí: IP40
- Poznámka pro stupeň krytí: Hřídel IP40 bez RWDR
- Hřídel motoru se stupněm krytí IP65
- IP67 pro kryt motoru včetně připojovací techniky
- Točivý moment:< 1,0 % od špičkového točivého momentu
- Životnost ložiska při jmenovitých podmínkách: 20.000 h.
- Kód rozhraní motor Out: 80P
- Elektrické připojení 1, způsob připojení: Hybridní zástrčka
- Připojení 1, připojovací technika: M23x1
- Elektrické připojení 1, počet pólů/žil: 15
- Stupeň znečištění: 2
- Třída odolnosti proti korozi KBK: 0 - žádné korozní zatížení
- Provedení vinutí: Hvězda uvnitř
- Počet pólů: 5
- Kroutící moment 2.6 Nm
- Jmenovitý točivý moment 2.2 Nm
- Kroutící moment 6.4 Nm
- Max. Počet otáček 6150 ot./min
- Max mechanické otáčky 14000 ot./min
- Jmenovitý výkon motoru 690 W.
- Trvalý proud: 4.9 A.
- Motorový konstanta 0.54 Nm/A.
- Konstantní momentové: 0.62 Nm/a
- Fáze konstantního napětí: 37.3 mVmin
- Odpor fáze fáze: 2.04 Ω
- Indukčnost fáze fáze: 8.9 MH
- Vinutí podélné produktivity LD (fáze): 5.4 mH
- Vinutí příčné indukčnost LQ (fáze): 6.6 MH
- Elektrické časové konstanty: 6.5 ms
- Časová konstanta tepelného měření: 45 min
- Tepelný odpor 0.78 k/W.
- Měřicí příruba 250 x 250 x 15 mm
- Celkový moment setrvačnosti: 2.07 kgcm2
- Hmotnost výrobku: 3360 g
- Přípustné axiální zatížení hřídele: 120 N.
- Přípustné radiální zatížení hřídele: 620 N.
- Rotační snímač, absolutní otáčky: 1
- Rozhraní snímače rotoru: EnDat 22
- Princip měření rotační polohy: Induktivní
- Provozní napětí snímače rotoru DC: 5 V.
- Rotační snímač provozního napětí DC: 3.6... 14 V
- Poloha snímače rotoru na otáčku: 262.144
- Rozlišení držáku rotoru: 18 bit
- Přesnost systému měření úhlů: -120... 120 sekund
- Přidržovací brzda: 4.5 Nm
- Provozní napětí DC brzdy: 24 V.
- Odběr proudu brzdy: 0.5 A.
- Brzda vzduchového proudu: 0.37 A.
- Přídržná proud brzdy: 0.37 A.
- Příkon brzdy: 12 W.
- Cívkový rezistor brzda: 48 ohmů
- Cívka indukčnost: Brzda: 1000 MH
- Doba rozpojení brzdy<: = 55 ms
- Doba sepnutí brzdy<: = 15 ms
- Spínací kontakt DC brzdy<: = 3 ms
- Maximální počet volnoběžných otáček brzdy: 10000 ot./min
- Max. Třecí brzda: 8200 J.
- Moment setrvačnosti: Brzda: 0.249 kgcm2
- 50 10 Mio prázdné ovladače (bez zralé práce)
- MTTF, dílčí složka: 190 let, rotační čidlo
- MTTFd, dílčí složka: 380 let, rotační snímače
- Max. fázový proud
17.1 A
- Číslo výrobce
5255435
- Typ
EMMT-AS-80-M-LS-RSB
- Jmenovitý proud
4.1 A
- Jmenovité napětí
325 V
- Počet otáček
3 000 ot./min
- UKCA
Ano
- Kategorie produktu
servomotor
Ke stažení
List technických údajů
List technických údajů 2207946 FESTO servomotor 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2207946 FESTO servomotor 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
Popis
• dynamické
,
bezkartáčové, trvalé synchronní motory • extrémně nízký točivý moment - podporuje vysoký
souběh i při nízkých otáčkách
•
digitální absolutní měřící systém: – Singleturn
-
multiturn, bezbateriový
• jednoduchá připojovací technika
(OCP: One cable plug) -
hybridní vedení: Motorové a připojovací kabely pro napájení a
kodéry
v jednom •
nastavitelná přípojná zástrčka na motoru
• utahovací moment optimalizované
• optimalizované •
stupeň krytí:
IP40 (motorová hřídel)
- IP67 (kryt motoru s připojovací technikou)
- IP65 (hřídel s radiálním těsněním z PTFE)
•
přenos teploty motoru digitálně přes Endat 2.2; ochrana motoru přes CMMT • volitelné:
Upevňovací lemmza
- hřídel s lícovou pružinou -
hřídel motoru s radiálovým těsnicím kroužkem
Tento text byl přeložen strojově.
,
