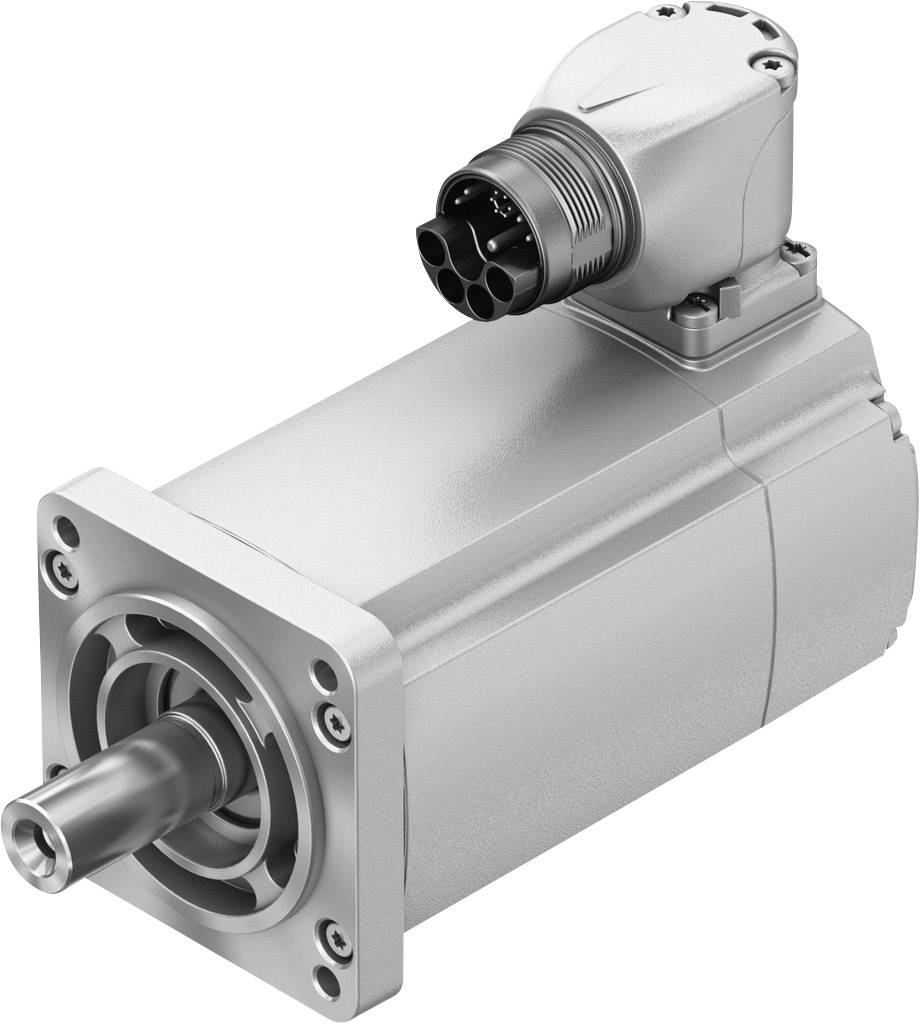

FESTO servomotor 5242202 EMMT-AS-60-S-HS-RSB 0.66 Nm 1.4 A 5.4 A
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (25 205,79 Kč / kus)
25 205,79 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Technické parametry
- Skladovací teplota: -20 °C až 70 °C
- Relativní vlhkost vzduchu: 0 až 90 %
- Poznámka k okolní teplotě: Až 80 °C s snižování -1,5 % / °C.
- Max. Instalační výška: 4.000 m.
- Poznámka k max. Instalační výšce: Od 1.000 m pouze s snižováním výkonu -1 % na 100 m.
- Max. Teplota vinutí: 155 °C
- Jmenovitá třída podle EN 60034-1: S1
- Monitorování teploty: Digitální přenos teploty motoru přes EnDat 2.2
- KONSTRUKCE MOTORU PODLE EN 60034-7: V B5, V V1, V3
- Montážní poloha: libovolná
- Poznámka pro stupeň krytí: Hřídel IP40 bez RWDR, hřídel s ochranou IP65 s RWDR, IP67 pro kryt motoru včetně připojovací techniky
- Kulatá přesnost, koaxiální chod podle DIN SPEC 42955: N
- Jakost lišky: G 2.5
- Točivý moment: 1 % z kroutícího momentu
- Životnost ložiska při jmenovitých podmínkách: 20.000 h.
- Rozhraní motoru Out: 60P
- Elektrické připojení 1, způsob připojení: Hybridní zástrčka
- Připojení 1, připojovací technika: M23x1
- Elektrické připojení 1, počet pólů/žil: 15
- Stupeň znečištění: 2
- Třída odolnosti proti korozi KBK: 0 - žádné korozní zatížení
- Provedení vinutí: Hvězda uvnitř
- Počet pólů: 5
- Kroutící moment 0.66 Nm
- Kroutící moment 1.6 Nm
- Max. Počet otáček 12.500 ot./min
- Max. Mechanické otáčky 16.000 ot./min
- Trvalý proud: 1.6 A.
- Špičkový proud: 5.4 A
- Motorový konstanta 0.41 Nm/A.
- Konstantní momentové: 0.49 Nm/a
- Fáze konstantního napětí: 29.9 mVmin
- Odpor fáze fáze: 11.7 Ω
- Indukčnost fáze fáze: 21 MH
- Vinutí podélné produktivity LD (fáze): 13 mH
- Vinutí příčné indukčnost LQ (fáze): 15.5 MH
- Elektrické časové konstanty: 2.1 ms
- Časová konstanta tepelného měření: 41 min
- Tepelný odpor 1.5 k/W.
- Měřicí příruba 250 x 250 x 15 mm, ocel
- Celkový moment setrvačnosti: 0.257 kgcm²
- Přípustné axiální zatížení hřídele: 70 N.
- Přípustné radiální zatížení hřídele: 350 N.
- Kodér pro uložení rotoru: Dekodér absolutně single turn
- Označení snímače rotoru: ECI 1118
- Rotační snímač, absolutní otáčky: 1
- Rozhraní snímače rotoru: EnDat 22
- Princip měření rotační polohy: Induktivní
- Provozní napětí snímače rotoru DC: 5 V.
- Rotační snímač provozního napětí: Rozsah 3.6 v/DC - 14 v/DC
- Poloha snímače rotoru na otáčku: 262.144
- Rozlišení držáku rotoru: 18 bit
- Přesnost systému měření úhlů: -120... 120 sekund
- Přidržovací brzda: 2.5 Nm
- Provozní napětí DC brzdy: 24 V.
- Odběr proudu brzdy: 0.46 A.
- Brzda vzduchového proudu: 0.33 A.
- Přídržná proud brzdy: 0.33 A.
- Příkon brzdy: 11 W.
- Cívkový rezistor brzda: 52.4 ohmů
- Cívka indukčnost: Brzda: 700 MH
- Doba rozpojení brzdy: 35 ms
- Doba sepnutí brzdy: 10 ms
- Spínací výkon DC brzdy: 2 ms
- Max. Volnoběžné otáčky brzdy: 10.000 ot./min
- Max. Brzda tření: 5.600 J.
- Moment setrvačnosti: 0.074 kgcm²
- Brzdný moment
0.66 Nm
- Max. fázový proud
5.4 A
- Číslo výrobce
5242202
- Typ
EMMT-AS-60-S-HS-RSB
IP40
- Rozhraní
sériové rozhraní
- Jmenovitý proud
1.4 A
- Jmenovité napětí
565 V
- Jmenovitý výkon
190 W
- Počet otáček
3 000 ot./min
- Jmenovitý otáčivý moment
0.6 Nm
- počet pólů
15
- Max. okolní teplota
+40 °C
- Min. okolní teplota
-15 °C
- Hmotnost
1500 g
- UKCA
Ano
- Kategorie produktu
servomotor
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2207829 FESTO servomotor 5242202 EMMT-AS-60-S-HS-RSB 0.66 Nm 1.4 A 5.4 A
Popis
• dynamické
,
bezkartáčové, trvalé synchronní motory • extrémně nízký točivý moment - podporuje vysoký
souběh i při nízkých otáčkách
•
digitální absolutní měřící systém: – Singleturn
-
multiturn, bezbateriový
• jednoduchá připojovací technika
(OCP: One cable plug) -
hybridní vedení: Motorové a připojovací kabely pro napájení a
kodéry
v jednom •
nastavitelná přípojná zástrčka na motoru
• utahovací moment optimalizované
• optimalizované •
stupeň krytí:
IP40 (motorová hřídel)
- IP67 (kryt motoru s připojovací technikou)
- IP65 (hřídel s radiálním těsněním z PTFE)
•
přenos teploty motoru digitálně přes Endat 2.2; ochrana motoru přes CMMT • volitelné:
Upevňovací lemmza
- hřídel s lícovou pružinou -
hřídel motoru s radiálovým těsnicím kroužkem
Tento text byl přeložen strojově.
,
