FESTO otočný stůl s indexováním 555451 DHTG-220-3-A Materiál pouzdra: hliníková slitina k tváření 1 ks | Conrad Electronic

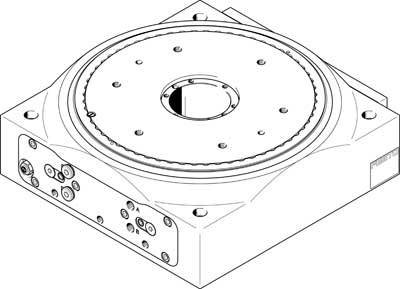

Technický výkres obdélníkové mechanické součásti s kulatým centrálním prvkem a několika připojovacími body.

Ilustrační obrázek

Technický výkres obdélníkové mechanické součásti s kulatým centrálním prvkem a několika připojovacími body.

Ilustrační obrázek

FESTO

Datasheety: (PDF)

Deutsch (Deutschland)

Doručení: Po 14. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (137 710,47 Kč / kus)

137 710,47 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Technické parametry

Provozní médium: Stlačený vzduch podle ISO 8573-1:2010 [7:4:4]

Kategorie produktu: otočný stůl s indexováním

Provozní tlak (max.): 8 bar

Číslo výrobce: 555451

Hmotnost: 24000 g

Konstrukční velikost: 220

Min. provozní tlak: 4 bar

Provozní medium: stlačený vzduch

Těsnicí materiál: NBR
TPE-U(PU)

Materiál pouzdra: hliníková slitina k tváření

Max. okolní teplota: +60 °C

Min. okolní teplota: +5 °C

Ke stažení

List technických údajů

Deutsch (Deutschland)

List technických údajů 2120638 FESTO otočný stůl s indexováním 555451 DHTG-220-3-A Materiál pouzdra: hliníková slitina k tváření 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2120638 FESTO otočný stůl s indexováním 555451 DHTG-220-3-A Materiál pouzdra: hliníková slitina k tváření 1 ks

Popis

Kulatý spínací stolní DHTG-220-3 A pro rozpoznání pozice. Velikost = 220, sbíhavost talíř=≤ 0,04 mm, příčně chod talíř=≤ 0,02 mm, chod talíř=≤ 0,02 mm, přesnost opakování z Schwenkwinkels=≤ 0,03 °

Tento text byl přeložen strojově.
