FESTO 563914 HGRT-50-A radiální chapač Materiál pouzdra: hliník 1 ks

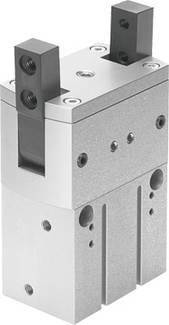

Obdélníkový kovovýuchopovač pro průmyslové aplikace. Nahoře jsou viditelné dva úchopné čelisti určené pro manipulaci s objekty.

Ilustrační obrázek

Doručení: Út 13. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (33 326,45 Kč / kus)

33 326,45 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

radiální chapač HGRT-50-A

Technické parametry

Počet čelistí: 2
konstrukční velikost: 50
druh upevnění: Vnitřní závit a středicí provozní
tlak: 3... Provozní médium 8 bar: Stlačený vzduch podle ISO 8573-1:2010 [7:4:4]
montážní poloha:
Libovolná funkce: Celkové
hmatové momenty 6 bar:
Celkem 8.424 Ncm při 6 barech lze uzavřít celkem hmatový moment: 7.754 Ncm
funkci „chapadla“: Radiální
upozornění na provozní a řídicí médium: Možnost olejování (v dalším provozu je zapotřebí
) konstrukční konstrukce: Nuceně vedené proti
korozi třídy KBK:
Moment setrvačnosti vůči korozi:
Max. 43,39 kgcm2. Pracovní frekvence chapač:< Max. = 2 Hz
Přesnost výměny<: =
max. 0,2 mm Příklad čelistí max, ay<: = 0,1 deg
Max. Síla na čelisti Fz statická:
Max. 1.200 N Moment na čelisti My statický:
Max. 35 Nm Moment na čelisti MZ statický:
Max. 10 Nm Úhel rozevření: 180 deg
min. Doba rozpojení při 6 barech
: 350 ms min. Doba sepnutí při 6 bar: 403 ms
interval vodicích prvků: 10 Mio SP
pneumatické připojení:
G1/8 detekce polohy: Pro
přibližovací spínač pro indukční senzory
hmotnost produktu: 3.100 g
rotační symetrie<: = 0,2 mm
okolní teplota: 5... Materiál pláště 60 °C:
Hliníková klouzavě
materiál čelistí:
Ocel kalená
v materiálu: Neobsahuje
materiál, přesnost
opakování v souladu s přesností chapač:< = 0,02 mm

Provozní médium: Stlačený vzduch

Typ: 563914

Kategorie produktu: radiální chapač

Materiál pouzdra: hliník

Připojení: G 1/8

Provozní tlak (max.): 8 bar

Provozní teplota: 5 °C (min)

Min. provozní teplota: 5 °C

Číslo výrobce: 563914

Provozní tlak (min.): 3 bar

Přesnost (+/-): 0.02 mm

Hmotnost: 3100 g

Médium: stlačený vzduch

Vlastnosti: P připojení G 1/8

Max. okolní teplota: +60 °C

Min. okolní teplota: +5 °C

Účinky: dvojčinný

UKCA: bezvýznamný

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2204511 FESTO 563914 HGRT-50-A radiální chapač Materiál pouzdra: hliník 1 ks

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
