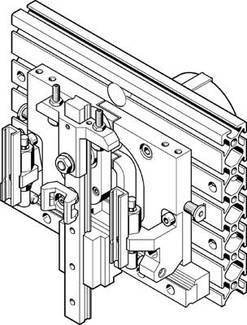

FESTO 533607 HSP-16-AP manipulační modul 8 bar
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (80 657,02 Kč / kus)
80 657,02 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Technické parametry
- Konstrukční velikost: 16
- upevňovací přední jednotka:
- S upevňovacím otvorem: S otvorem v průchodce
- s nutenovými kameny provozní tlak: 4... Provozní médium 8 bar: Stlačený vzduch podle ISO 8573-1:2010 [7:-:-:-:-]
- tlumení: CC: Oboustranné
- měkké charakteristiky
- :
- Vodicí lišta kolmá
- provoz:
- Dvojčinný náběh na provozní a řídicí médium: Odevzdorný provoz možný (
- při dalším provozu je zapotřebí) konstruktivní konstrukce: Křížový navádění modulu pohybu řízený
- dle předpisu Max. Moment MX dynamický:
- Max. 2,4 Nm Moment MX statický:
- Max. 10 Nm Moment My dynamický:
- Max. 2,4 Nm Moment My statický:
- Max. 10 Nm Moment MZ dynamický:
- Max. 2,4 Nm Moment MZ statický:
- Maximální užitečné zatížení 10 Nm: 1 kg
- min. Doba cyklu: 0,8 s
- pneumatickým připojením:
- Detekce polohy M5: Pro přibližovací spínač
- hmotnost produktu: 3.300 g
- teoretická síla při 6 barech:
- Okolní teplota 50 N: 0... Rotační pojistka/vedení 60 °C: Křížový materiál
- základní desky: Hliníková slitina k tváření
- materiál křížové vedení: Materiál
- boční části: Slitina hliníku
- a materiálu: Přesnost
- opakování bez mědi a PTFE ±0,01 mm
- Y-Hub: 90... 35 mm z-Hub: 110... Pracovní zdvih z 50 mm: 20 mm
- Kategorie produktu
manipulační modul
- Číslo výrobce
533607
- Hmotnost
3300 g
- Provozní tlak (max.)
8 bar
- Min. provozní tlak
4 bar
- Typ
HSP-16-AP
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2204282 FESTO 533607 HSP-16-AP manipulační modul 8 bar
