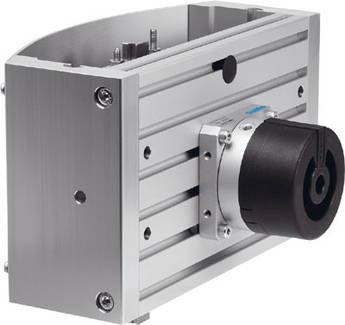

FESTO 533601 HSP-12-AP-SD-WR manipulační modul 8 bar
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (72 665,29 Kč / kus)
72 665,29 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Technické parametry
- Konstrukční velikost: 12
- upevňovací přední jednotka:
- S upevňovacím otvorem: S otvorem v průchodce
- s nutenovými kameny provozní tlak: 4... Provozní médium 8 bar: Stlačený vzduch podle ISO 8573-1:2010 [7:-:-:-:-]
- tlumení: CC: Oboustranné
- měkké charakteristiky
- : Vodicí lišta
- kolmá
- provoz:
- Dvojčinný náběh pro provozní a řídicí médium: Odevzdorný provoz možný (
- nucený provoz je nutný) konstruktivní konstrukce: Křížový navádění modulu Warteposition, volitelně vlevo vedený pohyb
- Max. Moment MX dynamický:
- Max. 1,1 Nm Moment MX statický:
- Max. 5 Nm Moment My dynamický:
- Max. 1,1 Nm Moment My statický:
- Max. 5 Nm Moment MZ dynamický:
- Max. 1,1 Nm Moment MZ statický:
- Max. 5 Nm Z-Hub Wartepozice:
- Maximální užitečné zatížení 15 mm
- : 0,5 kg min. Doba cyklu: 0,6 s
- pneumatickým připojením M5
- pneumatické připojení Warepopozice:
- Rozpoznání pozice M3: Pro přibližovací spínač
- : Hmotnost produktu: 2.600 g
- teoretická síla při 6 barech: 40
- okolní teplota: 0... 60 °C
- zajištění proti pootočení / vedení: Křížový materiál
- základní desky: Hliníková slitina k tváření
- materiál křížení: Materiál ořezu
- materiál boční části: Slitina hliníku,
- opakovaná přesnost ±0,01 mm
- Y-Hub: 52... 20 mm z-Hub: 68... Pracovní zdvih z 30 mm: 15 mm
- Kategorie produktu
manipulační modul
- Číslo výrobce
533601
- Hmotnost
2600 g
- Provozní tlak (max.)
8 bar
- Min. provozní tlak
4 bar
- Typ
HSP-12-AP-SD-WR
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2204276 FESTO 533601 HSP-12-AP-SD-WR manipulační modul 8 bar
