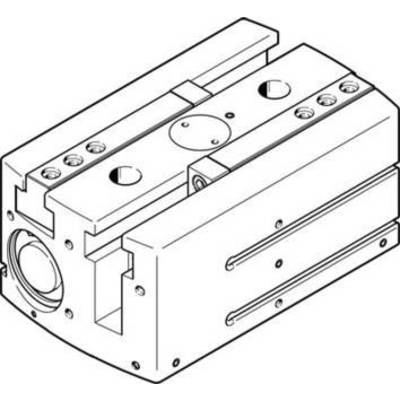

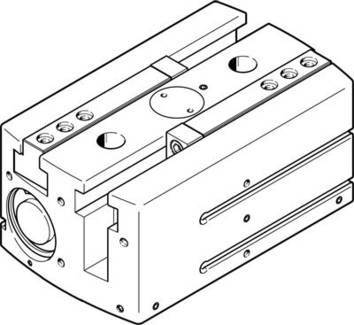

Ilustrační obrázek
FESTO 3361489 HGPL-40-60-A-B paralelní chapač Materiál pouzdra: hliník 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Celková cena (62 339,00 Kč / kus)
62 339,00 Kč
Včetně DPH.
Doprava zdarma
Není dostupné pro firemní nebo koncové zákazníky
Ověřený prodejce s technickou podporouHlavní benefity
Technické parametry
- Počet čelistí: 2
- konstrukční velikost: 40
- druh upevnění: Vnitřní závit a středicí objímka
- s průchodným otvorem a středicím pouzdrem
- o provozním tlaku: 3... Provozní médium 8 bar: Stlačený vzduch podle ISO 8573-1:2010 [7:4:4]
- montážní poloha:
- Libovolná funkce: Celková
- síla úchopu: Při 6 barech lze otevřít celkem 1.038 N
- při 6 barech: 1.216
- funkci uchopení: Paralelně
- uchopovací síla na čelisti 6 bar:
- Uchopovací síla 519 N na každou čelisti po 6 barech:
- Poznámka 608 N provozní a řídicí médium: Oolejovaný provoz možný
- (další provoz je nutný) zdvih na čelisti:
- Konstrukce 60 mm: Dvojitá baňka
- se
- zarážkou
- tvaru T
- , ozubená tyč s pístem,
- proti korozi Třída KBK: 2
- - korozní moment setrvačnosti: 118,3 kg/cm2
- Max. Čelisti<:
- Max. 1 Hz Přesnost výměny<:
- Max. 0,2 mm Čelisti SZ:<
- Max. 0,05 mm Báhkost čelistí max, ay<: 0,2 deg
- max. Síla na čelisti Fz statická:
- Max. 2.500 N Externí zkušební prst:
- Max. 420 g Moment na úchopové čelisti MX statický:
- Max. 125 Nm Moment na čelisti My statický:
- Max. 80 Nm Moment na čelisti MZ statický: 100 Nm
- min. Doba rozpojení při 6 barech
- : 430 ms min. Doba sepnutí při 6 bar: 430 ms
- interval mezi vodicími prvky: 5 Mio SP
- pneumatické připojení:
- Detekce polohy M5:
- Pro přibližovací spínač hmotnost produktu: 4.165 g
- rotační symetrie<: = 0,2 mm
- okolní teplota: 5... Materiál pláště 60 °C:
- Hliníková klouzavě
- materiál pro čelisti:
- Kalená ocel
- : Tělo nástroje: Bez obsahu mědi a PTFE
- , replikace rukojeti v souladu s přesností opakování:< 0,03 mm
- Provozní médium
Stlačený vzduch
- Kategorie produktu
paralelní chapač
- Materiál pouzdra
hliník
- Připojení
M5
- Provozní tlak (max.)
8 bar
- Provozní teplota
5 °C (min)
- Min. provozní teplota
5 °C
- Číslo výrobce
3361489
- Provozní tlak (min.)
3 bar
- Hmotnost
4165 g
- Médium
stlačený vzduch
- Řídicí tlak (max.)
8 bar
- Řídicí tlak (min.)
3 bar
- Max. okolní teplota
+60 °C
- Min. okolní teplota
+5 °C
- Účinky
dvojčinný
- UKCA
bezvýznamný
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2204809 FESTO 3361489 HGPL-40-60-A-B paralelní chapač Materiál pouzdra: hliník 1 ks
Popis
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
