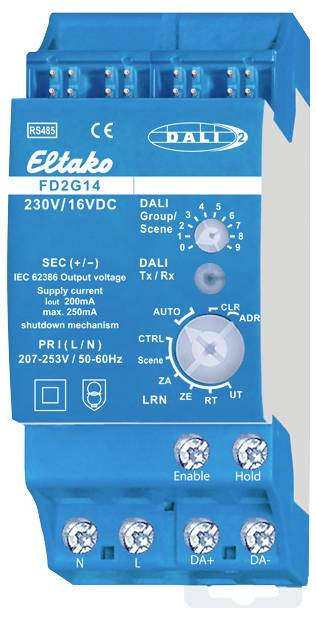

FD2G14 Eltako DALI brána montáž na lištu

DALI-2 Gateway, obousměrný. V režimu stand-by ztráta pouze 1 W. Certifikace DALI-2 DALI-2 je nejnovější generace standardu DALI s rozšířenými funkcemi. Přístroje DALI-2 zvládnou i všechny dosavadní funkce DALI a jsou tak zpětně kompatibilní. Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35. 2 jednotky dělení = 36 mm široké, hloubka 58 mm. Připojení ke sběrnici Eltako-RS485. Příčné zapojení pouze sběrnice se zásuvným můstkem. Provoz ve spojení s FAM14. Napájecí napětí 230 v / 50 Hz na svorkách N a L. na svorkách DA +/- je IEC 62386 k dispozici pro přístroje dali odpovídající napětí. Výstupní proud 200 mA/max. 250 mA. Spínací čas max. 250 ms. V případě zkratu vypne síťový zdroj napájecí napětí. Existuje mechanismus cyklických zkoušek zapnutí. Je možné používat až 64 zařízení dali a dali-2 a 64 senzorů dali-2 s ohledem na výstupní proud u FD2G14. Zařízení Gateway FD2G14 jsou ovládána systémem dali se senzorem EnOcean. Je možné řídit skupiny 0-15 a také zadat příkaz k vysílání. Kromě toho lze nastavit scénu dali 0-15. Zařízení DALI, která mají být kompletně řízena pomocí FD2G14, musí být tedy nakonfigurována do skupin 0-15. Vyhodnocení senzorů dali-2 lze nakonfigurovat a odpojit pomocí PCT14. Zprávy DALI-2 Event lze interpretovat a přehrávat na SBĚRNICI RS485 pomocí svorkovnice. Díky tomu je výstup přes FTD14 do bezdrátové sítě EnOcean možný. FD2G14 ukládá interně hodnoty stmívání pro každou skupinu 0-15 a poskytuje tuto hodnotu jako ohlášení na zadní ústavu. Při tom se vytváří kmeny zpětného hlášení. FD2G14 obsazuje 16 BR14 adres zařízení. Zpětná vazba od adres zařízení přitom ve vzestupném pořadí odpovídá hodnotám ztmavení skupin DALI 0-15. Zpětná hlášení lze pomocí PCT14 individuálně nastavit pro každou skupinu od stmívání (%) po hlášení tlačítkem (zap/vyp). Díky tomu lze řídit pomocí zpětné vazby BR14-aktorů. Model FD2G14 splňuje funkce DALI-Masters a DALI napájení. Pomocí otočného spínače lze naučit pouze tlačítka pro skupiny 0-8 a dali scénu 0-9. Telegrafy pro účely daně pro skupiny 9-15 a scény 10-15 jsou možné pouze záznamy v PCT14. Od týdne výroby 30/19 lze FD2G14 použít jako jednokanálový přístroj FD2G14-Broadcast, což je určeno pro přidělení adresy zařízení. Upozornění: Bezdrátové tlačítko při manuálním nahrání do modelu FD2G14 vyžaduje vždy dvojklik! U CLR stačí jeden klik. Směrové tlačítko nebo univerzální tlačítko s totožným ID a stejným tlačítkem nelze nahrát několikrát do různých skupin. Vždy se jedná o poslední vybranou skupinu. Tlačítko tedy může spínat buď jednu skupinu, nebo všechny skupiny pomocí Broadcast. Pro každou skupinu lze rovněž nahrát FBH. Při ručním nahrání působí vždy nezávisle na světlosti. Pomocí PCT14 lze nastavit i práh jasu. Pro všechny FBH skupiny může být doba zpoždění vypnutí od posledního pohybu nastavena společně v minutách (1-60). Výchozí nastavení je 3 minuty.

Tento text byl přeložen strojově.
