Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI karta
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 524,79 Kč / kus)
5 524,79 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
EXSYS EX-45364 karta rozhraní/adaptér vestavěný sériový
- Vestavěný
- Hosttové rozhraní: PCIe
- Výstupní rozhraní: Sériové
- Účel: PC
Technické parametry
- Kategorie produktu
PCI karta
- Připojení typu A
PCI Express
- Hloubka
110 mm
- Šířka
68 mm
- Hmotnost
800 g
- UKCA
bezvýznamný
- Interní
Ano
Ke stažení
List technických údajů
List technických údajů 3796882 Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI karta
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3796882 Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI karta
Popis

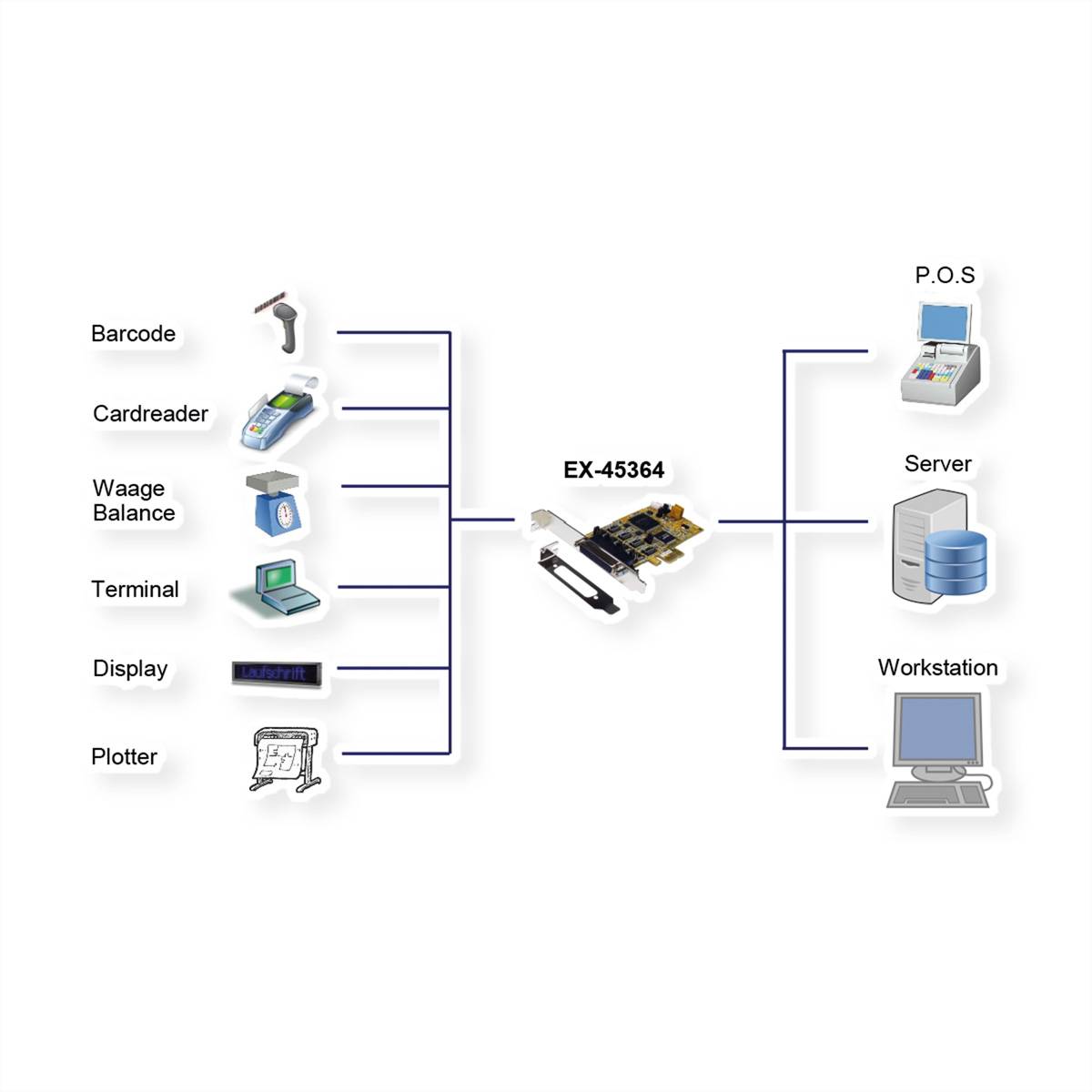

PCIe I/o karta EX-45364 poskytuje čtyři sériové výstupy RS-232, 422 a 485 High Performance UART 16C1050. Každý port lze nastavit nezávisle na typu rozhraní. Byl vyvinut pro rozšíření o další čtyři sériové Combo porty pro PC, malou pracovní stanici nebo server přes sběrnici PCIe. Karta je plně kompatibilní s PCIe Plug and Play a nemá žádné problémy s IRQ a I/o adresami. Podporuje vlastnosti ATATM Auto RS-485 Transmitter. Navíc je +5V nebo +12V na pin 9 sériového konektoru RS-232 konfigurovatelný pro systém POS (Power over System). Součástí dodávky je nízkoprofilový držák pro úzké PC pouzdro.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Rozhraní: 24 4 x RS-232 V. 24 v, RS-422/485 - nezávislý výběr režimu
- FIFO buffer: 16C1050 s 256 byte
- I/o adresy a přerušení: Poskytuje systém BIOS, IRQ Sharing
- Datový bit: 5, 6, 7, 8 / Stop bit: 1, 1.5, 2
- Parity: ne, even, odd, Space, mark
- Signály RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- Signály RS-422/485:
- RS-422 - 4 vodiče (TXD+/-, RXD+/-) (Full Duplex)
- RS-485 - 4 vodiče (TXD+/-, RXD+/-) (Full Duplex)
- RS-485 - 2 dráty (data+/-, data+/-) (Halfduplex)
- Podporuje automatický vysílač ATTATM
- Termínování RS-422/485 120 ohmů lze zapnout a vypnout
- Chip sada: Systémová báze SB16C1054PCI

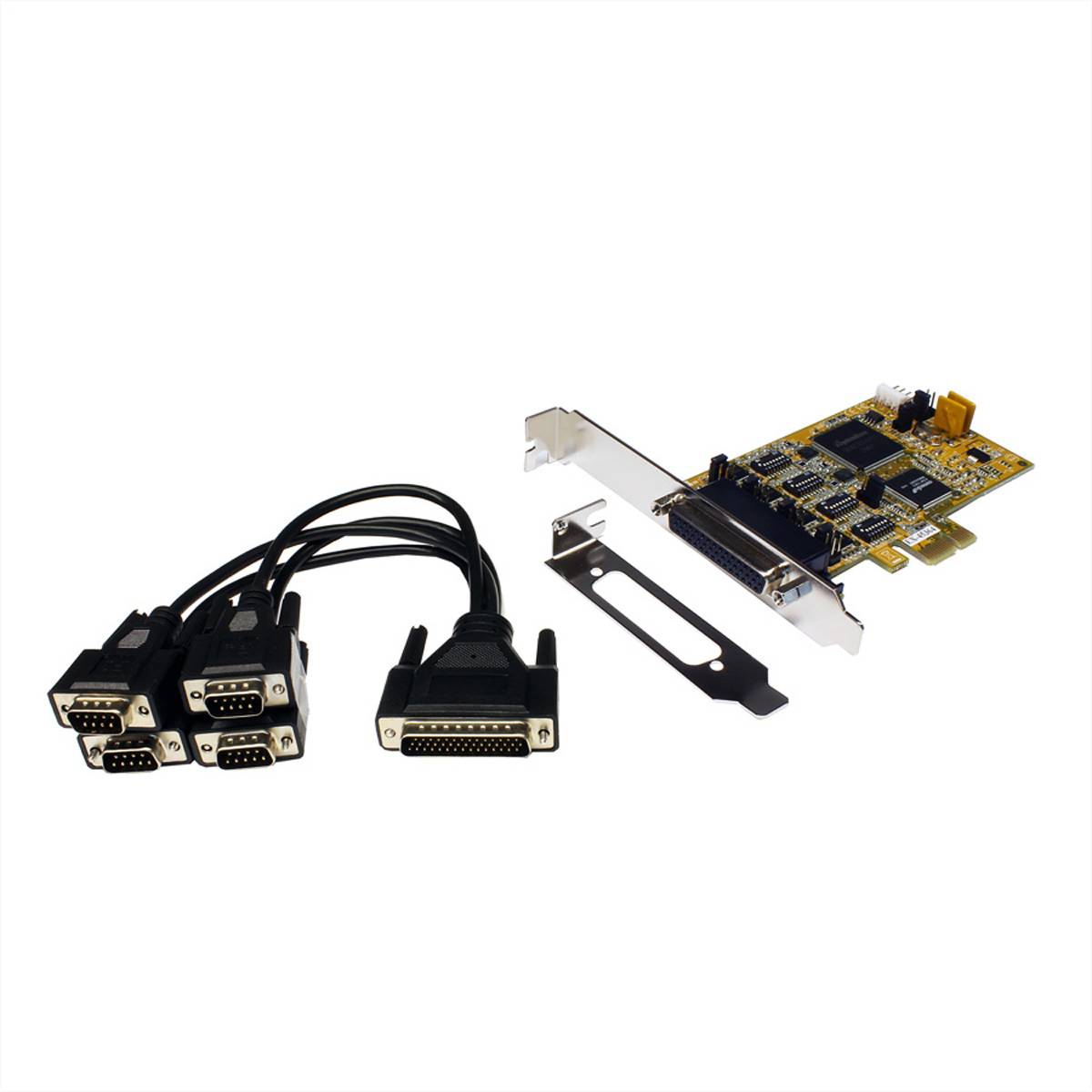

Obsah balení
- EX-45364, Octopus kabel, Low Profile třmen, CD s ovladači, příručka
