Name: Escha WWAKC8K neupravený zástrčkový konektor pro senzory - aktory, 8041146, piny: 8, 1 ks
Brand: Escha
SKU: 3553387
Availability: InStock

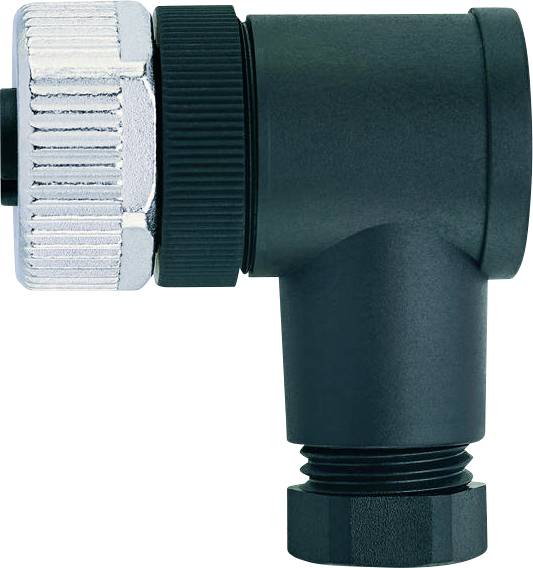

Černý a stříbrný kovový pravoúhlý konektor s závitovými konci, používaný pro připojování kabelů nebo trubek, zobrazený na bílém pozadí.

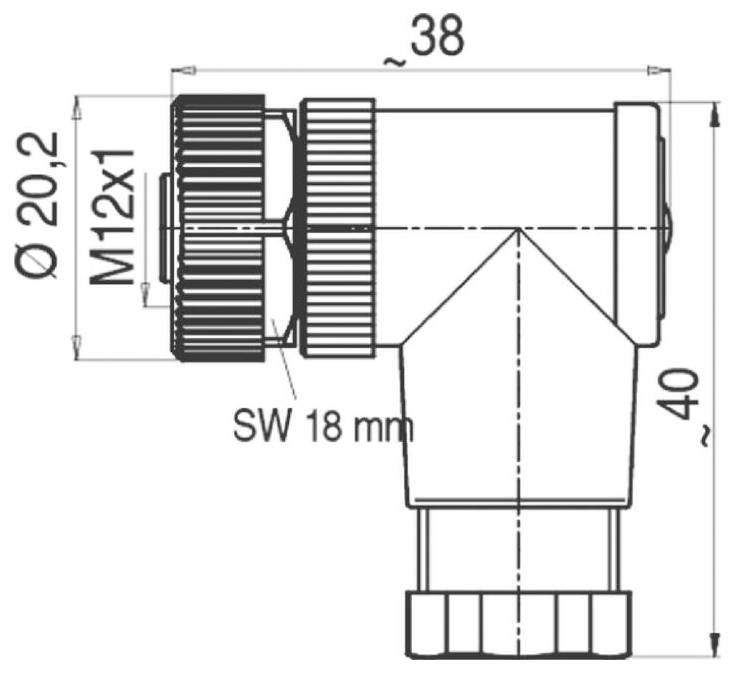

Technický výkres konektoru s rozměry: délka 38 mm, výška 40 mm, průměr 20,2 mm. Popisky zahrnují 'M12x1' a 'SW 18 mm'.

Kbelík s vodním tokem a očíslovanými síty: 1 až 8.

1/3

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Počet pólů

Jmenovité napětí

30 V

Jmenovitý proud

2.0 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Okamžité doručení: Čt 29. 10.

8 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (599,17 Kč / kus)

599,17 Kč

Bez DPH.

Už jen 8 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Jmenovité napětí: 30V
Izolační odpor: ≥ 108 Ω
Materiál těla rukojeti: Plast, PBT/PA, BK
Materiál kontaktů: Kov, CuZn, pozlacený
Materiál držáku kontaktu: Plast, PA, BK
Mechanická životnost: >100 cyklů zapojení
Normy IEC 61076-2-101
Počet pólů: 8
Ochrana (namontovaná): IP67
Konektor: Zásuvka, zahnutá, M12
Proudová zatížitelnost na každý pin (při 40 °C): 2.0 A.
Okolní teplota: -40°C...+85°C.
Stupeň znečištění: 3
KÓDOVÁNÍ: A
Průchodový odpor: 3 mΩ
Materiál přehozu: Kov, GŘ-ZN, poniklovaný
Typ připojení: Šroubové/svorkové připojení
Připojovací průřez: max. 0,5 mm²
Průchod kabelu: 6... 8 mm

Druh obalu: Piece

Typ: WWAKC8K

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Počet pólů: 8

Jmenovité napětí: 30 V

Jmenovitý proud: 2.0 A

Jmenovitý proud - filtr: 2 A

Průřez připojovacího vodiče (max.): 0.5 mm²

Průřez vodiče (kabely senzor-aktor): 0.5 mm²

Připojení: šroubová svorka

Typ závitu, šířka připojení: M12

Kódování: Typ A

Materiál kontaktu: Cu Zn

maximální průřez: 0.5 mm²

Vlastnosti: kódové označení A

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnění: šroubovací

Číslo výrobce: 8041146

Obsah: 1 ks

Ø kabelu do: 8 mm

Ø kabelu od: 6 mm

Průměr kabelu (rozsah): 6 - 8 mm

Ke stažení

List technických údajů

List technických údajů 3553387 Escha WWAKC8K neupravený zástrčkový konektor pro senzory - aktory, 8041146, piny: 8, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553387 Escha WWAKC8K neupravený zástrčkový konektor pro senzory - aktory, 8041146, piny: 8, 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.
