Name: Escha WWAKC4K neupravený zástrčkový konektor pro senzory - aktory, 8004808, piny: 4, 1 ks
Brand: Escha
SKU: 3553342
Availability: BackOrder

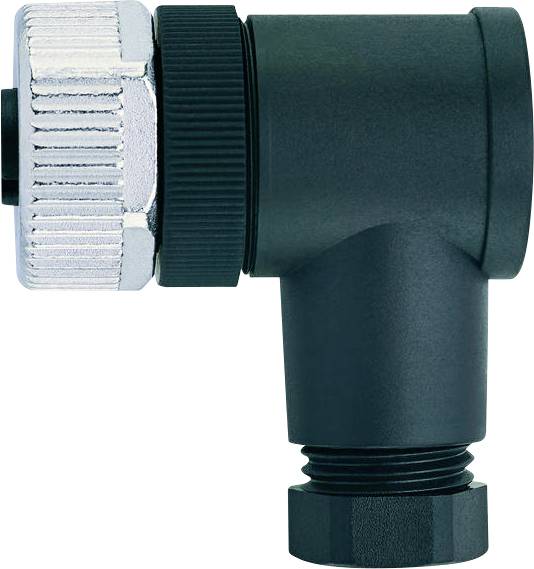

Černý plastový instalatérský spoj s stříbrným kovovým víčkem na jednom konci, používaný pro připojení trubek v pravém úhlu.

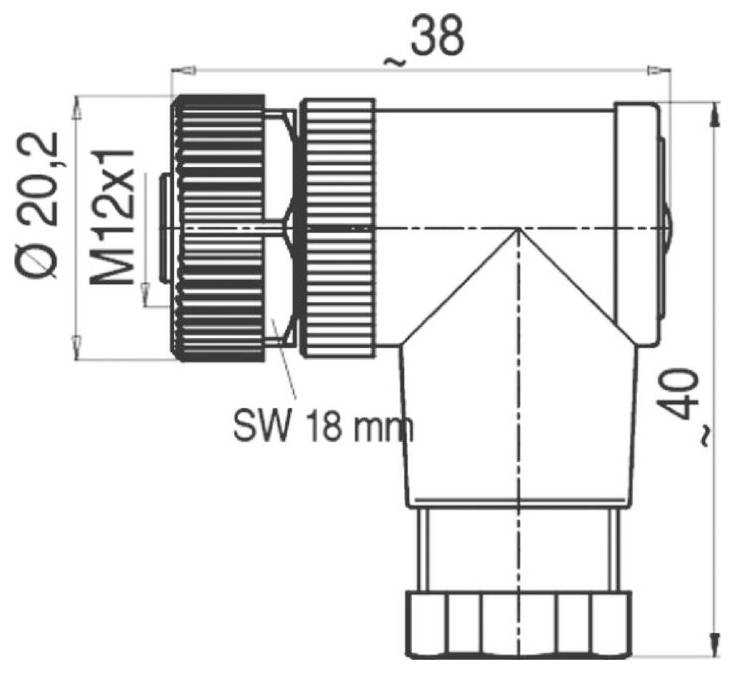

Technický výkres kolenem konektor s rozměry: délka 38 mm, výška 40 mm, průměr 20,2 mm, velikost závitu M12x1, velikost klíče SW 18 mm.

Kruhový diagram s očíslovanými oddíly: 1, 2, 3, 4. Šipka směřuje dolů z kruhu, což naznačuje postup nebo tok.

1/3

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Norma zástrčky

senzorika konektoru

Strana připojení A

zásuvka M12, zahnutá

Počet pólů

Jmenovité napětí

250 V

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (161,15 Kč / kus)

161,15 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Jmenovité napětí: 250V
Izolační odpor: ≥ 108 Ω
Materiál těsnění (zásuvka): FPM/FKM
Materiál těla rukojeti: Plast, PBT/PA, BK
Materiál kontaktů: Kov, CuZn, CuSnZn
Materiál držáku kontaktu: Plast, PA, BK
Mechanická životnost: >50 cyklů zapojení
Normy IEC 61076-2-101
Počet pólů: 4
Ochrana (namontovaná): IP67
Konektor: Zásuvka, zahnutá, M12
Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
Okolní teplota: -40°C...+85°C.
Stupeň znečištění: 3
KÓDOVÁNÍ: A
Průchodový odpor 8 mΩ
Materiál přehozu: Kov, GŘ-ZN, poniklovaný
Typ připojení: Šroubové/svorkové připojení
Připojovací průřez: max. 0,75 mm²
Průchod kabelu: 4... 6 mm

Typ: WWAKC4K

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Norma zástrčky: senzorika konektoru

Strana připojení A: zásuvka M12, zahnutá

Počet pólů: 4

Jmenovité napětí: 250 V

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.75 mm²

Vnější Ø: 6 mm

Průřez vodiče (kabely senzor-aktor): 0.75 mm²

Připojení: šroubová svorka

Typ závitu, šířka připojení: M12

Kódování: Typ A

Materiál kontaktu: CuSnZn

maximální průřez: 0.75 mm²

Vlastnosti: kódové označení A

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnění: šroubovací

Číslo výrobce: 8004808

Obsah: 1 ks

Průměr: 6 mm

Ø kabelu do: 6 mm

Ø kabelu od: 4 mm

Průměr kabelu (rozsah): 4 - 6 mm

Ke stažení

List technických údajů

List technických údajů 3553342 Escha WWAKC4K neupravený zástrčkový konektor pro senzory - aktory, 8004808, piny: 4, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553342 Escha WWAKC4K neupravený zástrčkový konektor pro senzory - aktory, 8004808, piny: 4, 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.
