Name: Escha WASCS5K neupravený zástrčkový konektor pro senzory - aktory, 8068911, piny: 5, 1 ks
Brand: Escha
SKU: 3553474
Availability: BackOrder

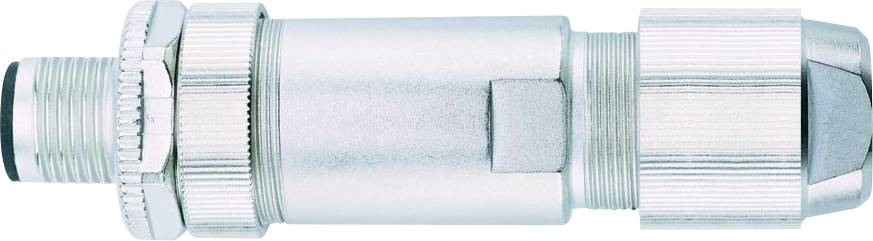

Stříbrný kovový průmyslový konektor se závitovými konci, navržený pro bezpečné připojení v průmyslových strojích nebo elektronickém zařízení.

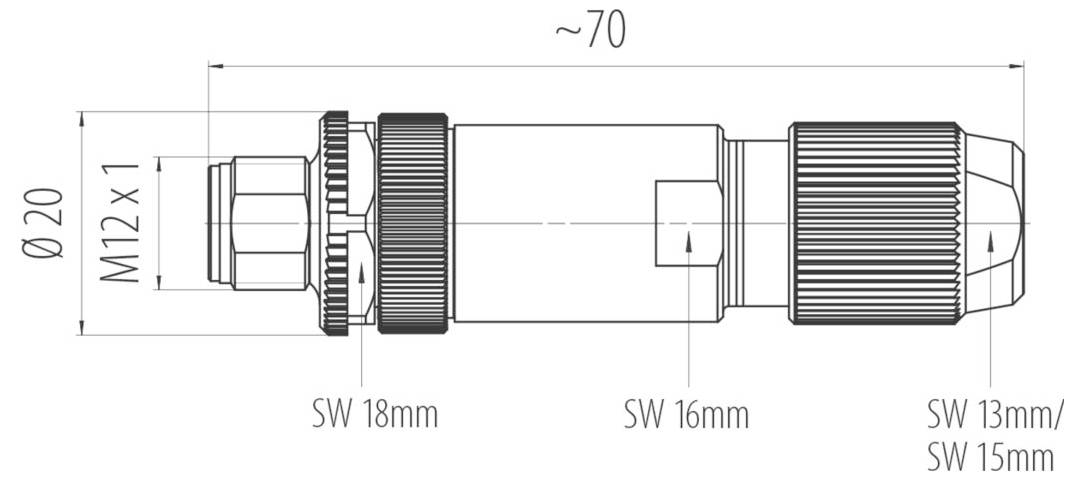

Diagram válcového konektoru, označený 'M12 x 1', s rozměry 20 mm průměr a 70 mm délka. Sekce označené SW 18 mm, SW 16 mm, SW 13 mm/SW 15 mm.

1/2

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Norma zástrčky

senzorika konektoru

Strana připojení A

zástrčka M12, rovná

Počet pólů

Jmenovité napětí

60 V

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (450,41 Kč / kus)

450,41 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Jmenovité napětí: 60V
Izolační odpor: ≥ 108 Ω
Materiál těla rukojeti: Poniklovaný zinkový odlitek
Materiál kontaktů: Kov, CuZn, pozlacený
Materiál držáku kontaktu: Plast, PA, BK
Mechanická životnost: >100 cyklů zapojení
Normy IEC 61076-2-101
Počet pinů: 5
Ochrana (namontovaná): IP67
Konektor: Zástrčka, rovná, M12
Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
Okolní teplota: -40°C...+85°C.
Stupeň znečištění: 3
KÓDOVÁNÍ: A
Průchodový odpor: 3 mΩ
Materiál přehozu: Kov, CuZn
Stínění: Se stíněním
Typ připojení: Šroubové/svorkové připojení
Připojovací průřez: max. 0,75 mm²
Průchod kabelu: 5... 8 mm

Typ: WASCS5K

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Norma zástrčky: senzorika konektoru

Strana připojení A: zástrčka M12, rovná

Počet pólů: 5

Jmenovité napětí: 60 V

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.75 mm²

Průřez vodiče (kabely senzor-aktor): 0.75 mm²

Připojení: šroubová svorka

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Kódování: Typ A

Materiál kontaktu: Cu Zn

maximální průřez: 0.75 mm²

Vlastnosti: stíněný

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnění: šroubovací

Číslo výrobce: 8068911

Obsah: 1 ks

Ø kabelu do: 8 mm

Ø kabelu od: 5 mm

Průměr kabelu (rozsah): 5 - 8 mm

Ke stažení

List technických údajů

List technických údajů 3553474 Escha WASCS5K neupravený zástrčkový konektor pro senzory - aktory, 8068911, piny: 5, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553474 Escha WASCS5K neupravený zástrčkový konektor pro senzory - aktory, 8068911, piny: 5, 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.

Tento text byl přeložen strojově.
