Escha WASC5K neupravený zástrčkový konektor pro senzory - aktory, 8004805, piny: 5, 1 ks

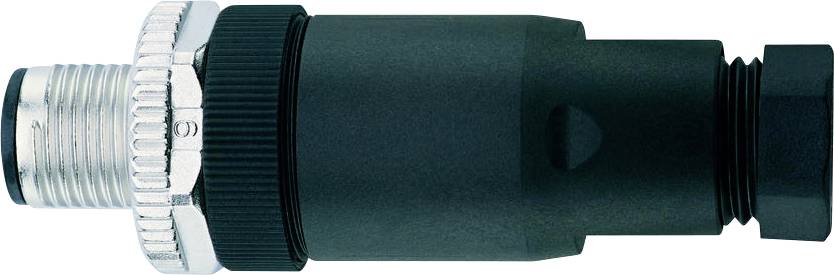

Černý a stříbrný průmyslový spojovací komponent s žebrovaným úchopem a závitem, pravděpodobně používaný pro kabelová připojení v průmyslových strojích nebo zařízeních.

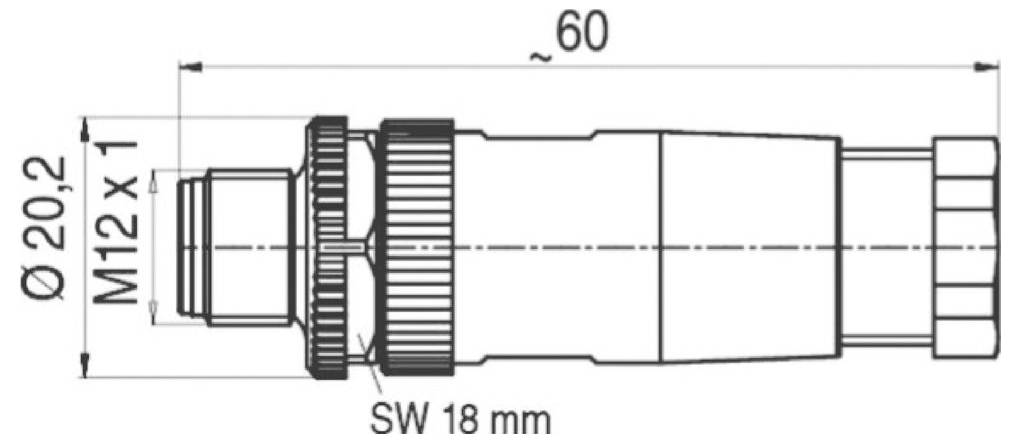

Technický výkres válcového konektoru M12 s rozměry: délka 60 mm, průměr 20,2 mm a SW 18 mm.

1/2

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zástrčka M12, rovná

Strana připojení B

M12

Počet pólů

Jmenovité napětí

60 V

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

20 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (202,47 Kč / kus)

202,47 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Jmenovité napětí: 60V
Izolační odpor: ≥ 108 Ω
Materiál těla rukojeti: Plast, PA, BK
Materiál kontaktů: Kov, CuZn, pozlacený
Materiál držáku kontaktu: Plast, PA, BK
Mechanická životnost: >100 cyklů zapojení
Normy IEC 61076-2-101
Počet pinů: 5
Ochrana (namontovaná): IP67
Konektor: Zástrčka, rovná, M12
Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
Okolní teplota: -40°C...+85°C.
Stupeň znečištění: 3
KÓDOVÁNÍ: A
Průchodový odpor: 3 mΩ
Typ připojení: Šroubové/svorkové připojení
Připojovací průřez: max. 0,75 mm²
Průchod kabelu: 4... 6 mm

Druh obalu: Piece

Typ: WASC5K

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zástrčka M12, rovná

Strana připojení B: M12

Počet pólů: 5

Jmenovité napětí: 60 V

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.75 mm²

Průřez vodiče (kabely senzor-aktor): 0.75 mm²

Připojení: šroubová svorka

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Kódování: Typ A

Materiál kontaktu: Cu Zn

Kontaktní plocha: pozlacený

maximální průřez: 0.75 mm²

Vlastnosti: kódové označení A

Min. teplota: -40 °C

Max. teplota: +85 °C

Typ upevnění: šroubovací

Číslo výrobce: 8004805

Obsah: 1 ks

Ø kabelu do: 6 mm

Ø kabelu od: 4 mm

Průměr kabelu (rozsah): 4 - 6 mm

Ke stažení

List technických údajů

List technických údajů 3553339 Escha WASC5K neupravený zástrčkový konektor pro senzory - aktory, 8004805, piny: 5, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553339 Escha WASC5K neupravený zástrčkový konektor pro senzory - aktory, 8004805, piny: 5, 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.
