Escha PL-4HM12-S5-3K5 rozdělovač a adaptér pro senzory - aktory , 8075821, piny: 4+PE, 1 ks

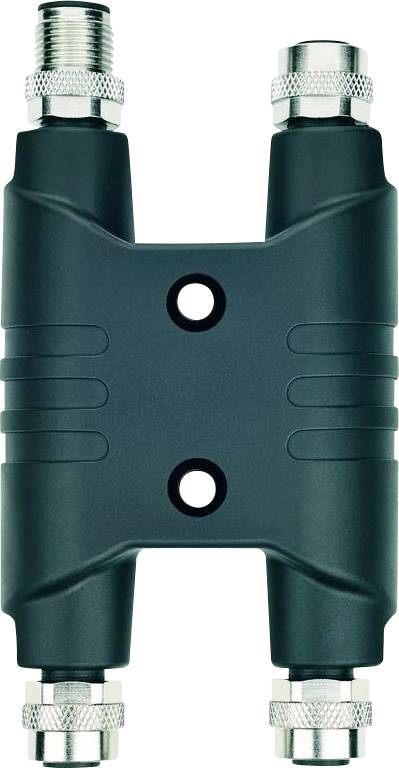

Koaxiální kabelový rozbočovač se čtyřmi přípoji v černém obdélníkovém provedení, určený pro rozdělení signálu z jednoho vstupu do několika výstupů.

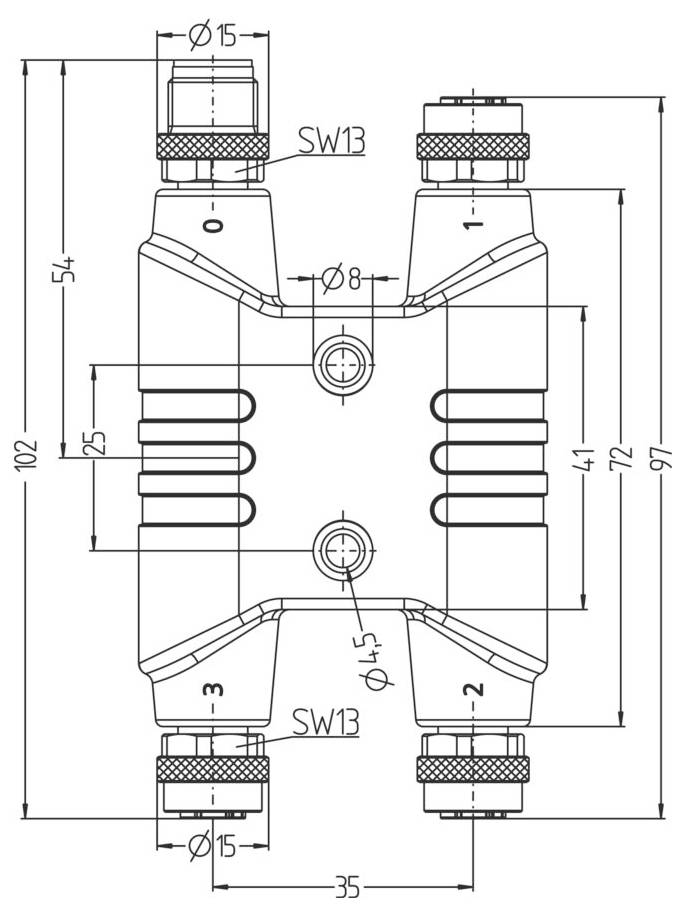

Technický diagram kovového konektoru s označenými rozměry. Rozměry zahrnují celkovou výšku 102 mm, šířku 54 mm a různé průměry.

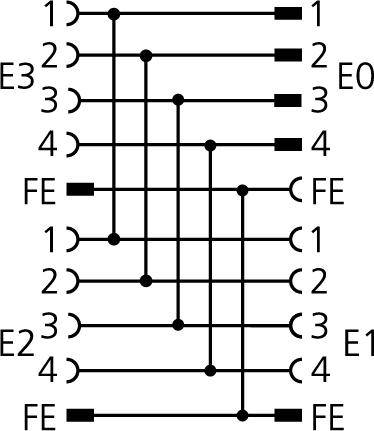

"Diagram křížového přepínače 4x4" zobrazující propojení mezi vstupy E0, E1, E2, E3 a výstupy FE, přičemž každý má čtyři linky označené 1 až 4.
1/3
Kategorie produktu
rozdělovač a adaptér pro senzory - aktory
Provedení
adaptér
Strana připojení A
zástrčka M12, rovná
Strana připojení B
zásuvka M12, rovná
Počet pólů
4+PE
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 916,53 Kč
3
3% = 159,27 Kč
1 863,44 Kč
5
4% = 371,80 Kč
1 842,17 Kč
10
5% = 885,50 Kč
1 827,98 Kč
25
5% = 2 611,50 Kč
1 812,07 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (1 916,53 Kč / kus)
1 916,53 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-111
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • Jmenovité napětí (strana a | strana B): 63VDC
  • Materiál kontaktů (strana a | strana B): Kov, CuZn, pozlacený
  • Materiál kontaktu (strana a | strana B): Plast, PA, BK
  • Materiál přehozu (strana a | strana B): Kov, CuZn, poniklovaný
  • Počet pólů (strana a | strana B): 4+FE
  • Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 16 A.
  • Výstup (strana a | strana B): Zástrčka, M12; zásuvka, M12
  • KÓDOVÁNÍ (strana a | strana B): L
Typ

PL-4HM12-S5-3K5

Kategorie produktu

rozdělovač a adaptér pro senzory - aktory

Provedení

adaptér

Strana připojení A

zástrčka M12, rovná

Strana připojení B

zásuvka M12, rovná

Počet pólů

4+PE

Jmenovité napětí

63 V/DC

Jmenovitý proud

16 A

Jmenovitý proud - filtr

16 A

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

L

Materiál kontaktu

Cu Zn

Kontaktní plocha

pozlacený

Min. teplota

-30 °C

Max. teplota

90 °C

Číslo výrobce

8075821

Obsah

1 ks

Ke stažení

List technických údajů

List technických údajů 3553484 Escha PL-4HM12-S5-3K5 rozdělovač a adaptér pro senzory - aktory , 8075821, piny: 4+PE, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553484 Escha PL-4HM12-S5-3K5 rozdělovač a adaptér pro senzory - aktory , 8075821, piny: 4+PE, 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.

Tento text byl přeložen strojově.
