Escha MB-FKM5-FSM5-FKM5 rozdělovač a adaptér pro senzory - aktory , 8024976, piny: 5, 1 ks

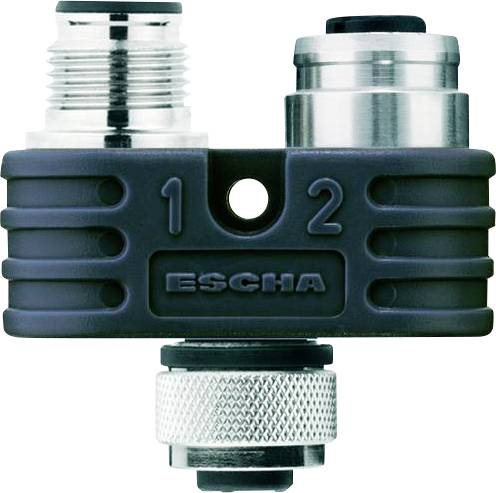

Dvooportový konektor označený 'Escha' se dvěma kovovými zásuvkami označenými '1' a '2' na černé základně a samostatným kovovým víčkem.

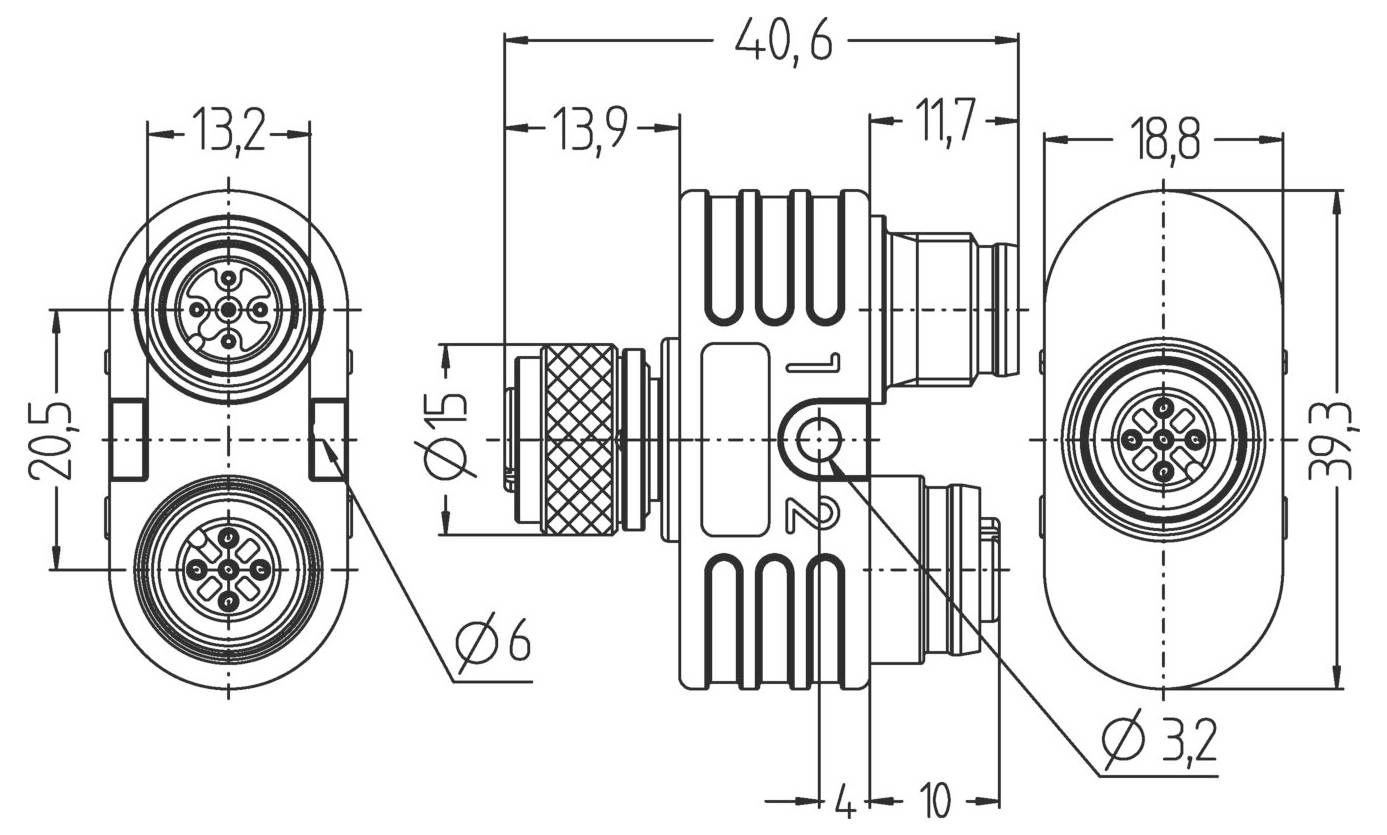

Technický výkres konektoru s rozměry. Levá sekce zobrazuje čelní pohled a pravá sekce zobrazuje boční pohled. Klíčové měřené údaje zahrnují šířky (13,2, 20,5) a délky (13,9, 40,6).

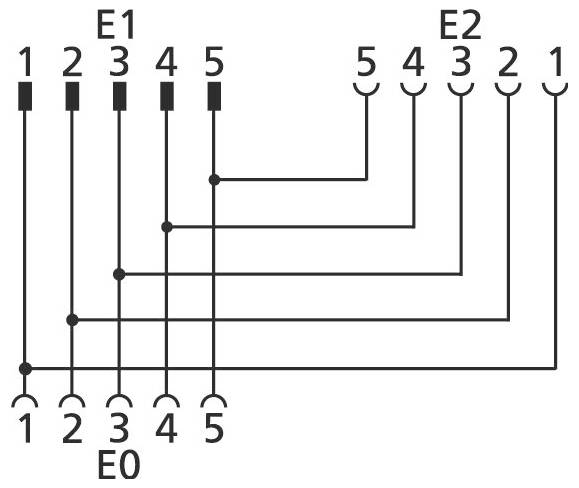

Diagram znázorňující 5x5 drátěnou matici se dvěma protilehlými hranami označenými E0 a E2. Propojení spojují numericky označené body na každé hraně.
1/3
Kategorie produktu
rozdělovač a adaptér pro senzory - aktory
Provedení
adaptér
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M12, rovná
Počet pólů
5
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
557,85 Kč
3
4% = 72,78 Kč
533,59 Kč
5
6% = 169,85 Kč
523,88 Kč
10
7% = 403,90 Kč
517,46 Kč
25
9% = 1 192,25 Kč
510,16 Kč
50
10% = 2 789,00 Kč
502,07 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (557,85 Kč / kus)
557,85 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BU
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-101
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • Jmenovité napětí (strana a | strana B): 60 V.
  • Materiál kontaktů (strana a | strana B): Kov, CuZn, pozlacený
  • Materiál kontaktu (strana a | strana B): Plast, TPU, BK
  • Materiál přehozu (strana a | strana B): Kov, CuZn, poniklovaný
  • Počet pólů (strana a | strana B): 5
  • Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 4 A.
  • Výstup (strana a | strana B): Zásuvka, M12; zástrčka, M12
  • KÓDOVÁNÍ (strana a | strana B): A
Typ

MB-FKM5-FSM5-FKM5

Kategorie produktu

rozdělovač a adaptér pro senzory - aktory

Provedení

adaptér

Strana připojení A

zásuvka M12, rovná

Strana připojení B

zástrčka M12, rovná

Počet pólů

5

Jmenovité napětí

60 V

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Připojení

KONEKTOR

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ A

Materiál kontaktu

Cu Zn

Vlastnosti

kódové označení A

Min. teplota

-30 °C

Max. teplota

90 °C

Číslo výrobce

8024976

Obsah

1 ks

Ke stažení

List technických údajů

List technických údajů 3553370 Escha MB-FKM5-FSM5-FKM5 rozdělovač a adaptér pro senzory - aktory , 8024976, piny: 5, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553370 Escha MB-FKM5-FSM5-FKM5 rozdělovač a adaptér pro senzory - aktory , 8024976, piny: 5, 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.

Tento text byl přeložen strojově.
