Escha IE-WASSY4.029-3-IE-WASSY4.029/S2171 Spojovací kabel, 8035526, piny: 4, 3.0 m, 1 ks

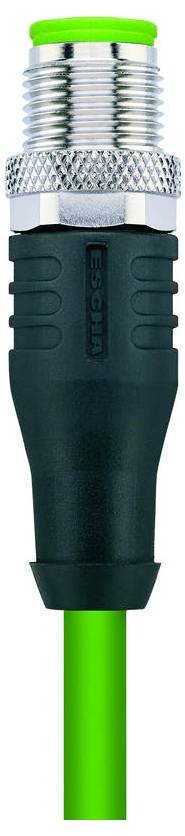

Zelený ethernetový kabel s kovovým konektorem a černým pláštěm, pohled shora.

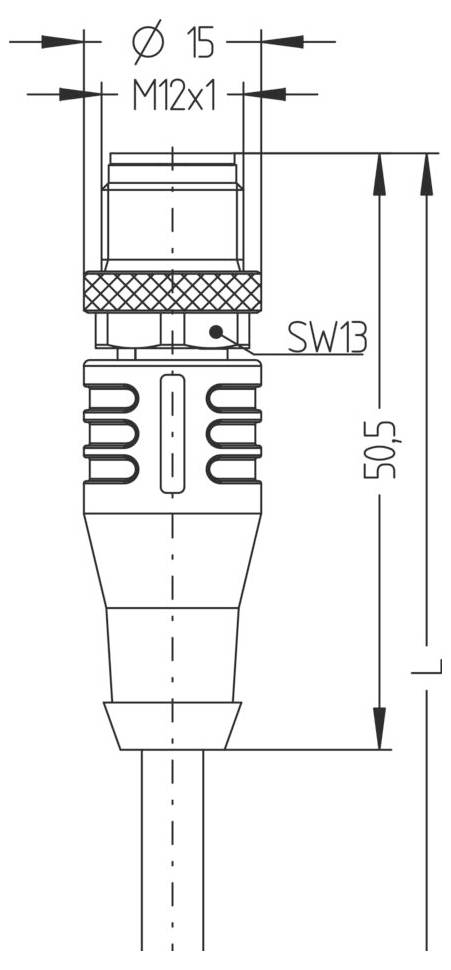

Technický výkres konektoru M12 s vyznačenými rozměry. Průměr 15 mm, délka 50,5 mm, velikost závitu M12x1, velikost klíče SW13.
1/2
Kategorie produktu
Spojovací kabel
Norma zástrčky
senzorika konektoru
Strana připojení A
zástrčka M12, rovná
Strana připojení B
zástrčka M12, rovná
Počet pólů
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
982,64 Kč
3
3% = 95,79 Kč
950,71 Kč
5
5% = 223,55 Kč
937,93 Kč
10
5% = 531,50 Kč
929,49 Kč
25
6% = 1 569,75 Kč
919,85 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (982,64 Kč / kus)
982,64 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • BARVY ŽIL: WH, BU, OG, YE
  • Průřez žíly: 1x 4 x AWG22, hvězdicový čtyřr
  • Vnější průměr pláště: 6,50 mm
  • Zvláštní vlastnosti: Nehořlavý, bezhalogenový, vysoká flexibilita, hydrolyzovaný, bez SYLAMU, odolný proti mikrobům, oleji, odolný proti ozonu, PROFINET typ C, recyklovatelný, odpovídá RoHS, odolný proti kyselinám a louhu, pro vlečné řetězy, odolný proti mořské vodě, UN ECE R 118, odolný vůči UV záření
  • Poloměr ohybu (v pohybu): 8 x Ø vedení
  • Poloměr ohybu (pevný): 4 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S2171, PUR, UL
  • Rozměry 7 x 0,25 mm
  • Barva pláště: GN, podobně RAL6018
  • Materiál izolace žil: FRNC
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu 600 v UL rating
  • Tažný řetěz: 3 mil. cyklů Mio
  • Teplotní rozsah (v pohybu): -30°C...+70°C.
  • Teplotní rozsah (pevný): -40°C...+75°C.
  • Jmenovité napětí (strana a | strana B): 60 V.
  • Průchodový odpor (strana a | strana B): 5 mΩ
  • Izolační odpor (strana a | strana B): ≥ 108 Ω
  • Materiál těla rukojeti (strana a | strana B): Plast, TPU, BK
  • Materiál kontaktů (strana a | strana B): Kov, CuSn, pozlacený
  • Materiál držáku kontaktu (strana a | strana B): Plast, TPU, GN
  • Materiál přehozu (strana a | strana B): Kov, CuZn, poniklovaný
  • Mechanická životnost (strana a | strana B): >100 cyklů zapojení
  • Normy (strana a | strana B): IEC 61076-2-101
  • Obsazení pinů (strana a | strana B): 1 YE, 2 WH, 3 OG, 4 BU
  • Počet pólů (strana a | strana B): 4
  • Ochrana (namontovaná) (strana a | strana B): IP65, IP67, IP68
  • Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 4.0 A.
  • Okolní teplota (strana a | strana B): -30°C...+90°C.
  • Stupeň znečištění (strana a | strana B): 3
  • Stínění (strana a | strana B): Se stíněním
  • Konektor (strana a | strana B): Zástrčka, rovná, M12
  • Přenosové vlastnosti (strana a | strana B): CAT5e
  • Přenosové vlastnosti: CAT5e
  • KÓDOVÁNÍ (strana a | strana B): D
Typ

IE-WASSY4.029-3-IE-WASSY4.029/S2171

Kategorie produktu

Spojovací kabel

Norma zástrčky

senzorika konektoru

Strana připojení A

zástrčka M12, rovná

Strana připojení B

zástrčka M12, rovná

Počet pólů

4

Délka kabelu

3.0 m

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Vnější Ø

6.50 mm

Připojení

zástrčka M12

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ D

Materiál kontaktu

CuSn pozlacený

Min. teplota

-40 °C

Max. teplota

75 °C

Číslo výrobce

8035526

Obsah

1 ks

Průměr

6.50 mm

Ke stažení

List technických údajů

List technických údajů 3553386 Escha IE-WASSY4.029-3-IE-WASSY4.029/S2171 Spojovací kabel, 8035526, piny: 4, 3.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553386 Escha IE-WASSY4.029-3-IE-WASSY4.029/S2171 Spojovací kabel, 8035526, piny: 4, 3.0 m, 1 ks

Popis

Stíněné vedení PUR pro bezpečný a průmyslový přenos dat v automatizační a průmyslové technice. Vedení je ověřeno CMX a splňuje požadavky podle Cat5e (elektr. Vlastnosti podle normy EN50288-2-1). Materiály a konstrukce umožňují zvýšené mechanické namáhání (oděr, ohyby, otřesy atd.) vedení. Použití v energetických řetězcích s až 3 Mio. Ohybovými cykly je možné bez rizika.
