Escha IE-WASSX8.066-5-IE-RJ45SS8.002/S3500 Spojovací kabel, 8053289, piny: 8, 5.0 m, 1 ks

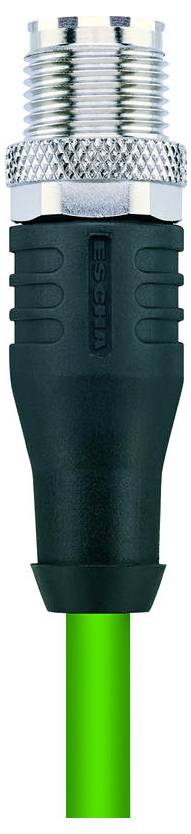

Detailní záběr černého a stříbrného elektrického konektoru se zeleným kabelem, používaného v průmyslových nebo elektronických aplikacích.

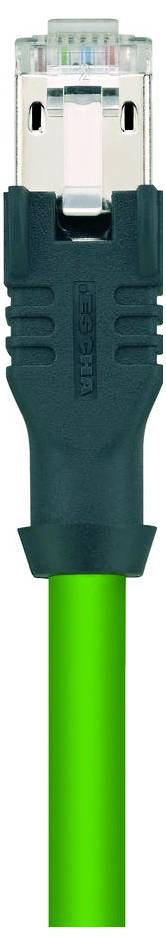

Zelený síťový kabel RJ45 Ethernet s průhledným konektorem, který se často používá pro počítačové sítě a internetové připojení.

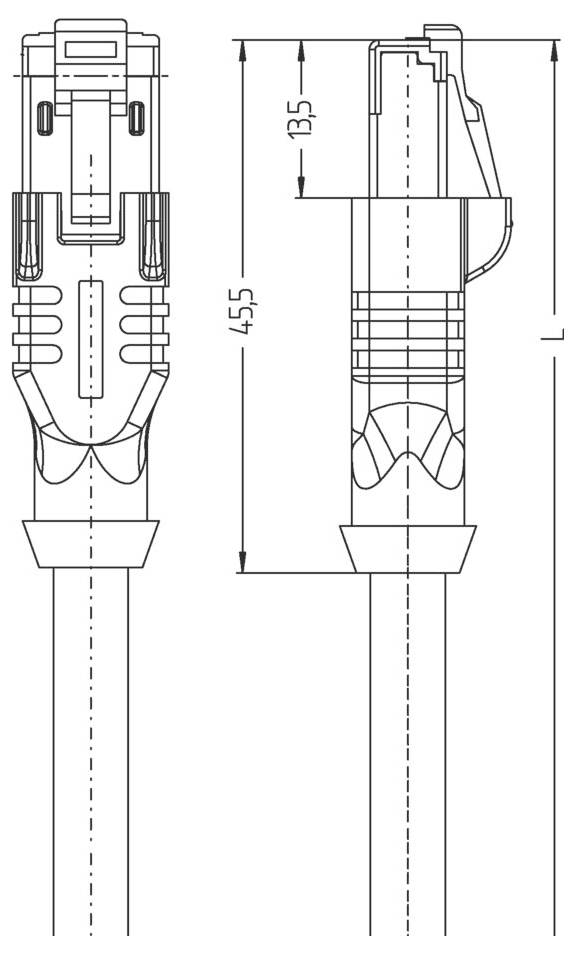

Technický výkres elektrického konektoru, zobrazující boční a čelní pohled. Rozměry jsou vyznačeny jako 45,5 mm na výšku a 13,5 mm na šířku.

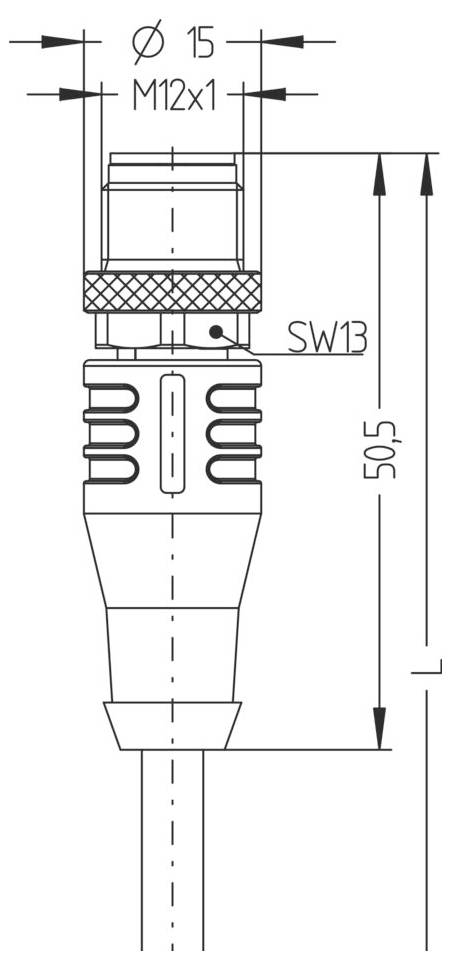

'Technický výkres konektoru zobrazující rozměry: Průměr Ø 15, délka 50,5, závit M12x1, velikost klíče Sw13.'
Kruhový diagram rozdělený do čtyř kvadrantů, přičemž každý obsahuje očíslované kruhy od 1 do 8, uspořádané v sequenčním pořadí.
1/5
Kategorie produktu
Spojovací kabel
Norma zástrčky
RJ45
Strana připojení A
zástrčka M12, rovná
Strana připojení B
zástrčka RJ45
Počet pólů
8
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 577,69 Kč
3
3% = 131,13 Kč
1 533,98 Kč
5
4% = 306,10 Kč
1 516,47 Kč
10
5% = 729,00 Kč
1 504,79 Kč
25
5% = 2 149,75 Kč
1 491,70 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (1 577,69 Kč / kus)
1 577,69 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • BARVY ŽIL: WH/OG; WH/GN; WH/BN; WH/BU
  • Průřez žíly: 4 x 2 x 0,14 mm²
  • Vnější průměr pláště: 6,40 mm
  • Zvláštní vlastnosti: Bezhalogenové, vysoká flexibilita, hydrolyzovaný test, žádné šíření požáru, žádné korozivní plyny, bez LABS, odolné proti mikrobům, oleji, recyklovatelné, v souladu s RoHS, odolný proti kyselinám a louhu, odolný proti mořské vodě, UN ECE R 118, odolný vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S3500, PUR, UL
  • Rozměry 7 x 0,16 mm
  • Barva pláště: GN, podobně RAL6018
  • Materiál izolace žil: PE
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu 30 v UL rating
  • Teplotní rozsah (v pohybu): -20°C...+60°C.
  • Teplotní rozsah (pevný): -40°C...+80°C.
  • KÓDOVÁNÍ: X
  • Materiál přehozu: Kov, CuZn, poniklovaný
  • Stínění: ano
  • Izolační odpor (strana a | strana B): ≥ 108 Ω
  • Počet pólů (strana a | strana B): 8
  • Konektor (strana a | strana B): Zástrčka, rovná, M12; zástrčka, rovná, RJ45
  • Stínění (strana a | strana B): Se stíněním
  • Přenosové vlastnosti (strana a | strana B): CAT6a
  • Přenosové vlastnosti: Cat7
  • Osazení (strana a | strana B): T568B
  • Materiál kontaktů (strana a | strana B): Kov, CuZn, pozlacený; kov, CuSn, pozlacený
  • Materiál držáku kontaktu (strana a | strana B): Plast, PA; plast
  • Mechanická životnost (strana a | strana B): >100 cyklů zapojení;>750 cyklů zapojení
  • Normy (strana a | strana B): IEC 61076-2-109; IEC 60603-7-51
  • Materiál stínícího krytu (strana a | strana B): Kov, CuZn, poniklovaný
  • Obsazení pinů (strana a | strana B): 1 WHOG, 2 OG; 3 WHGN, 4 GN; 5 WHBN, 6 BN; 7 WHBU, 8 BU; 1 WHOG, 2 OG; 3 WHGN, 4 BU; 5 WHBU, 6 GN; 7 WHBN, 8 BN
  • Ochrana (namontovaná) (strana a | strana B): IP65, IP67, IP68; IP20
  • Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 0.5 a; 1.0 A.
  • Okolní teplota (strana a | strana B): -30°C....+90°C; - 40 °C..+70°C.
  • Stupeň znečištění (strana a | strana B): 2; 1
  • Jmenovité napětí (strana a | strana B): 50 v/AC; 60 v/DC; 60 V.
  • Jmenovitý proud 0,5A
  • Materiál těla rukojeti (strana a | strana B): Plast, TPU, BK; plast, TPE, BK
Typ

IE-WASSX8.066-5-IE-RJ45SS8.002/S3500

Kategorie produktu

Spojovací kabel

Norma zástrčky

RJ45

Strana připojení A

zástrčka M12, rovná

Strana připojení B

zástrčka RJ45

Počet pólů

8

Délka kabelu

5.0 m

Materiál pláště

PUR

Jmenovité napětí

50 V/AC

60 V/DC

60 V

Jmenovitý proud

0.5 A

Jmenovitý proud - filtr

500 mA

Vnější Ø

6.40 mm

Průřez vodiče (kabely senzor-aktor)

0.14 mm²

Připojení

zástrčka M12

Barva

RAL 6018 (zelenožlutá)

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ X

Materiál kontaktu

Cu Zn

Kontaktní plocha

pozlacený

Vlastnosti

bez halogenů

Min. teplota

-40 °C

Max. teplota

90 °C

Číslo výrobce

8053289

Obsah

1 ks

Průměr

6.40 mm

Ke stažení

List technických údajů

List technických údajů 3553449 Escha IE-WASSX8.066-5-IE-RJ45SS8.002/S3500 Spojovací kabel, 8053289, piny: 8, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553449 Escha IE-WASSX8.066-5-IE-RJ45SS8.002/S3500 Spojovací kabel, 8053289, piny: 8, 5.0 m, 1 ks

Popis

Stíněné vedení PUR pro bezpečný a průmyslový přenos dat v automatizační a průmyslové technice. Vedení splňuje požadavky podle ULStyle 20963 a splňuje požadavky podle Cat7 (elektr. Vlastnosti podle normy EN50288-4-2). Materiály a konstrukce umožňují zvýšené mechanické namáhání (oděr, ohyb, otřes atd.) vedení.

Tento text byl přeložen strojově.
