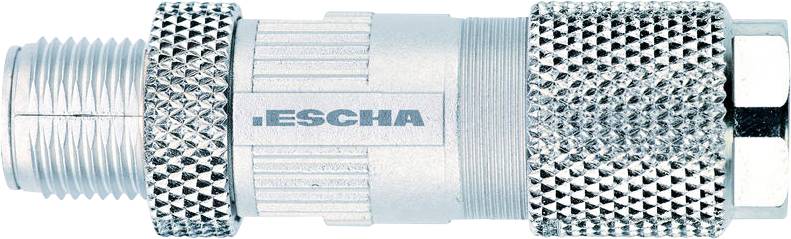

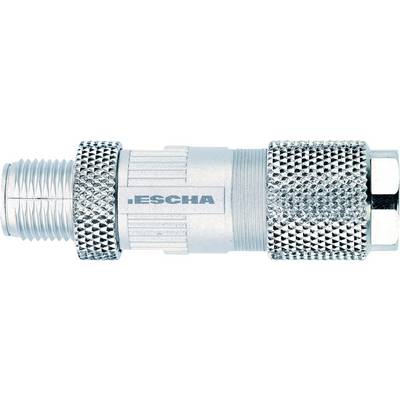

Escha IE-WASCSY4S neupravený zástrčkový konektor pro senzory - aktory, 8065954, piny: 4, 1 ks

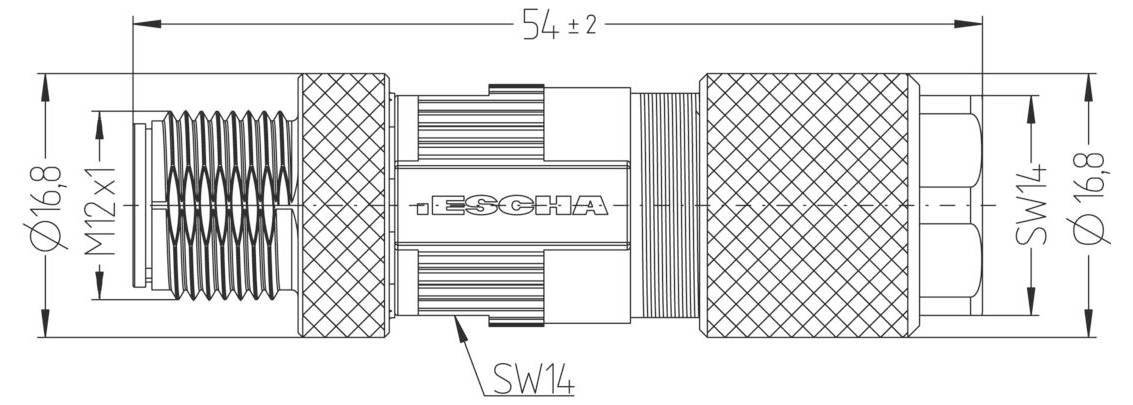

Technický výkres válcového konektoru s vyznačenými rozměry. Průměr 16,8 mm, délka 54 ±2 mm, závitové konce označeny M12x1 a SW14.

1/2

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Norma zástrčky

RJ45

Strana připojení A

zástrčka M12, rovná

Počet pólů

Jmenovité napětí

60 V

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

8 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (491,74 Kč / kus)

491,74 Kč

Bez DPH.

Už jen 8 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Jmenovité napětí: 60V
Izolační odpor: ≥ 108 Ω
Materiál těla rukojeti: Poniklovaný zinkový odlitek
Materiál kontaktů: Kov, CuZn, pozlacený
Materiál držáku kontaktu: Plast, PA, GN
Mechanická životnost: >100 cyklů zapojení
Normy IEC 61076-2-101
Počet pólů: 4
Ochrana (namontovaná): IP65, IP67
Konektor: Zástrčka, rovná, M12
Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
Okolní teplota: -40°C...+85°C.
Stupeň znečištění: 3
KÓDOVÁNÍ: D
Průchodový odpor 10 mΩ
Materiál přehozu: Zinkový odlitek, poniklovaný
Stínění: Se stíněním
Typ připojení: Řezný/svorkový konektor
PRŮŘEZ PŘIPOJENÍ: AWG 24/1 - AWG 22/1, AWG 26/7 - AWG 22/7
Průchod kabelu: 6... 9,7 mm
Přenosové vlastnosti: CAT5e
Šok & vibrace: Třída 1, kategorie B (DIN EN 61373)
Teplotní rozsah: TX (-40°C...+90°C)
Průměr žil: Max. 1,6 mm
Požární ochrana podle DIN EN 45545-2 HL1-3

Typ: IE-WASCSY4S

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Norma zástrčky: RJ45

Strana připojení A: zástrčka M12, rovná

Počet pólů: 4

Jmenovité napětí: 60 V

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Připojení: přípojka IDC

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Kódování: Typ D

Materiál kontaktu: Cu Zn

Vlastnosti: stíněný

Min. teplota: -40 °C

Max. teplota: 90 °C

Číslo výrobce: 8065954

Obsah: 1 ks

Ø kabelu do: 9.7 mm

Ø kabelu od: 6 mm

Průměr kabelu (rozsah): 6 - 9.7 mm

Ke stažení

List technických údajů

List technických údajů 3553468 Escha IE-WASCSY4S neupravený zástrčkový konektor pro senzory - aktory, 8065954, piny: 4, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553468 Escha IE-WASCSY4S neupravený zástrčkový konektor pro senzory - aktory, 8065954, piny: 4, 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.
