Escha IE-FKFDSY4.082-1-IE-RJ45SS8.005/S3400 Zásuvka s přírubou, 8060876, piny: 4, 1.0 m, 1 ks

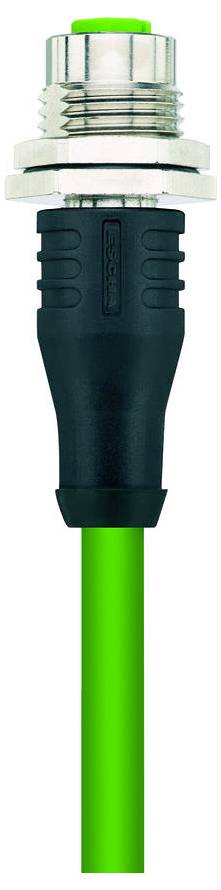

Zelený kabel s černým konektorem a kovovým závitovým zakončením je zobrazen vertikálně.
Zelený koaxiální kabel s kovovým konektorem na jednom konci, používaný pro přenos dat nebo televizních signálů.

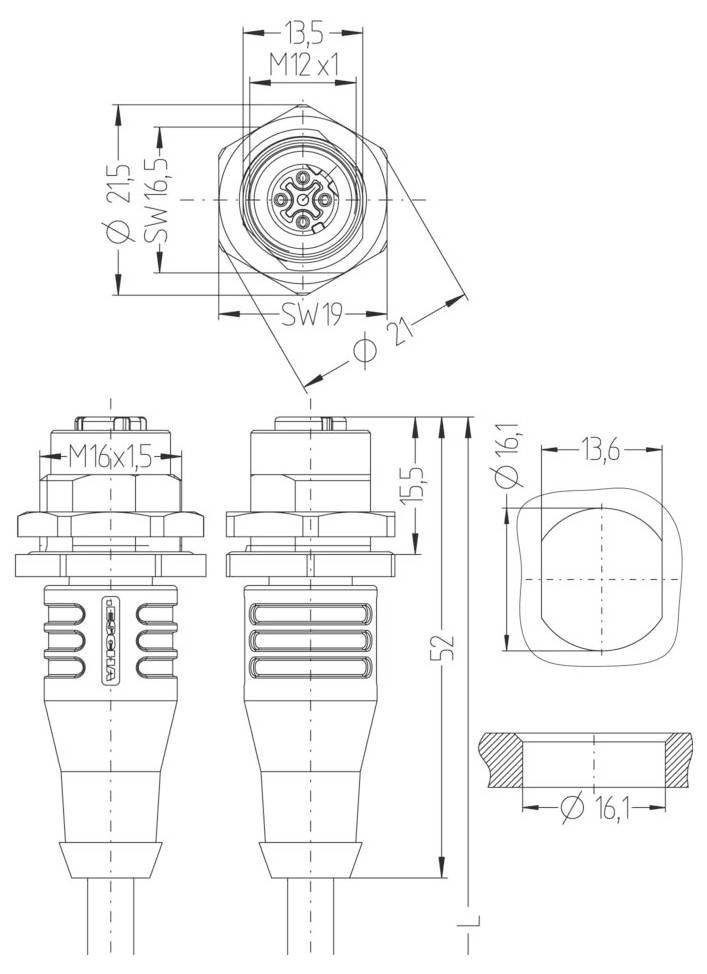

Technický výkres konektoru M12 se specifikacemi rozměrů a velikostí závitů, včetně závitu M16x1,5, výšky 55 mm.

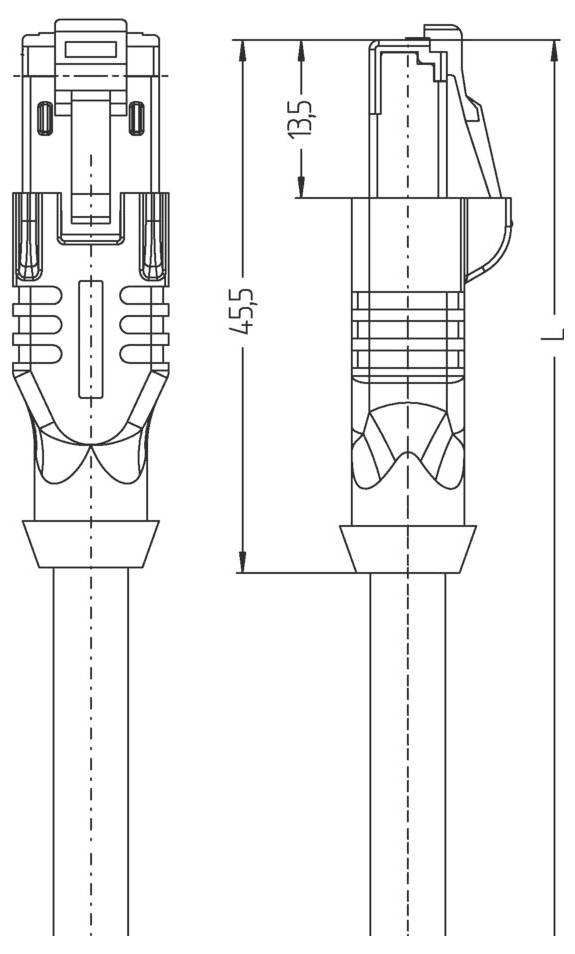

Technický výkres kabelové spojky s bočním a předním pohledem. Rozměry jsou udány jako 455 a 135 jednotek.
1/4
Kategorie produktu
Zásuvka s přírubou
Norma zástrčky
RJ45
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka RJ45
Počet pólů
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
896,69 Kč
3
3% = 87,42 Kč
867,55 Kč
5
5% = 204,00 Kč
855,89 Kč
10
5% = 485,10 Kč
848,18 Kč
25
6% = 1 432,25 Kč
839,40 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (896,69 Kč / kus)
896,69 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Počet pólů: 4
  • BARVY ŽIL: WHBU/BU, WHOG/OG
  • Průřez žil 1 x 4 x AWG26, hvězdicový čtyřr
  • Vnější průměr pláště: 4,80 mm
  • Zvláštní vlastnosti: Bezhalogenové, vysoká flexibilita, hydrolyzovaný, bez SYŘIDLOVÉ LALOJE, mikropevné, odolný vůči oleji, ozonový, recyklovatelný, v souladu s RoHS, odolný proti kyselinám a louhu, použitelné s vlečnými řetězy, odolné proti mořské vodě, UV odolné
  • Poloměr ohybu (v pohybu): 7,5 x Ø vedení
  • Poloměr ohybu (pevný): 4 x Ø vedení
  • KVALITA VEDENÍ: S3400, PUR, UL
  • Rozměry 19 x 0,10 mm
  • Barva pláště: GN, podobně RAL6018
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu 300 v UL rating
  • Teplotní rozsah (v pohybu): -30°C...+70°C.
  • Teplotní rozsah (pevný): -40°C...+80°C.
  • KÓDOVÁNÍ: D
  • Materiál těla rukojeti (strana a | strana B): Plast, TPU, BK
  • Konektor (strana a | strana B): Zásuvka, rovná, M12; zástrčka, rovná, RJ45
  • Stínění (strana a | strana B): Se stíněním
  • Přenosové vlastnosti (strana a | strana B): CAT5e
  • Přenosové vlastnosti: CAT5
  • Materiál přírubového pouzdra: Kov, CuZn, poniklované
  • Materiál vnější těsnění: NBR
  • Osazení (strana a | strana B): T568B
  • Materiál kontaktů (strana a | strana B): Kov, CuSn, pozlacený; kov, CuZn, pozlacený
  • Materiál držáku kontaktu (strana a | strana B): Plast, PA, GN; plast
  • Mechanická životnost (strana a | strana B): >100 cyklů zapojení;>750 cyklů zapojení
  • Normy (strana a | strana B): IEC 61076-2-101/-109; IEC 60603-7-5
  • Materiál stínícího krytu (strana a | strana B): Kov, CuZn, poniklovaný
  • Obsazení pinů (strana a | strana B): 1 WHOG, 2 WHBU, 3 OG, 4 BU; 1 WHOG, 2 OG, 3 WHBU, 6 BU
  • Ochrana (namontovaná) (strana a | strana B): IP65, IP67, IP68; IP20
  • Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 4.0 a; 1.0 A.
  • Okolní teplota (strana a | strana B): -30°C....+90°C; - 40 °C..+70°C.
  • Stupeň znečištění (strana a | strana B): 3; 1
  • Jmenovité napětí (strana a | strana B): 250 v; 60 V.
  • Jmenovitý proud: 1,0 V.
Typ

IE-FKFDSY4.082-1-IE-RJ45SS8.005/S3400

Kategorie produktu

Zásuvka s přírubou

Norma zástrčky

RJ45

Strana připojení A

zásuvka M12, rovná

Strana připojení B

zástrčka RJ45

Počet pólů

4

Délka kabelu

1.0 m

Materiál pláště

PUR

Jmenovité napětí

250 V

60 V

Jmenovitý proud

1.0 A

Jmenovitý proud - filtr

1 A

Vnější Ø

4.80 mm

Připojení

zásuvka M12

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ D

Materiál kontaktu

Cu Zn

Vlastnosti

lze použít pro vlečení

Min. teplota

-40 °C

Max. teplota

90 °C

Číslo výrobce

8060876

Obsah

1 ks

Průměr

4.80 mm

Ke stažení

List technických údajů

List technických údajů 3553462 Escha IE-FKFDSY4.082-1-IE-RJ45SS8.005/S3400 Zásuvka s přírubou, 8060876, piny: 4, 1.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553462 Escha IE-FKFDSY4.082-1-IE-RJ45SS8.005/S3400 Zásuvka s přírubou, 8060876, piny: 4, 1.0 m, 1 ks

Popis

Stíněný ethernetový kabel z PUR pro bezpečný a průmyslový přenos dat v automatizační a průmyslové technice. Požadavky v reálném čase na základě IEC61158 jsou proveditelné. Kabel splňuje požadavky UL-Style 21815 (80 ° / 300 v) a požadavky dle Cat5 (elektr. Vlastnosti podle normy EN50288-2-2). Materiály a konstrukce pro zvýšené mechanické namáhání (oděr, ohyby, otřesy atd.) vedení. Použití možné v řetězovém provozu / při Torsion. Vysoká pevnost v tahu díky vloženým kevlarovým leaderům.

Tento text byl přeložen strojově.
