Konektory a kabelyKonektoryPrůmyslové konektoryPropojovací technika pro senzory a aktory

Escha FB-WAKH4-10/S3930 připojovací kabel pro senzory - aktory, 8058558, piny: 4, 10.0 m, 1 ks

Modrý kabel s kovovým zakončením, pravděpodobně určený pro připojování elektronických zařízení.

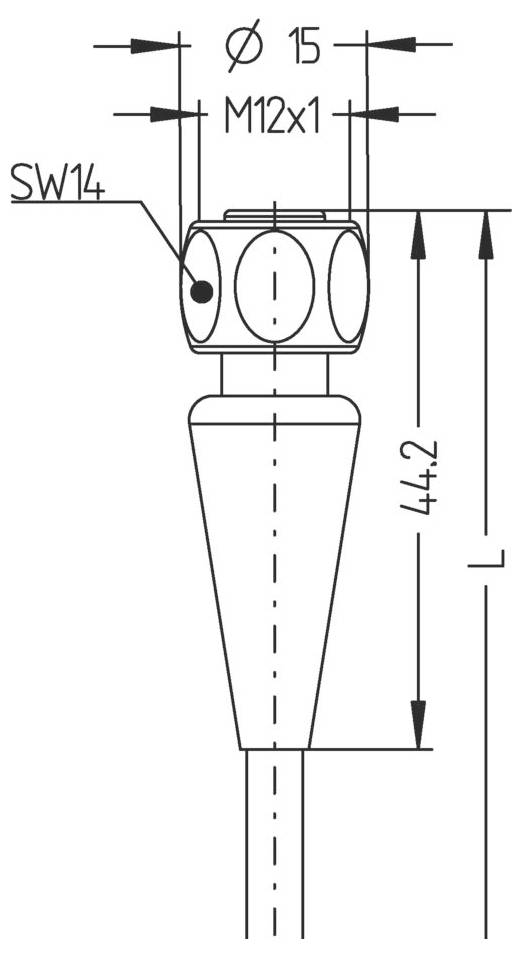

Technický výkres kabelového konektoru zobrazující válcové těleso se závitem M12x1, průměrem 15 mm a délkou 44,2 mm.
1/2
Kategorie produktu
připojovací kabel pro senzory - aktory
Strana připojení A
zásuvka M12, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
4
Délka kabelu
10.0 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Okamžité doručení: Čt 29. 10.
7 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
681,82 Kč
3
4% = 88,98 Kč
652,16 Kč
5
6% = 207,60 Kč
640,30 Kč
10
7% = 493,70 Kč
632,45 Kč
25
9% = 1 457,50 Kč
623,52 Kč
50
10% = 3 409,00 Kč
613,64 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (681,82 Kč / kus)
681,82 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Už jen 7 Ks skladem!
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 250 v; 30 V.
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): EPDM
  • Materiál těla rukojeti: Plast, TPE, GY
  • Materiál kontaktů: Kov, CuZn, pozlacený
  • Materiál držáku kontaktu: Plast, PP, GY
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-101
  • Obsazení pinů: 1 BN, 2 WH, 3 BU, 4 BK
  • Počet pólů: 4
  • Ochrana (namontovaná): IP65, IP67, IP68, IP69
  • Konektor: Zásuvka, rovná, M12
  • Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
  • Okolní teplota: -40°C...+105°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: BN, WH, BU, BK
  • Průřez žíly: 4 x 0,34 mm²
  • Vnější průměr pláště: 4,60 mm
  • Zvláštní vlastnosti: Zvýšená tepelná odolnost, bez halogenů, vynikající odolnost proti kyselinám a louhu, hydrolyzovaný, bez LABS, odolné proti ozonu, recyklovatelné, splňuje RoHS, splňuje použitelné pro vlečné řetězy, je odolný proti mořské vodě, torzní, ověřená odolnost proti P3 topactive, flexibilní při nízkých teplotách
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • Kvalita vedení: S3930, TPE
  • Rozměry 42 x 0,10 mm
  • Barva pláště: GY, podobně RAL7035
  • Materiál izolace žil: PP
  • Materiál pláště kabelu: TPE
  • Jmenovité napětí kabelu: ≤ 300 v/AC
  • Vložka pro vlečné řetězy: Min. 3 mil. cyklů Mio při max. 10 m /s² zrychlení
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -25°C...+105°C.
  • Teplotní rozsah (pevný): -40°C...+105°C.
  • Torze: Min. ± 180 °/m
  • KÓDOVÁNÍ: A
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál výhozu: Ušlechtilá ocel, V4A
  • Stínění: Ne
  • Styl UL AWM: 22126
Typ

FB-WAKH4-10/S3930

Kategorie produktu

připojovací kabel pro senzory - aktory

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

4

Délka kabelu

10.0 m

Materiál pláště

TPE

Jmenovité napětí

250 V

30 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Vnější Ø

4.60 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

Otevřené konce kabelů

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ A

Materiál kontaktu

Cu Zn

maximální průřez

0.34 mm²

Průřez min

0.34 mm²

Vlastnosti

lze použít pro vlečení

Min. teplota

-40 °C

Max. teplota

+105 °C

Číslo výrobce

8058558

Obsah

1 ks

Průměr

4.60 mm

Ø kabelu do

4.60 mm

Ø kabelu od

4.60 mm

Průměr kabelu (rozsah)

4.60 - 4.60 mm

Ke stažení

List technických údajů

List technických údajů 3553458 Escha FB-WAKH4-10/S3930 připojovací kabel pro senzory - aktory, 8058558, piny: 4, 10.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553458 Escha FB-WAKH4-10/S3930 připojovací kabel pro senzory - aktory, 8058558, piny: 4, 10.0 m, 1 ks

Popis

TPE vedení s vodiči s izolací z polypropylenu. Odolné proti všem běžným kyselým a alkalickým čistidlům a dezinfekčním prostředkům. Plasty bez PVC brání zabarvení a vytvrdnutí detergenty. Je určena k použití v potravinářském a nápojovém průmyslu. Díky použitým materiálům je vhodný i pro použití ve strojích a zařízeních. Vysoká stabilita a dobrá schopnost vlečného řetězu a torzní schopnost.

Tento text byl přeložen strojově.
