Escha AL-WWAK4-5/P00 připojovací kabel pro senzory - aktory, 8049343, piny: 4, 5.0 m, 1 ks

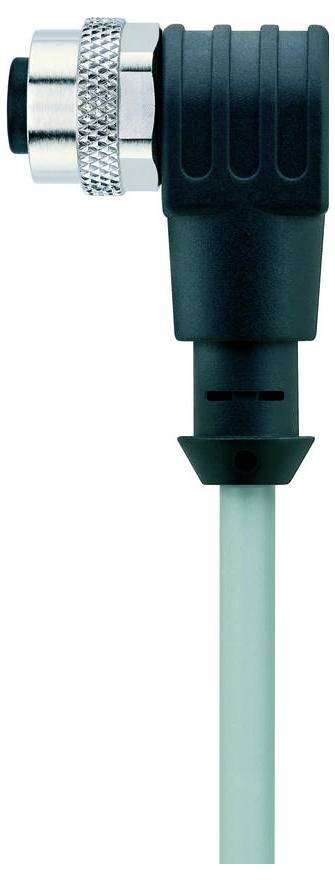

Detailní snímek elektrického konektoru v pravém úhlu s černým a stříbrným designem, připojeného k zelené kabeli, zachycený z bočního pohledu.

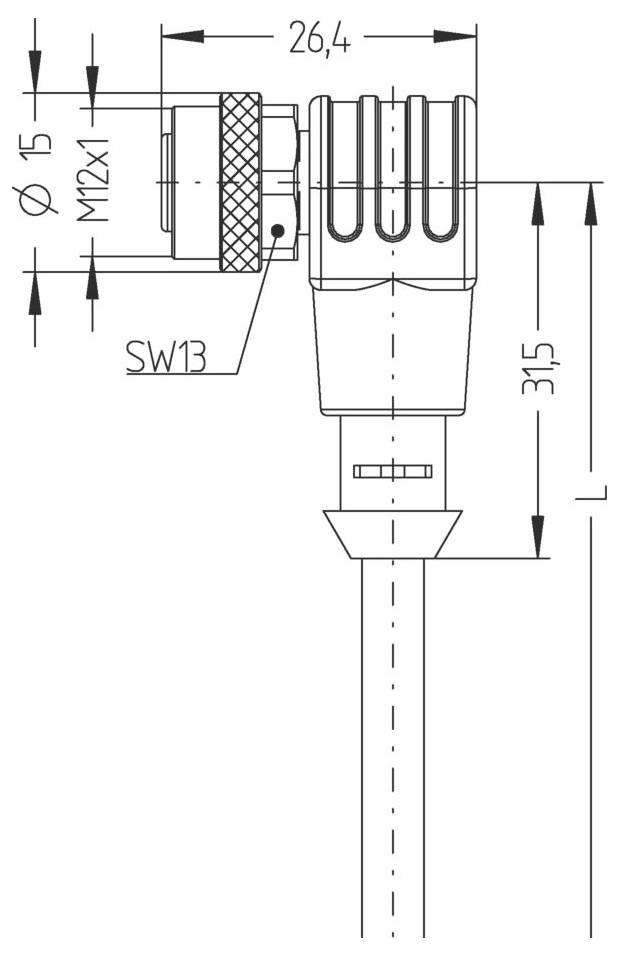

Technický nákres elektrického konektoru: boční pohled znázorňující rozměry, závit M12x1, šířka SW13, průměr 15 mm a délka.
Ilustrace disku se čtyřmi čísly (1 až 4) uspořádanými v kruhovém vzoru, připojenými k šipce směřující dolů.
1/3
Kategorie produktu
připojovací kabel pro senzory - aktory
Strana připojení A
zásuvka M12, zahnutá
Strana připojení B
kabel, otevřený konec
Počet pólů
4
Délka kabelu
5.0 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Okamžité doručení: Čt 29. 10.
3 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
384,30 Kč
3
5% = 57,18 Kč
365,24 Kč
5
7% = 133,35 Kč
357,63 Kč
10
9% = 336,30 Kč
350,67 Kč
25
10% = 936,75 Kč
346,83 Kč
50
11% = 2 192,50 Kč
340,45 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (384,30 Kč / kus)
384,30 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Už jen 3 Ks skladem!
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 250V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Materiál kontaktů: Kov, CuSn, pozlacený
  • Materiál držáku kontaktu: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-101
  • Obsazení pinů: 1 BN, 2 WH, 3 BU, 4 BK
  • Počet pólů: 4
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, zahnutá, M12
  • Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: BN, WH, BU, BK
  • Průřez žíly: 4 x 0,34 mm²
  • Vnější průměr pláště: 4,50 mm
  • Zvláštní vlastnosti: Dobrá odolnost vůči oleji a chemikáliím, bez LABS, odolná proti ozónu, recyklovatelná, v souladu s RoHS, odolný proti kyselinám a louhu, odolný proti mořské vodě, odolný proti UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Kvalita vedení: P00, PVC
  • Rozměry 19 x 0,15 mm
  • Barva pláště: GY, podobně RAL7040
  • Materiál izolace žil: PVC
  • Materiál pláště kabelu: PVC
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Teplotní rozsah (v pohybu): 0 °C... + 80 °C
  • Teplotní rozsah (pevný): -25°C...+80°C.
  • KÓDOVÁNÍ: A
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál přehozu: Kov, CuZn, poniklovaný
Typ

AL-WWAK4-5/P00

Kategorie produktu

připojovací kabel pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

4

Délka kabelu

5.0 m

Materiál pláště

PVC

Jmenovité napětí

250 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Vnější Ø

4.50 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

zásuvka

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ A

Materiál kontaktu

CuSn pozlacený

Kontaktní plocha

pozlacený

maximální průřez

0.34 mm²

Vlastnosti

odolné proti ozonu

Min. teplota

-30 °C

Max. teplota

90 °C

Číslo výrobce

8049343

Obsah

1 ks

Průměr

4.50 mm

Ø kabelu do

4.50 mm

Průměr kabelu (rozsah)

4.50 mm (max)

Ke stažení

List technických údajů

List technických údajů 3553442 Escha AL-WWAK4-5/P00 připojovací kabel pro senzory - aktory, 8049343, piny: 4, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553442 Escha AL-WWAK4-5/P00 připojovací kabel pro senzory - aktory, 8049343, piny: 4, 5.0 m, 1 ks

Popis

PVC kabel pro použití v regulační, řídicí a senzorikové technice. Vhodné pro použití v suchém prostředí u balících strojů, montážních a dopravních technologií. Vysoká flexibilita při nezátěžovém pohybu (lze použít podmíněné energetické řetězy). Je určena k použití v potravinářském a nápojovém průmyslu.

Tento text byl přeložen strojově.
