Escha AL-WWAK4.5-5/S370 připojovací kabel pro senzory - aktory, 8043827, piny: 5, 5.0 m, 1 ks

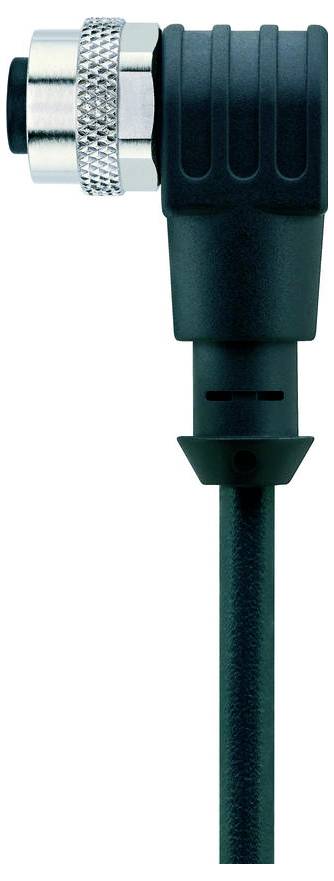

Konektor se žebrovaným úchopem, kovovým šroubovacím víčkem a připojeným kabelem, používaný pro elektronické připojení.

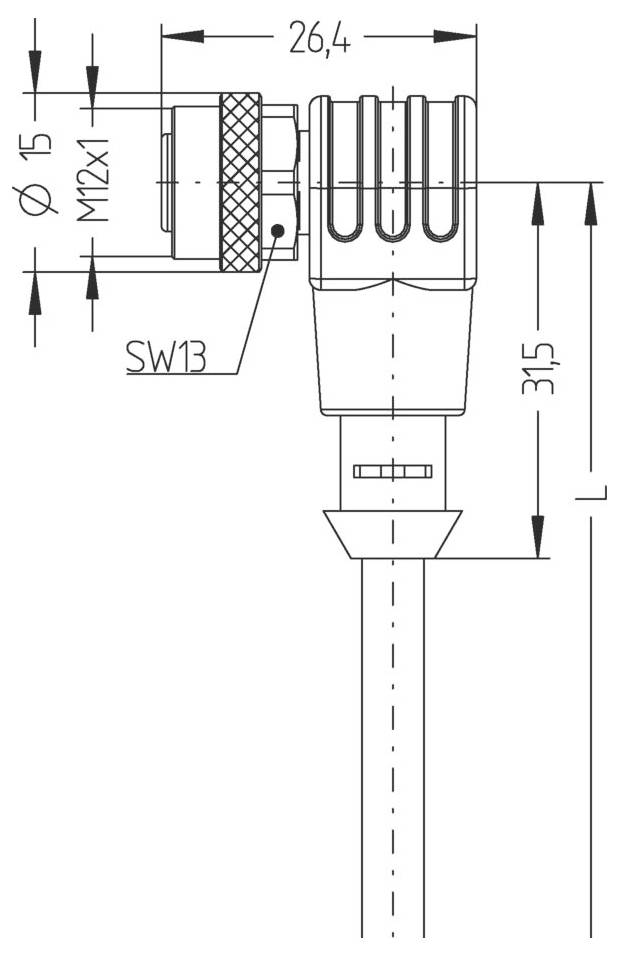

Technický výkres válcového konektoru s vyznačenými rozměry: průměr 15 mm, délka 315 mm, a další specifikace jako závit M12x1.
Diagram znázorňující kruh s čísly 1 až 5 uspořádanými v určitém vzoru, která naznačují pořadí sekvence, se šipkou směřující dolů.
1/3
Kategorie produktu
připojovací kabel pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, zahnutá
Strana připojení B
kabel, otevřený konec
Počet pólů
5
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
511,57 Kč
3
4% = 66,78 Kč
489,31 Kč
5
6% = 155,80 Kč
480,41 Kč
10
7% = 370,40 Kč
474,53 Kč
25
9% = 1 093,50 Kč
467,83 Kč
50
10% = 2 558,00 Kč
460,41 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (511,57 Kč / kus)
511,57 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 60V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Materiál kontaktů: Kov, CuSn, pozlacený
  • Materiál držáku kontaktu: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-101
  • Osazení pinů: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Počet pinů: 5
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, zahnutá, M12
  • Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: BN, WH, BU, BK, GY
  • Průřez žíly: 5 x 0,34 mm²
  • Vnější průměr pláště: 5,20 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 42 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Vložka do vlečného řetězu: 3 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torsion: +/- 180°/m, < 1 mil. cyklů Mio
  • KÓDOVÁNÍ: A
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál přehozu: Kov, CuZn, poniklovaný
Typ

AL-WWAK4.5-5/S370

Kategorie produktu

připojovací kabel pro senzory - aktory

Norma zástrčky

senzorika konektoru

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

5

Délka kabelu

5.0 m

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Vnější Ø

5.20 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

Otevřené konce kabelů

zásuvka M12

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ A

Materiál kontaktu

CuSn pozlacený

Vlastnosti

odolné proti svařovacím jiskrám

odolné proti mořské vodě

ohnivzdorný

odolný vůči olejům

odolná vůči UV záření

torzní

bez obsahu silikonu

odolné proti ozonu

bez halogenů

lze použít pro vlečení

hydrolyzovaný

recyklovatelné

odolné proti kyselinám a louhu

Zobrazit více
Min. teplota

-40 °C

Max. teplota

90 °C

Číslo výrobce

8043827

Obsah

1 ks

Průměr

5.20 mm

Ke stažení

List technických údajů

List technických údajů 3553404 Escha AL-WWAK4.5-5/S370 připojovací kabel pro senzory - aktory, 8043827, piny: 5, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553404 Escha AL-WWAK4.5-5/S370 připojovací kabel pro senzory - aktory, 8043827, piny: 5, 5.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).

Tento text byl přeložen strojově.
