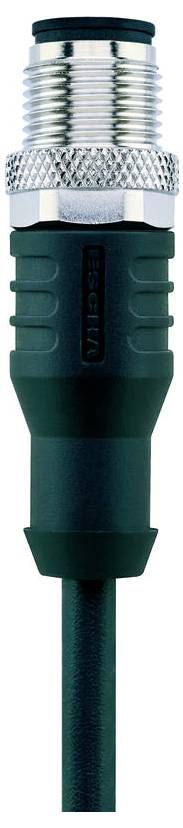

Escha AL-WAS8-5/S370 připojovací kabel pro senzory - aktory, 8046910, piny: 8, 5.0 m, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
připojovací kabel pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zástrčka M12, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
8
Datasheety: (PDF)
Počet
Celková cena (706,61 Kč / kus)
706,61 Kč
Bez DPH.
Už jen 3 Ks skladem!
Technické parametry
- Jmenovité napětí: 30V
- Izolační odpor: ≥ 108 Ω
- Materiál těla rukojeti: Plast, TPU, BK
- Materiál kontaktů: Kov, CuZn, pozlacený
- Materiál držáku kontaktu: Plast, TPU, BK
- Mechanická životnost: >100 cyklů zapojení
- Normy IEC 61076-2-101
- Obsazení pinů: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
- Počet pólů: 8
- Ochrana (namontovaná): IP65, IP67, IP68

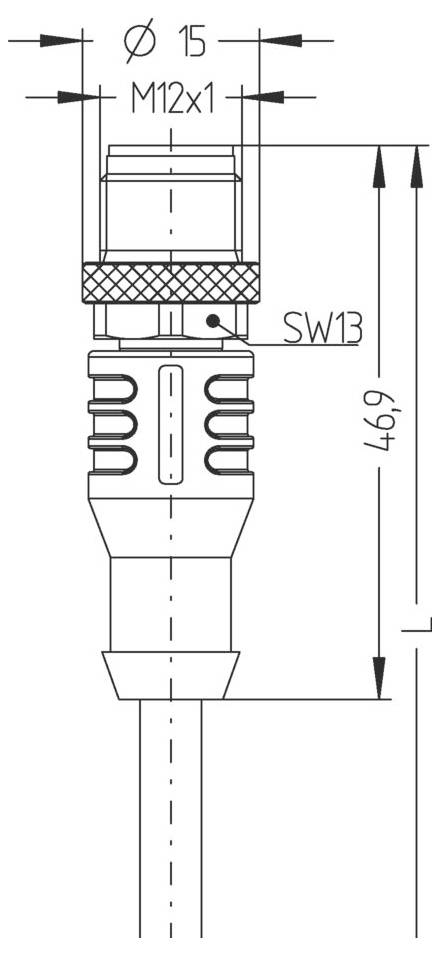

- Konektor: Zástrčka, rovná, M12
- Proudová zatížitelnost na každý pin (při 40 °C): 2.0 A.
- Okolní teplota: -30°C...+90°C.
- Stupeň znečištění: 3
- BARVY ŽIL: WH, BN, GN, YE, GY, PK, BU, RD
- Průřez žíly: 8 x 0,25 mm²
- Vnější průměr pláště: 5,90 mm
- Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
- Poloměr ohybu (v pohybu): 10 x Ø vedení
- Poloměr ohybu (pevný): 5 x Ø vedení
- Bez halogenů: ano
- KVALITA VEDENÍ: S370, PUR, UL
- Rozměry 32 x 0,10 mm
- Barva pláště: BK, podobně RAL9005
- Materiál izolace žil: PP
- Materiál elektrického pláště: PUR
- Jmenovité napětí kabelu: ≤ 300 V.
- Použití vlečného řetězu: ≥ 2 mil. cyklů Mio
- Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
- Teplotní rozsah (v pohybu): -30°C...+90°C.
- Teplotní rozsah (pevný): -40°C...+90°C.
- Torze: +/- 180°/m, ≥ 0,5 mil. cyklů Mio
- KÓDOVÁNÍ: A
- Průchodový odpor 5 mΩ
- Montáž na kabel: Otevřený konec
- Materiál přehozu: Kov, CuZn, poniklovaný
- Typ
AL-WAS8-5/S370
- Kategorie produktu
připojovací kabel pro senzory - aktory
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zástrčka M12, rovná
- Strana připojení B
kabel, otevřený konec
- Počet pólů
8
- Délka kabelu
5.0 m
- Materiál pláště
PUR
- Jmenovité napětí
30 V
- Jmenovitý proud
2.0 A
- Jmenovitý proud - filtr
2 A
- Vnější Ø
5.90 mm
- Průřez vodiče (kabely senzor-aktor)
0.25 mm²
- Typ závitu, šířka připojení
M12
- Typ závitu, připojení kabelu a montáž
M12
- Kódování
Typ A
- Materiál kontaktu
Cu Zn
- Kontaktní plocha
pozlacený
- Vlastnosti
bez halogenů
- Min. teplota
-40 °C
- Max. teplota
+90 °C
- Číslo výrobce
8046910
- Obsah
1 ks
- Průměr
5.90 mm
Ke stažení
List technických údajů
List technických údajů 3553426 Escha AL-WAS8-5/S370 připojovací kabel pro senzory - aktory, 8046910, piny: 8, 5.0 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3553426 Escha AL-WAS8-5/S370 připojovací kabel pro senzory - aktory, 8046910, piny: 8, 5.0 m, 1 ks
Popis
Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).
