Name: Escha AL-WAS8-2/S370 připojovací kabel pro senzory - aktory, 8046909, piny: 8, 2.0 m, 1 ks
Brand: Escha
SKU: 3553425
Availability: BackOrder

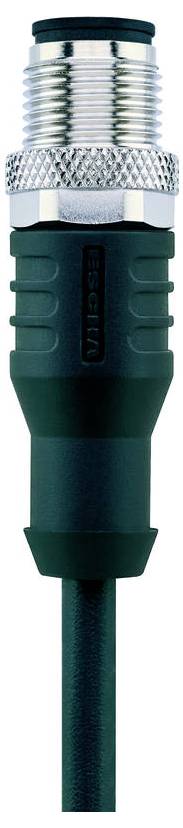

Černostříbrný válcovitý konektor s vroubkovaným úchopem a kovovým závitem nahoře je zobrazen v detailním pohledu.

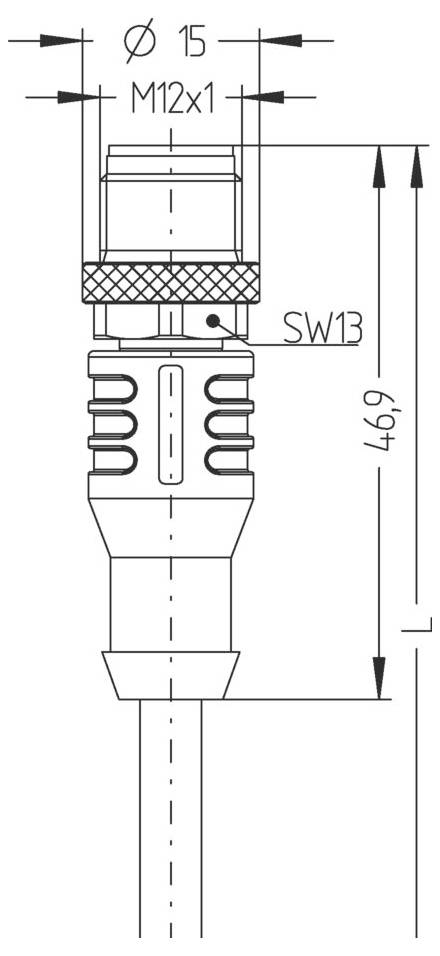

Technický nákres M12 kruhového konektoru. Rozměry jsou vyznačeny: průměr 15 mm, délka 46,9 mm a velikost SW13.

1/2

Kategorie produktu

připojovací kabel pro senzory - aktory

Strana připojení A

zástrčka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

2.0 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (533,06 Kč / kus)

533,06 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Jmenovité napětí: 30V
Izolační odpor: ≥ 108 Ω
Materiál těla rukojeti: Plast, TPU, BK
Materiál kontaktů: Kov, CuZn, pozlacený
Materiál držáku kontaktu: Plast, TPU, BK
Mechanická životnost: >100 cyklů zapojení
Normy IEC 61076-2-101
Obsazení pinů: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Počet pólů: 8
Ochrana (namontovaná): IP65, IP67, IP68
Konektor: Zástrčka, rovná, M12
Proudová zatížitelnost na každý pin (při 40 °C): 2.0 A.
Okolní teplota: -30°C...+90°C.
Stupeň znečištění: 3
BARVY ŽIL: WH, BN, GN, YE, GY, PK, BU, RD
Průřez žíly: 8 x 0,25 mm²
Vnější průměr pláště: 5,90 mm
Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
Poloměr ohybu (v pohybu): 10 x Ø vedení
Poloměr ohybu (pevný): 5 x Ø vedení
Bez halogenů: ano
KVALITA VEDENÍ: S370, PUR, UL
Rozměry 32 x 0,10 mm
Barva pláště: BK, podobně RAL9005
Materiál izolace žil: PP
Materiál elektrického pláště: PUR
Jmenovité napětí kabelu: ≤ 300 V.
Použití vlečného řetězu: ≥ 2 mil. cyklů Mio
Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
Teplotní rozsah (v pohybu): -30°C...+90°C.
Teplotní rozsah (pevný): -40°C...+90°C.
Torze: +/- 180°/m, ≥ 0,5 mil. cyklů Mio
KÓDOVÁNÍ: A
Průchodový odpor 5 mΩ
Montáž na kabel: Otevřený konec
Materiál přehozu: Kov, CuZn, poniklovaný

Typ: AL-WAS8-2/S370

Kategorie produktu: připojovací kabel pro senzory - aktory

Strana připojení A: zástrčka M12, rovná

Strana připojení B: kabel, otevřený konec

Počet pólů: 8

Délka kabelu: 2.0 m

Materiál pláště: PUR

Jmenovité napětí: 30 V

Jmenovitý proud: 2.0 A

Jmenovitý proud - filtr: 2 A

Vnější Ø: 5.90 mm

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Připojení: Otevřené konce kabelů

Kódování: Typ A

Materiál kontaktu: Cu Zn

Kontaktní plocha: pozlacený

Vlastnosti: bez halogenů

Min. teplota: -40 °C

Max. teplota: 90 °C

Číslo výrobce: 8046909

Obsah: 1 ks

Průměr: 5.90 mm

Ke stažení

List technických údajů

List technických údajů 3553425 Escha AL-WAS8-2/S370 připojovací kabel pro senzory - aktory, 8046909, piny: 8, 2.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553425 Escha AL-WAS8-2/S370 připojovací kabel pro senzory - aktory, 8046909, piny: 8, 2.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).
