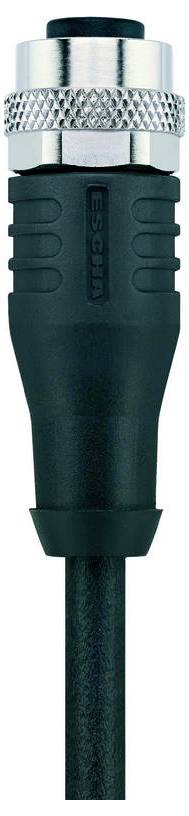

Name: Escha AL-WAKS8-5-AL-WASS8/S370 Spojovací kabel, 8047013, piny: 8, 5.0 m, 1 ks
Brand: Escha
SKU: 3553433
Availability: BackOrder

Technické parametry

Materiál těsnění (zásuvka): FPM/FKM
BARVY ŽIL: WH, BN, GN, YE, GY, PK, BU, RD
Průřez žíly: 8 x 0,25 mm²
Vnější průměr pláště: 6,30 mm
Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
Poloměr ohybu (v pohybu): 12 x Ø vedení
Poloměr ohybu (pevný): 5 x Ø vedení
Bez halogenů: ano
KVALITA VEDENÍ: S370, PUR, UL
Rozměry 32 x 0,10 mm
Barva pláště: BK, podobně RAL9005
Materiál izolace žil: PP
Materiál elektrického pláště: PUR
Jmenovité napětí kabelu: ≤ 300 V.
Použití vlečného řetězu: ≥ 2 mil. cyklů Mio
Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
Teplotní rozsah (v pohybu): -30°C...+90°C.
Teplotní rozsah (pevný): -40°C...+90°C.
Torze: +/- 180°/m, ≥ 0,5 mil. cyklů Mio
Stínění: ano
Jmenovité napětí (strana a | strana B): 30 V.
Průchodový odpor (strana a | strana B): 5 mΩ
Izolační odpor (strana a | strana B): ≥ 108 Ω
Materiál těla rukojeti (strana a | strana B): Plast, TPU, BK
Materiál kontaktů (strana a | strana B): Kov, CuZn, pozlacený
Materiál kontaktu (strana a | strana B): Plast, TPU, BK
Materiál přehozu (strana a | strana B): Kov, CuZn, poniklovaný
Mechanická životnost (strana a | strana B): >100 cyklů zapojení
Normy (strana a | strana B): IEC 61076-2-101
Obsazení pinů (strana a | strana B): 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Počet pólů (strana a | strana B): 8
Ochrana (namontovaná) (strana a | strana B): IP65, IP67, IP68
Konektor (strana a | strana B): Zásuvka, rovná, M12; zástrčka, rovná, M12
Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 2.0 A.
Okolní teplota (strana a | strana B): -30°C...+90°C.
Stupeň znečištění (strana a | strana B): 3
Stínění (strana a | strana B): Se stíněním
KÓDOVÁNÍ (strana a | strana B): A

Typ: AL-WAKS8-5-AL-WASS8/S370

Kategorie produktu: Spojovací kabel

Strana připojení A: zásuvka M12, rovná

Strana připojení B: zástrčka M12, rovná

Počet pólů: 8

Délka kabelu: 5.0 m

Materiál pláště: PUR

Jmenovité napětí: 30 V

Jmenovitý proud: 2.0 A

Jmenovitý proud - filtr: 2 A

Průřez připojovacího vodiče (max.): 0.25 mm²

Vnější Ø: 6.30 mm

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Kódování: Typ A

Materiál kontaktu: Cu Zn

maximální průřez: 0.25 mm²

Průřez min: 0.25 mm²

Vlastnosti: ohnivzdorný

Min. teplota: -40 °C

Max. teplota: +90 °C

Číslo výrobce: 8047013

Obsah: 1 ks

Průměr: 6.30 mm

Ø kabelu do: 6.30 mm

Ø kabelu od: 6.30 mm

Průměr kabelu (rozsah): 6.30 - 6.30 mm

Ke stažení

List technických údajů

List technických údajů 3553433 Escha AL-WAKS8-5-AL-WASS8/S370 Spojovací kabel, 8047013, piny: 8, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553433 Escha AL-WAKS8-5-AL-WASS8/S370 Spojovací kabel, 8047013, piny: 8, 5.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus). Ve stíněném provedení velmi dobré EMC vlastnosti.
