Escha AL-WAKS8-10/S370 připojovací kabel pro senzory - aktory, 8046992, piny: 8, 10.0 m, 1 ks

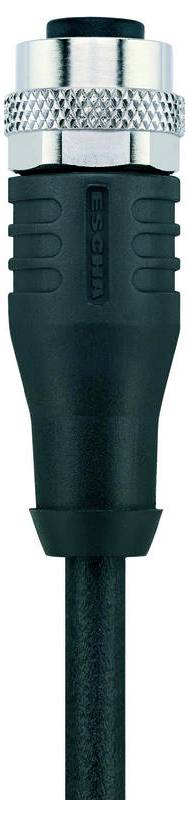

Detailní záběr černého a stříbrného koaxiálního konektoru, který ukazuje texturovaný úchop na černém pouzdře a kovový prstenec poblíž horní části.

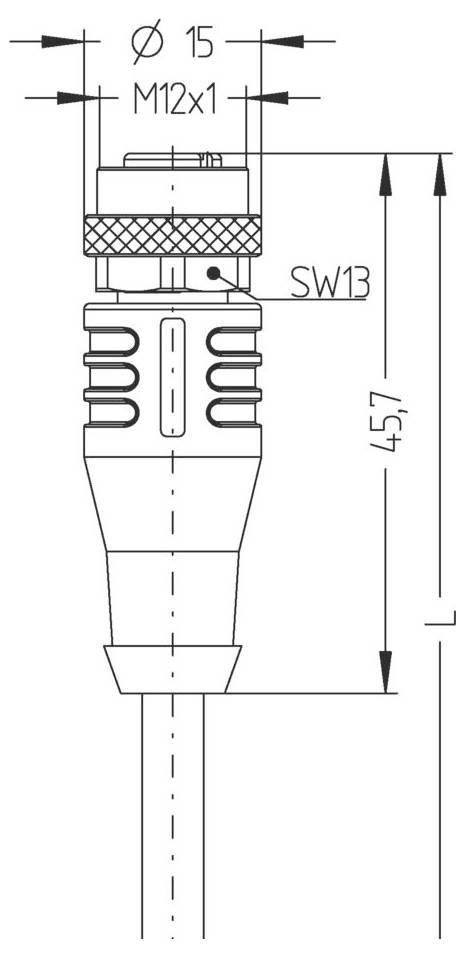

Technický diagram znázorňující rozměry konektoru M12, včetně průměru (15 mm) a celkové délky (45,7 mm).
1/2
Kategorie produktu
připojovací kabel pro senzory - aktory
Strana připojení A
zásuvka M12, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
8
Délka kabelu
10.0 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 152,89 Kč
3
3% = 112,41 Kč
1 115,42 Kč
5
5% = 262,25 Kč
1 100,44 Kč
10
5% = 623,70 Kč
1 090,52 Kč
25
6% = 1 841,75 Kč
1 079,22 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (1 152,89 Kč / kus)
1 152,89 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 30V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Materiál kontaktů: Kov, CuZn, pozlacený
  • Materiál držáku kontaktu: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-101
  • Obsazení pinů: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
  • Počet pólů: 8
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, rovná, M12
  • Proudová zatížitelnost na každý pin (při 40 °C): 2.0 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: WH, BN, GN, YE, GY, PK, BU, RD
  • Průřez žíly: 8 x 0,25 mm²
  • Vnější průměr pláště: 6,30 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 12 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 32 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Použití vlečného řetězu: ≥ 2 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torze: +/- 180°/m, ≥ 0,5 mil. cyklů Mio
  • KÓDOVÁNÍ: A
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál přehozu: Kov, CuZn, poniklovaný
  • Stínění: ano
Typ

AL-WAKS8-10/S370

Kategorie produktu

připojovací kabel pro senzory - aktory

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

8

Délka kabelu

10.0 m

Materiál pláště

PUR

Jmenovité napětí

30 V

Jmenovitý proud

2.0 A

Jmenovitý proud - filtr

2 A

Vnější Ø

6.30 mm

Průřez vodiče (kabely senzor-aktor)

0.25 mm²

Připojení

zásuvka M12

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Barva kabelu

černá

Kódování

Typ A

Materiál kontaktu

Cu Zn

Kontaktní plocha

pozlacený

maximální průřez

0.25 mm²

Průřez min

0.25 mm²

Vlastnosti

lze použít pro vlečení

Min. teplota

-40 °C

Max. teplota

+90 °C

Číslo výrobce

8046992

Obsah

1 ks

Průměr

6.30 mm

Ø kabelu do

6.30 mm

Ø kabelu od

6.30 mm

Průměr kabelu (rozsah)

6.30 - 6.30 mm

Ke stažení

List technických údajů

List technických údajů 3553429 Escha AL-WAKS8-10/S370 připojovací kabel pro senzory - aktory, 8046992, piny: 8, 10.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553429 Escha AL-WAKS8-10/S370 připojovací kabel pro senzory - aktory, 8046992, piny: 8, 10.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus). Ve stíněném provedení velmi dobré EMC vlastnosti.

Tento text byl přeložen strojově.
