Escha AL-WAK4-5/S7400 připojovací kabel pro senzory - aktory, 8058866, piny: 4, 5.0 m, 1 ks

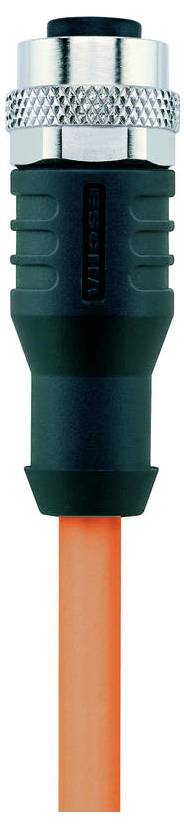

Detailní snímek černého a stříbrného elektrického konektoru s oranžovým kabelem, používaný pro průmyslové elektrické aplikace.

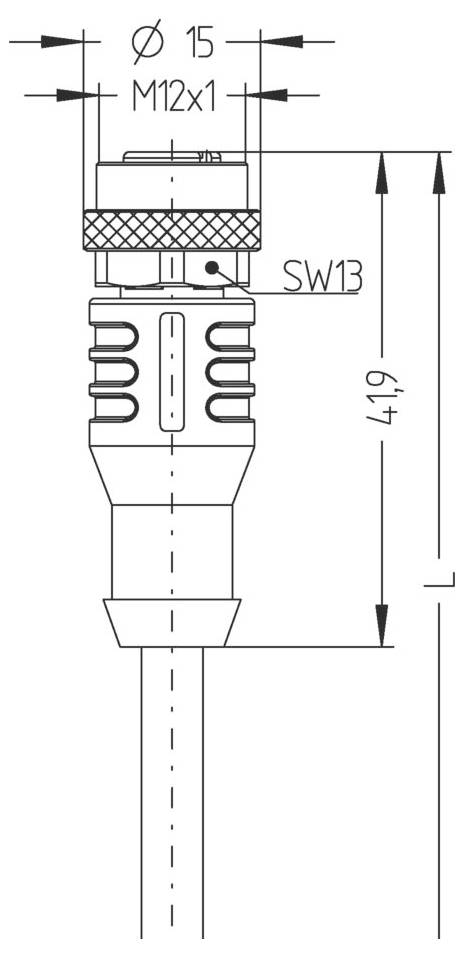

Technický výkres válcového konektoru, označený SW13, s rozměry: průměr 15 mm, délka 49 mm. Konstrukční prvek s závitovou sekcí M12x1.
1/2
Kategorie produktu
připojovací kabel pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Okamžité doručení: Čt 29. 10.
10 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
450,41 Kč
3
5% = 67,02 Kč
428,07 Kč
5
7% = 156,25 Kč
419,16 Kč
10
9% = 394,10 Kč
411,00 Kč
25
10% = 1 097,75 Kč
406,50 Kč
50
11% = 2 569,50 Kč
399,02 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (450,41 Kč / kus)
450,41 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Už jen 10 Ks skladem!
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 250V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Materiál kontaktů: Kov, CuSn, pozlacený
  • Materiál držáku kontaktu: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-101
  • Obsazení pinů: 1 BN, 2 WH, 3 BU, 4 BK
  • Počet pólů: 4
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, rovná, M12
  • Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: BN, WH, BU, BK
  • Průřez žíly: 4 x 0,34 mm²
  • Vnější průměr pláště: 5,20 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • Kvalita vedení: S7400, PUR, robouic, UL
  • Rozměry 42 x 0,10 mm
  • Barva pláště: OG, podobně RAL2003
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Použití vlečných řetězů: ≥ 10 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torze: +/- 360°/m, ≥ 10 mil. cyklů Mio
  • KÓDOVÁNÍ: A
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál přehozu: Kov, CuZn, poniklovaný
Typ

AL-WAK4-5/S7400

Kategorie produktu

připojovací kabel pro senzory - aktory

Norma zástrčky

senzorika konektoru

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

4

Délka kabelu

5.0 m

Materiál pláště

PUR

Jmenovité napětí

250 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Vnější Ø

5.20 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

zásuvka M12

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ A

Materiál kontaktu

CuSn pozlacený

Vlastnosti

bez halogenů

Min. teplota

-40 °C

Max. teplota

90 °C

Číslo výrobce

8058866

Obsah

1 ks

Průměr

5.20 mm

Ke stažení

List technických údajů

List technických údajů 3553459 Escha AL-WAK4-5/S7400 připojovací kabel pro senzory - aktory, 8058866, piny: 4, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553459 Escha AL-WAK4-5/S7400 připojovací kabel pro senzory - aktory, 8058866, piny: 4, 5.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Speciálně vhodný pro použití v flexibilních aplikacích v oblasti robotických, manipulační a montážní techniky a obráběcích strojích. Velmi dobré vlastnosti v oblasti torze, použití u vlečných řetězů a odolnost proti jiskrám při svařování. Kabel splňuje požadavky podle UL a CSA (UL10493/20549; cULus)
