Escha AL-WAK4.5-5/S370 připojovací kabel pro senzory - aktory, 8043824, piny: 5, 5.0 m, 1 ks

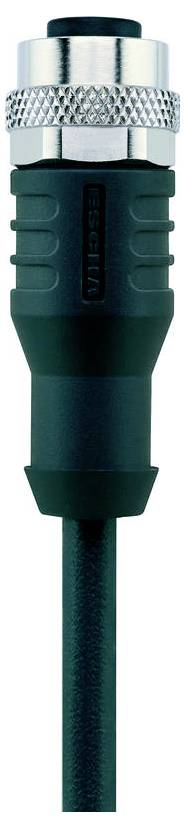

Detailní záběr černého a stříbrného průmyslového konektorového vsuvného kontaktu, používaného pro připojování kabelů v elektronickém zařízení.

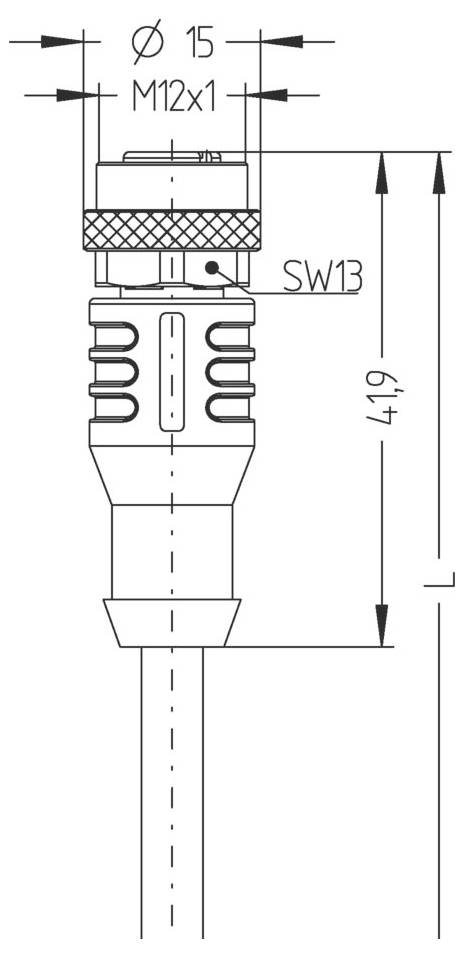

Technický výkres zobrazující válcový konektor s rozměry: průměr 15 mm, výška 49 mm, s m12x1 závitem.
1/2
Kategorie produktu
připojovací kabel pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
5
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
533,06 Kč
3
4% = 69,57 Kč
509,87 Kč
5
6% = 162,30 Kč
500,60 Kč
10
7% = 386,00 Kč
494,46 Kč
25
9% = 1 139,50 Kč
487,48 Kč
50
10% = 2 665,50 Kč
479,75 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (533,06 Kč / kus)
533,06 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 60V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Materiál kontaktů: Kov, CuSn, pozlacený
  • Materiál držáku kontaktu: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-101
  • Osazení pinů: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Počet pinů: 5
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, rovná, M12
  • Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: BN, WH, BU, BK, GY
  • Průřez žíly: 5 x 0,34 mm²
  • Vnější průměr pláště: 5,20 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 42 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Vložka do vlečného řetězu: 3 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torsion: +/- 180°/m, < 1 mil. cyklů Mio
  • KÓDOVÁNÍ: A
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál přehozu: Kov, CuZn, poniklovaný
Typ

AL-WAK4.5-5/S370

Kategorie produktu

připojovací kabel pro senzory - aktory

Norma zástrčky

senzorika konektoru

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

5

Délka kabelu

5.0 m

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Vnější Ø

5.20 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

Otevřené konce kabelů

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ A

Materiál kontaktu

CuSn pozlacený

Kontaktní plocha

pozlacený

maximální průřez

0.34 mm²

Vlastnosti

lze použít pro vlečení

Min. teplota

-40 °C

Max. teplota

90 °C

Číslo výrobce

8043824

Obsah

1 ks

Průměr

5.20 mm

Ke stažení

List technických údajů

List technických údajů 3553402 Escha AL-WAK4.5-5/S370 připojovací kabel pro senzory - aktory, 8043824, piny: 5, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553402 Escha AL-WAK4.5-5/S370 připojovací kabel pro senzory - aktory, 8043824, piny: 5, 5.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).

Tento text byl přeložen strojově.
