Escha AL-WAK4.5-5-AL-WAS4.5/S370 Spojovací kabel, 8044054, piny: 5, 5.0 m, 1 ks

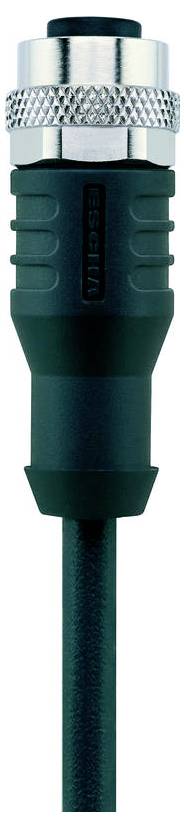

Detail černého audio kabelu se zástrčkou, která má texturovanou kovovou špičku a vroubkovaný pryžový úchop, navržený pro bezpečné připojení audio zařízení.

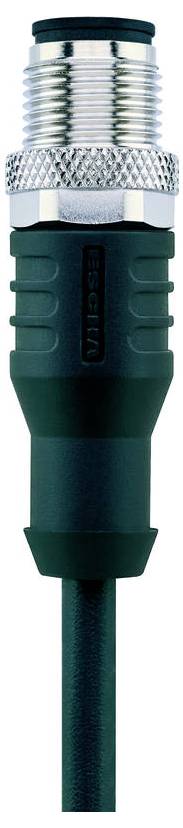

Černý průmyslový kabelový konektor s kovovým a vroubkovaným úchytem, navržený pro bezpečné elektrické propojení v různých konfiguracích zařízení.

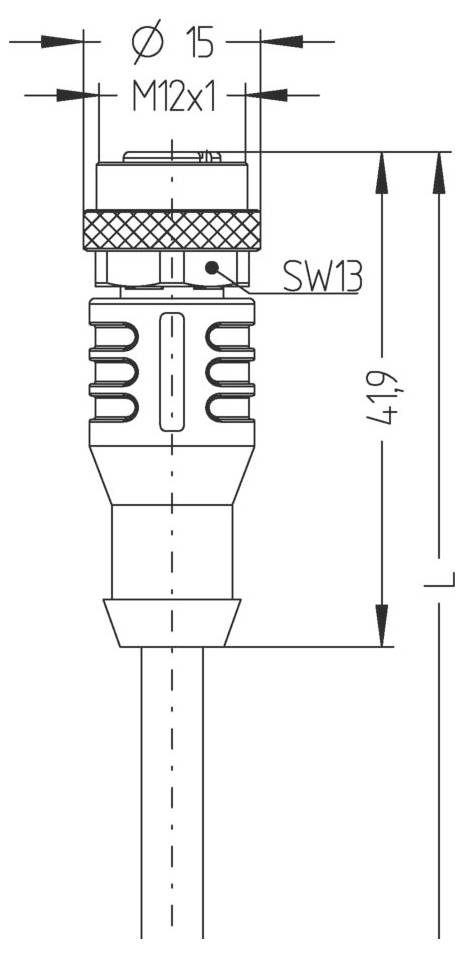

Technický nákres konektoru se závitem M12x1, průměrem 15 mm a označením SW13. Celková délka je 41,9 mm. Podrobný linkový výkres.
Technický výkres válcového konektoru označeného průměrem 15 mm a závitem M12x1, zobrazující délku vyznačenou jako 4,69.
1/4
Kategorie produktu
Spojovací kabel
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M12, rovná
Počet pólů
5
Délka kabelu
5.0 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
706,61 Kč
3
4% = 92,19 Kč
675,88 Kč
5
6% = 215,15 Kč
663,58 Kč
10
7% = 511,60 Kč
655,45 Kč
25
9% = 1 510,25 Kč
646,20 Kč
50
10% = 3 533,00 Kč
635,95 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (706,61 Kč / kus)
706,61 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Materiál těsnění (zásuvka): FPM/FKM
  • BARVY ŽIL: BN, WH, BU, BK, GY
  • Průřez žíly: 5 x 0,34 mm²
  • Vnější průměr pláště: 5,20 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 42 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Vložka do vlečného řetězu: 3 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torsion: +/- 180°/m, < 1 mil. cyklů Mio
  • Jmenovité napětí (strana a | strana B): 60 V.
  • Průchodový odpor (strana a | strana B): 5 mΩ
  • Izolační odpor (strana a | strana B): ≥ 108 Ω
  • Materiál těla rukojeti (strana a | strana B): Plast, TPU, BK
  • Materiál kontaktů (strana a | strana B): Kov, CuSn, pozlacený
  • Materiál kontaktu (strana a | strana B): Plast, TPU, BK
  • Materiál přehozu (strana a | strana B): Kov, CuZn, poniklovaný
  • Mechanická životnost (strana a | strana B): >100 cyklů zapojení
  • Normy (strana a | strana B): IEC 61076-2-101
  • Obsazení pinů (strana a | strana B): 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Počet pólů (strana a | strana B): 5
  • Ochrana (namontovaná) (strana a | strana B): IP65, IP67, IP68
  • Konektor (strana a | strana B): Zásuvka, rovná, M12; zástrčka, rovná, M12
  • Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 4.0 A.
  • Okolní teplota (strana a | strana B): -30°C...+90°C.
  • Stupeň znečištění (strana a | strana B): 3
  • KÓDOVÁNÍ (strana a | strana B): A
Typ

AL-WAK4.5-5-AL-WAS4.5/S370

Kategorie produktu

Spojovací kabel

Strana připojení A

zásuvka M12, rovná

Strana připojení B

zástrčka M12, rovná

Počet pólů

5

Délka kabelu

5.0 m

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Vnější Ø

5.20 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

zásuvka M12

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ A

Materiál kontaktu

CuSn pozlacený

maximální průřez

0.34 mm²

Průřez min

0.34 mm²

Vlastnosti

lze použít pro vlečení

Min. teplota

-40 °C

Max. teplota

+90 °C

Číslo výrobce

8044054

Obsah

1 ks

Průměr

5.20 mm

Ø kabelu do

5.20 mm

Průměr kabelu (rozsah)

5.20 mm (max)

Ke stažení

List technických údajů

List technických údajů 3553410 Escha AL-WAK4.5-5-AL-WAS4.5/S370 Spojovací kabel, 8044054, piny: 5, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553410 Escha AL-WAK4.5-5-AL-WAS4.5/S370 Spojovací kabel, 8044054, piny: 5, 5.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).

Tento text byl přeložen strojově.
