Escha AL-WAK4-3-AL-WAS4/S370 Spojovací kabel, 8044951, piny: 4, 3.0 m, 1 ks

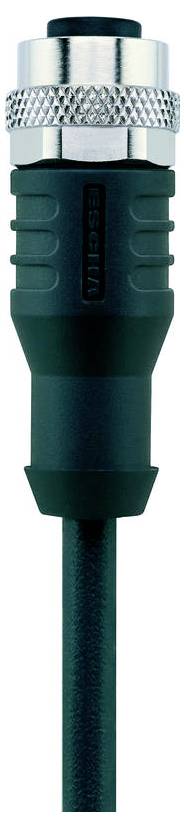

Detailní záběr černého a stříbrného elektrického kabelového konektoru s texturovaným úchopem, běžně používaného pro bezpečné a přesné propojení.

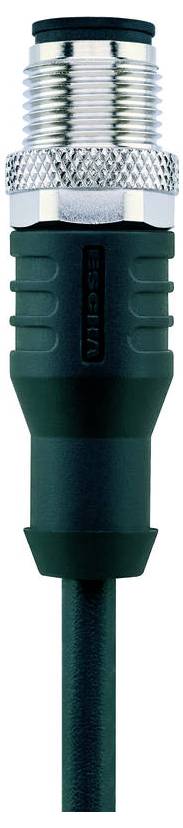

Černý a stříbrný M12 kruhový průmyslový konektor se šroubovacím zajišťovacím mechanismem, běžně používaný pro připojení senzorů v automatizačních systémech.

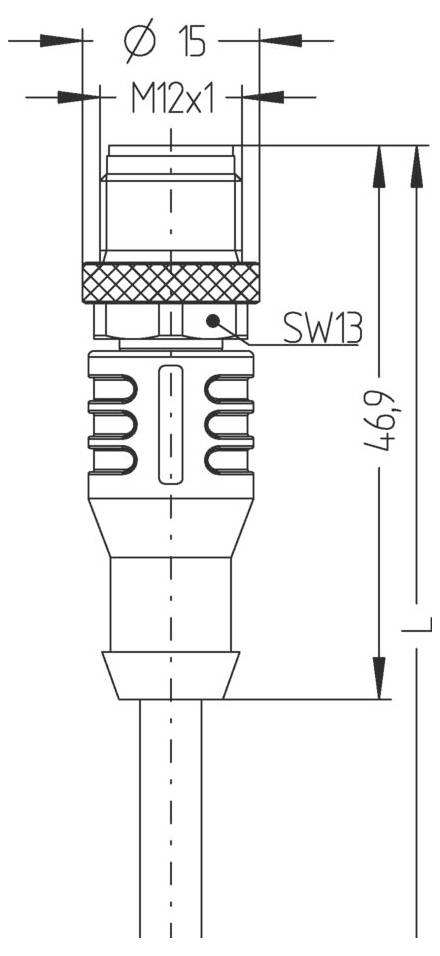

Technický výkres konektoru M12x1, průměr 15 mm, výška 46,9 mm, s rýhovaným úchopem, označený SW13 pro velikost klíče.

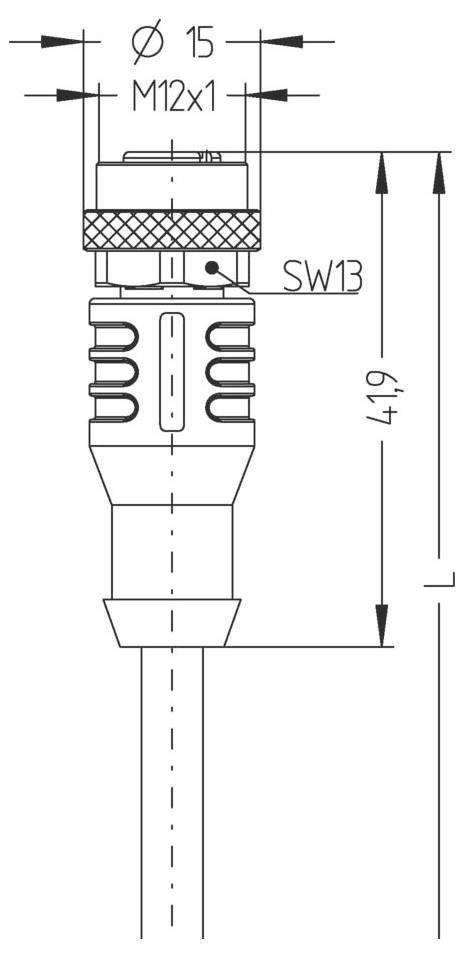

Technický výkres válcového konektoru znázorňující rozměry: průměr 15 mm, závit M12x1, SW13, délka 49 mm.
1/4
Kategorie produktu
Spojovací kabel
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M12, rovná
Počet pólů
4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
511,57 Kč
3
4% = 66,78 Kč
489,31 Kč
5
6% = 155,80 Kč
480,41 Kč
10
7% = 370,40 Kč
474,53 Kč
25
9% = 1 093,50 Kč
467,83 Kč
50
10% = 2 558,00 Kč
460,41 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (511,57 Kč / kus)
511,57 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Materiál těsnění (zásuvka): FPM/FKM
  • BARVY ŽIL: BN, WH, BU, BK
  • Průřez žíly: 4 x 0,34 mm²
  • Vnější průměr pláště: 4,70 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 42 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Vložka do vlečného řetězu: 5 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torze: +/- 360°/m, ≥ 2 mil. cyklů Mio
  • Jmenovité napětí (strana a | strana B): 250 V.
  • Průchodový odpor (strana a | strana B): 5 mΩ
  • Izolační odpor (strana a | strana B): ≥ 108 Ω
  • Materiál těla rukojeti (strana a | strana B): Plast, TPU, BK
  • Materiál kontaktů (strana a | strana B): Kov, CuSn, pozlacený
  • Materiál kontaktu (strana a | strana B): Plast, TPU, BK
  • Materiál přehozu (strana a | strana B): Kov, CuZn, poniklovaný
  • Mechanická životnost (strana a | strana B): >100 cyklů zapojení
  • Normy (strana a | strana B): IEC 61076-2-101
  • Obsazení pinů (strana a | strana B): 1 BN, 2 WH, 3 BU, 4 BK
  • Počet pólů (strana a | strana B): 4
  • Ochrana (namontovaná) (strana a | strana B): IP65, IP67, IP68
  • Konektor (strana a | strana B): Zásuvka, rovná, M12; zástrčka, rovná, M12
  • Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 4.0 A.
  • Okolní teplota (strana a | strana B): -30°C...+90°C.
  • Stupeň znečištění (strana a | strana B): 3
  • KÓDOVÁNÍ (strana a | strana B): A
Typ

AL-WAK4-3-AL-WAS4/S370

Kategorie produktu

Spojovací kabel

Norma zástrčky

senzorika konektoru

Strana připojení A

zásuvka M12, rovná

Strana připojení B

zástrčka M12, rovná

Počet pólů

4

Délka kabelu

3.0 m

Materiál pláště

PUR

Jmenovité napětí

250 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Vnější Ø

4.70 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

zástrčka

zásuvka

Typ závitu, šířka připojení

M12

Typ závitu, připojení kabelu a montáž

M12

Kódování

Typ A

Materiál kontaktu

CuSn pozlacený

Vlastnosti

bez halogenů

lze použít pro vlečení

ohnivzdorný

odolná vůči UV záření

hydrolyzovaný

odolný vůči olejům

odolné proti svařovacím jiskrám

odolné proti kyselinám a louhu

torzní

bez obsahu silikonu

recyklovatelné

odolné proti mořské vodě

odolné proti ozonu

Zobrazit více
Min. teplota

-40 °C

Max. teplota

90 °C

Číslo výrobce

8044951

Obsah

1 ks

Ke stažení

List technických údajů

List technických údajů 3553412 Escha AL-WAK4-3-AL-WAS4/S370 Spojovací kabel, 8044951, piny: 4, 3.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553412 Escha AL-WAK4-3-AL-WAS4/S370 Spojovací kabel, 8044951, piny: 4, 3.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).

Tento text byl přeložen strojově.
