Name: Escha AL-WAK4-2-AL-WAS4/S370 Spojovací kabel, 8044041, piny: 4, 2.0 m, 1 ks
Brand: Escha
SKU: 3553409
Availability: BackOrder

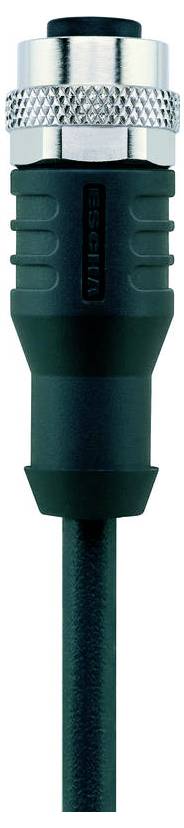

Detailní záběr černého obdélníkového konektorového vsuvky s kovovými prvky a texturovaným povrchem pro lepší uchopení, pravděpodobně určené pro audio nebo elektronické zařízení.

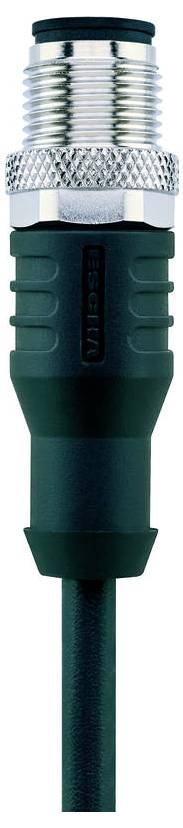

Detailní záběr černého průmyslového konektoru s kovovým závitovým spojem, určeného pro bezpečné a robustní elektrické připojení.

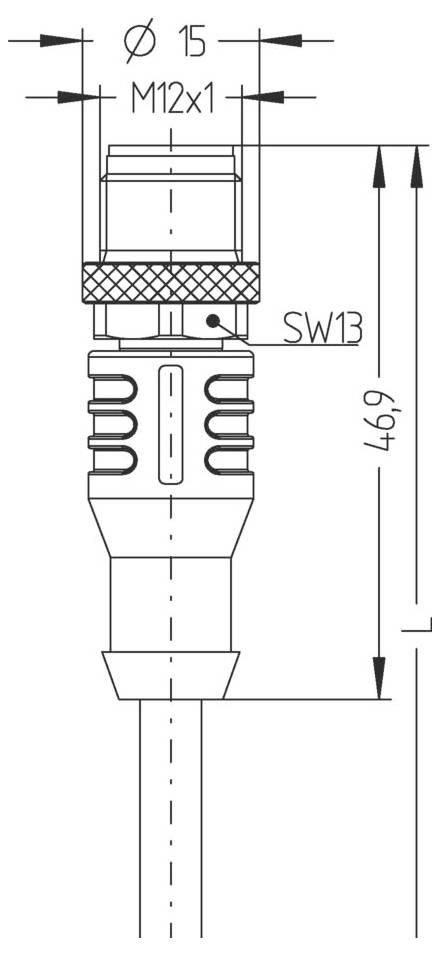

Technický výkres konektoru s vyznačenými rozměry. Průměr je 15 mm, délka je 46,9 mm, velikost závitu je M12x1 a velikost klíče SW13.

Technický výkres senzorového konektoru s rozměry: průměr 15 mm, závit M12x1, celková délka 49 mm, velikost klíče SW13.

1/4

Kategorie produktu

Spojovací kabel

Strana připojení A

zásuvka M12, rovná

Strana připojení B

zástrčka M12, rovná

Počet pólů

Délka kabelu

2.0 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (470,25 Kč / kus)

470,25 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Materiál těsnění (zásuvka): FPM/FKM
BARVY ŽIL: BN, WH, BU, BK
Průřez žíly: 4 x 0,34 mm²
Vnější průměr pláště: 4,70 mm
Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
Poloměr ohybu (v pohybu): 10 x Ø vedení
Poloměr ohybu (pevný): 5 x Ø vedení
Bez halogenů: ano
KVALITA VEDENÍ: S370, PUR, UL
Rozměry 42 x 0,10 mm
Barva pláště: BK, podobně RAL9005
Materiál izolace žil: PP
Materiál elektrického pláště: PUR
Jmenovité napětí kabelu: ≤ 300 V.
Vložka do vlečného řetězu: 5 mil. cyklů Mio
Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
Teplotní rozsah (v pohybu): -30°C...+90°C.
Teplotní rozsah (pevný): -40°C...+90°C.
Torze: +/- 360°/m, ≥ 2 mil. cyklů Mio
Jmenovité napětí (strana a | strana B): 250 V.
Průchodový odpor (strana a | strana B): 5 mΩ
Izolační odpor (strana a | strana B): ≥ 108 Ω
Materiál těla rukojeti (strana a | strana B): Plast, TPU, BK
Materiál kontaktů (strana a | strana B): Kov, CuSn, pozlacený
Materiál kontaktu (strana a | strana B): Plast, TPU, BK
Materiál přehozu (strana a | strana B): Kov, CuZn, poniklovaný
Mechanická životnost (strana a | strana B): >100 cyklů zapojení
Normy (strana a | strana B): IEC 61076-2-101
Obsazení pinů (strana a | strana B): 1 BN, 2 WH, 3 BU, 4 BK
Počet pólů (strana a | strana B): 4
Ochrana (namontovaná) (strana a | strana B): IP65, IP67, IP68
Konektor (strana a | strana B): Zásuvka, rovná, M12; zástrčka, rovná, M12
Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 4.0 A.
Okolní teplota (strana a | strana B): -30°C...+90°C.
Stupeň znečištění (strana a | strana B): 3
KÓDOVÁNÍ (strana a | strana B): A

Typ: AL-WAK4-2-AL-WAS4/S370

Kategorie produktu: Spojovací kabel

Strana připojení A: zásuvka M12, rovná

Strana připojení B: zástrčka M12, rovná

Počet pólů: 4

Délka kabelu: 2.0 m

Materiál pláště: PUR

Jmenovité napětí: 250 V

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Vnější Ø: 4.70 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Kódování: Typ A

Materiál kontaktu: CuSn pozlacený

Min. teplota: -40 °C

Max. teplota: 90 °C

Číslo výrobce: 8044041

Obsah: 1 ks

Průměr: 4.70 mm

Ke stažení

List technických údajů

List technických údajů 3553409 Escha AL-WAK4-2-AL-WAS4/S370 Spojovací kabel, 8044041, piny: 4, 2.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553409 Escha AL-WAK4-2-AL-WAS4/S370 Spojovací kabel, 8044041, piny: 4, 2.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).
