Escha AL-WAK12-5/S370 připojovací kabel pro senzory - aktory, 8046920, piny: 12, 5.0 m, 1 ks

Koaxiální kabel s kovovým konektorem, používaný pro přenos audio nebo video signálů, zobrazený v detailním pohledu.

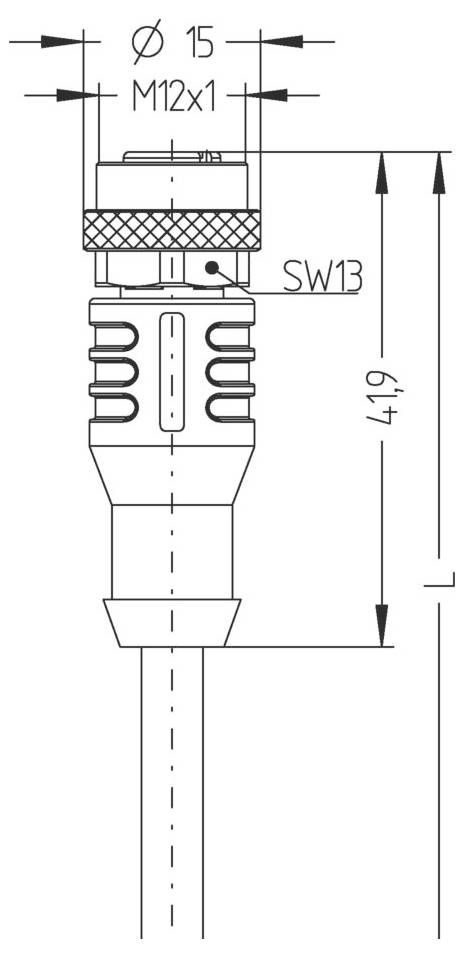

Technický výkres válcového konektoru o průměru 15 mm, se závitem M12x1 a velikostí klíče SW13.
1/2
Kategorie produktu
připojovací kabel pro senzory - aktory
Strana připojení A
zásuvka M12, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
12
Délka kabelu
5.0 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Okamžité doručení: Čt 29. 10.
9 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
855,37 Kč
3
3% = 83,40 Kč
827,57 Kč
5
5% = 194,60 Kč
816,45 Kč
10
5% = 462,70 Kč
809,10 Kč
25
6% = 1 366,50 Kč
800,71 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (855,37 Kč / kus)
855,37 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Už jen 9 Ks skladem!
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 30V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Materiál kontaktů: Kov, CuZn, pozlacený
  • Materiál držáku kontaktu: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-101
  • Obsazení pinů: 1 BN, 2 BU, 3 WH, 4 GN, 5 PK, 6 YE, 7 BK, 8 GY, 9 RD, 10 VT, 11 GYPK, 12 RDBU
  • Počet pólů: 12
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, rovná, M12
  • Proudová zatížitelnost na každý pin (při 40 °C): 1.5 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: BN, BU, WH, GN, PK, YE, BK, GY, RD, VT, GYPK, RDBU
  • Průřez žíly: 12 x 0,14 mm²
  • Vnější průměr pláště: 5,60 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 18 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Použití vlečného řetězu: ≥ 2 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torze: +/- 180°/m, ≥ 0,5 mil. cyklů Mio
  • KÓDOVÁNÍ: A
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál přehozu: Kov, CuZn, poniklovaný
Druh obalu

Piece

Typ

AL-WAK12-5/S370

Kategorie produktu

připojovací kabel pro senzory - aktory

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

12

Délka kabelu

5.0 m

Materiál pláště

PUR

Jmenovité napětí

30 V

Jmenovitý proud

1.5 A

Jmenovitý proud - filtr

1.5 A

Vnější Ø

5.60 mm

Průřez vodiče (kabely senzor-aktor)

0.14 mm²

Připojení

zásuvka M12

Typ závitu, šířka připojení

M12

Kódování

Typ A

Materiál kontaktu

Cu Zn

maximální průřez

0.14 mm²

Vlastnosti

bez halogenů

Min. teplota

-30 °C

Max. teplota

90 °C

Číslo výrobce

8046920

Obsah

1 ks

Průměr

5.60 mm

Ø kabelu do

5.60 mm

Průměr kabelu (rozsah)

5.60 mm (max)

Ke stažení

List technických údajů

List technických údajů 3553427 Escha AL-WAK12-5/S370 připojovací kabel pro senzory - aktory, 8046920, piny: 12, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553427 Escha AL-WAK12-5/S370 připojovací kabel pro senzory - aktory, 8046920, piny: 12, 5.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).

Tento text byl přeložen strojově.
