Escha AL-SWKP3-5/S370 připojovací kabel pro senzory - aktory, 8043752, piny: 3, 5.0 m, 1 ks

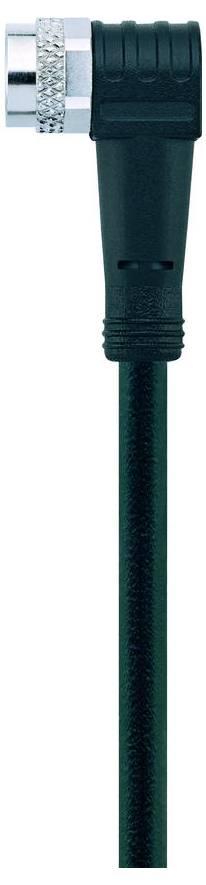

Černý koaxiální kabel s konektorem v pravém úhlu. Konektor je stříbrný s texturovaným úchytem pro snadnou manipulaci.

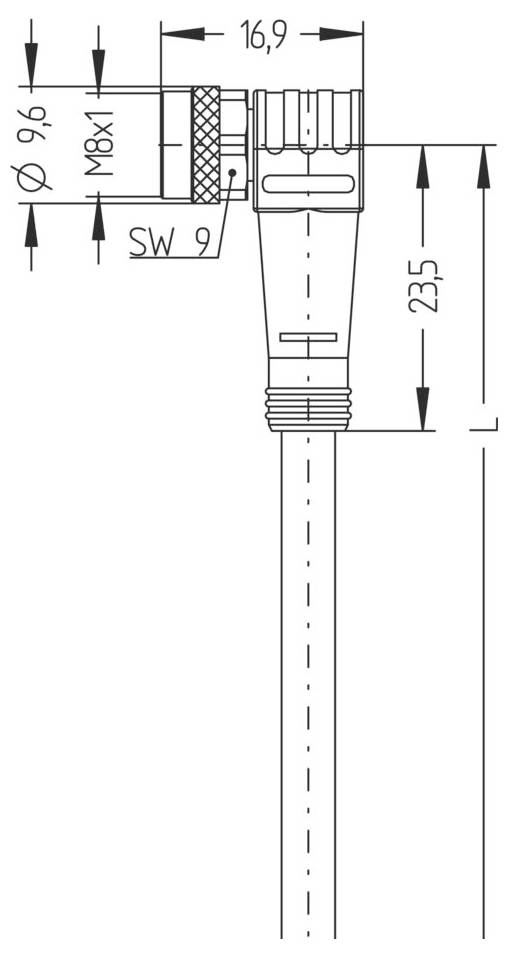

Technický výkres konektoru, s vyznačenými rozměry 16,9 mm, 9,6 mm a 23,5 mm. Poznámky pro závit M8x1 a SW 9.
Kruhový diagram s čísly '3', '4', '1' rozmístěnými kolem šipky směřující dolů, naznačující postup nebo tok v krocích.
1/3
Kategorie produktu
připojovací kabel pro senzory - aktory
Strana připojení A
zásuvka M8, zahnutá
Strana připojení B
kabel, otevřený konec
Počet pólů
3
Délka kabelu
5.0 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
321,49 Kč
3
6% = 53,34 Kč
303,71 Kč
5
8% = 124,60 Kč
296,57 Kč
10
9% = 296,10 Kč
291,88 Kč
25
11% = 873,50 Kč
286,55 Kč
50
13% = 2 043,00 Kč
280,63 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (321,49 Kč / kus)
321,49 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 60V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Materiál kontaktů: Kov, CuSn, pozlacený
  • Materiál držáku kontaktu: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-104
  • Obsazení pinů: 1 BN, 3 BU, 4 BK
  • Počet pinů: 3
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, zahnutá, M8
  • Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: BN, BU, BK
  • Průřez žíly: 3 x 0,25 mm²
  • Vnější průměr pláště: 4,00 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 32 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Vložka do vlečného řetězu: 5 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torze: +/- 360°/m, ≥ 2 mil. cyklů Mio
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál přehozu: Kov, CuZn, poniklovaný
Typ

AL-SWKP3-5/S370

Kategorie produktu

připojovací kabel pro senzory - aktory

Strana připojení A

zásuvka M8, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

3

Délka kabelu

5.0 m

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.25 mm²

Vnější Ø

4.00 mm

Průřez vodiče (kabely senzor-aktor)

0.25 mm²

Připojení

zásuvka

Typ závitu, šířka připojení

M8

Typ závitu, připojení kabelu a montáž

M8

Materiál kontaktu

CuSn pozlacený

maximální průřez

0.25 mm²

Vlastnosti

lze použít pro vlečení

Min. teplota

-40 °C

Max. teplota

+90 °C

Číslo výrobce

8043752

Obsah

1 ks

Průměr

4.00 mm

Ø kabelu do

4.00 mm

Průměr kabelu (rozsah)

4.00 mm (max)

Ke stažení

List technických údajů

List technických údajů 3553392 Escha AL-SWKP3-5/S370 připojovací kabel pro senzory - aktory, 8043752, piny: 3, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553392 Escha AL-SWKP3-5/S370 připojovací kabel pro senzory - aktory, 8043752, piny: 3, 5.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).

Tento text byl přeložen strojově.
