Escha AL-SKPS4-10/S370 připojovací kabel pro senzory - aktory, 8046206, piny: 4, 10.0 m, 1 ks

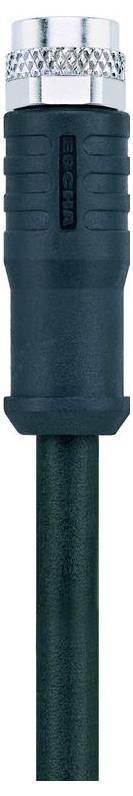

Detailní záběr konektoru koaxiálního kabelu s černým gumovým pláštěm a stříbrným kovovým hrotem, používaného pro připojování elektronických zařízení.

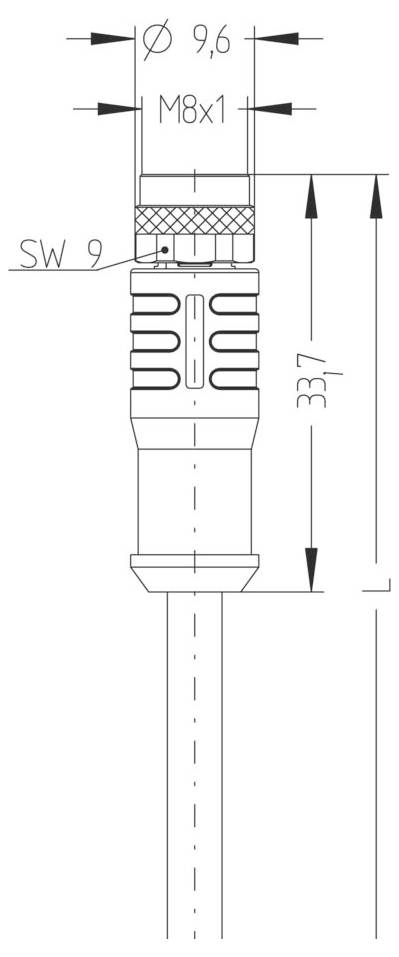

Technický výkres válcového konektoru s rozměry. Průměr je 9,6 mm, délka 337 mm a velikost závitu M8x1.
1/2
Kategorie produktu
připojovací kabel pro senzory - aktory
Strana připojení A
zásuvka M8, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
4
Délka kabelu
10.0 m
Datasheety: (PDF)
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
896,69 Kč
3
3% = 87,42 Kč
867,55 Kč
5
5% = 204,00 Kč
855,89 Kč
10
5% = 485,10 Kč
848,18 Kč
25
6% = 1 432,25 Kč
839,40 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (896,69 Kč / kus)
896,69 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 60V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Materiál kontaktů: Kov, CuSn, pozlacený
  • Materiál držáku kontaktu: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-104
  • Obsazení pinů: 1 BN, 2 WH, 3 BU, 4 BK
  • Počet pólů: 4
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, rovná, M8
  • Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3/2
  • BARVY ŽIL: BN, WH, BU, BK
  • Průřez žíly: 4 x 0,25 mm²
  • Vnější průměr pláště: 4,70 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 12 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 32 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Vložka do vlečného řetězu: 5 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torze: +/- 360°/m, ≥ 2 mil. cyklů Mio
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál přehozu: Kov, CuZn, poniklovaný
  • Stínění: ano
Typ

AL-SKPS4-10/S370

Kategorie produktu

připojovací kabel pro senzory - aktory

Strana připojení A

zásuvka M8, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

4

Délka kabelu

10.0 m

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Vnější Ø

4.70 mm

Průřez vodiče (kabely senzor-aktor)

0.25 mm²

Připojení

zásuvka

Typ závitu, šířka připojení

M8

Typ závitu, připojení kabelu a montáž

M8

Materiál kontaktu

CuSn pozlacený

Kontaktní plocha

pozlacený

Vlastnosti

stíněný

bez halogenů

bez obsahu silikonu

odolný vůči olejům

odolné proti ozonu

recyklovatelné

odolné proti svařovacím jiskrám

lze použít pro vlečení

hydrolyzovaný

odolné proti kyselinám a louhu

odolné proti mořské vodě

odolná vůči UV záření

torzní

ohnivzdorný

Zobrazit více
Min. teplota

-40 °C

Max. teplota

90 °C

Číslo výrobce

8046206

Obsah

1 ks

Průměr

4.70 mm

Ke stažení

List technických údajů

List technických údajů 3553643 Escha AL-SKPS4-10/S370 připojovací kabel pro senzory - aktory, 8046206, piny: 4, 10.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553643 Escha AL-SKPS4-10/S370 připojovací kabel pro senzory - aktory, 8046206, piny: 4, 10.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus). Ve stíněném provedení velmi dobré EMC vlastnosti.

Tento text byl přeložen strojově.
