Escha AL-SKP4-2-AL-SSP4/S370 Spojovací kabel, 8044017, piny: 4, 2.0 m, 1 ks

Černý koaxiální kabel s kovovým konektorem na konci, určený pro přenos audio a video signálů.
Jeden černý XLR audio kabel se stříbrným konektorem.

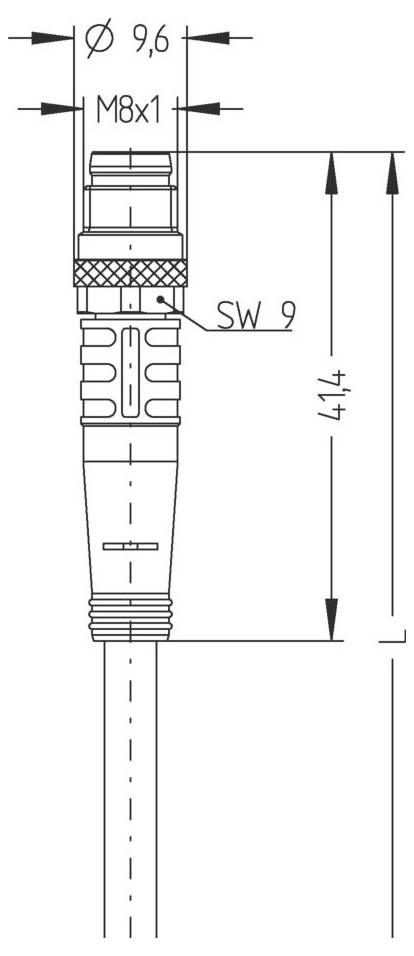

Technický výkres zástrčkového konektoru s rozměry: průměr 9,6 mm, délka 44 mm, velikost závitu M8x1, velikost klíče SW 9.

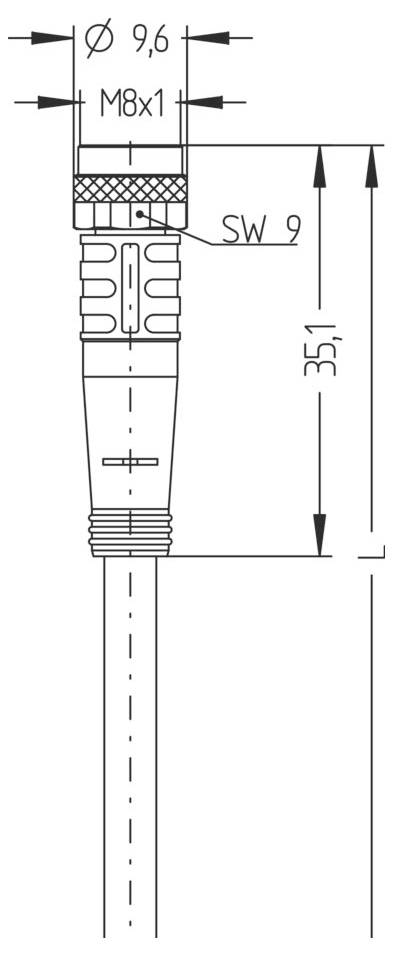

Technický výkres kabelového konektoru. Horní pohled uvádí průměr 9,6 mm a velikost závitu M8x1. Boční pohled ukazuje délku 35,1 mm s označením SW 9.
1/4
Kategorie produktu
Spojovací kabel
Strana připojení A
zásuvka M8, rovná
Strana připojení B
zástrčka M8, rovná
Počet pólů
4
Délka kabelu
2.0 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
409,09 Kč
3
5% = 60,87 Kč
388,80 Kč
5
7% = 141,95 Kč
380,70 Kč
10
9% = 357,90 Kč
373,30 Kč
25
10% = 997,00 Kč
369,21 Kč
50
11% = 2 334,00 Kč
362,41 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (409,09 Kč / kus)
409,09 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Materiál těsnění (zásuvka): FPM/FKM
  • BARVY ŽIL: BN, WH, BU, BK
  • Průřez žíly: 4 x 0,25 mm²
  • Vnější průměr pláště: 4,30 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 32 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Vložka do vlečného řetězu: 5 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torze: +/- 360°/m, ≥ 2 mil. cyklů Mio
  • Jmenovité napětí (strana a | strana B): 60 V.
  • Průchodový odpor (strana a | strana B): 5 mΩ
  • Izolační odpor (strana a | strana B): ≥ 108 Ω
  • Materiál těla rukojeti (strana a | strana B): Plast, TPU, BK
  • Materiál kontaktů (strana a | strana B): Kov, CuSn, pozlacený
  • Materiál kontaktu (strana a | strana B): Plast, TPU, BK
  • Materiál přehozu (strana a | strana B): Kov, CuZn, poniklovaný
  • Mechanická životnost (strana a | strana B): >100 cyklů zapojení
  • Normy (strana a | strana B): IEC 61076-2-104
  • Obsazení pinů (strana a | strana B): 1 BN, 2 WH, 3 BU, 4BK
  • Počet pólů (strana a | strana B): 4
  • Ochrana (namontovaná) (strana a | strana B): IP65, IP67, IP68
  • Konektor (strana a | strana B): Zásuvka, rovná, M8; zástrčka, rovná, M8
  • Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 4.0 A.
  • Okolní teplota (strana a | strana B): -30°C...+90°C.
  • Stupeň znečištění (strana a | strana B): 3/2
Typ

AL-SKP4-2-AL-SSP4/S370

Kategorie produktu

Spojovací kabel

Strana připojení A

zásuvka M8, rovná

Strana připojení B

zástrčka M8, rovná

Počet pólů

4

Délka kabelu

2.0 m

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.25 mm²

Vnější Ø

4.30 mm

Průřez vodiče (kabely senzor-aktor)

0.25 mm²

Připojení

zásuvka

Typ závitu, šířka připojení

M8

Typ závitu, připojení kabelu a montáž

M8

Materiál kontaktu

CuSn pozlacený

maximální průřez

0.25 mm²

Průřez min

0.25 mm²

Vlastnosti

lze použít pro vlečení

Min. teplota

-40 °C

Max. teplota

90 °C

Číslo výrobce

8044017

Obsah

1 ks

Průměr

4.30 mm

Ø kabelu do

4.30 mm

Průměr kabelu (rozsah)

4.30 mm (max)

Ke stažení

List technických údajů

List technických údajů 3553407 Escha AL-SKP4-2-AL-SSP4/S370 Spojovací kabel, 8044017, piny: 4, 2.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553407 Escha AL-SKP4-2-AL-SSP4/S370 Spojovací kabel, 8044017, piny: 4, 2.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).

Tento text byl přeložen strojově.
