Name: Escha AL-SKP3-5/S370GY připojovací kabel pro senzory - aktory, 8059111, piny: 3, 5.0 m, 1 ks
Brand: Escha
SKU: 3553642
Availability: BackOrder

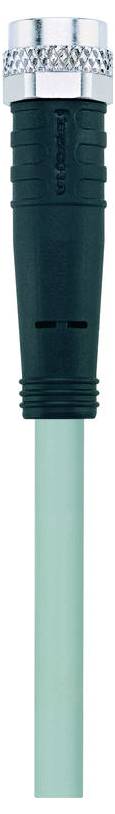

Tyrkysový kabel s kovovým a černým konektorem na konci, pravděpodobně používaný pro elektronická nebo audio zařízení.

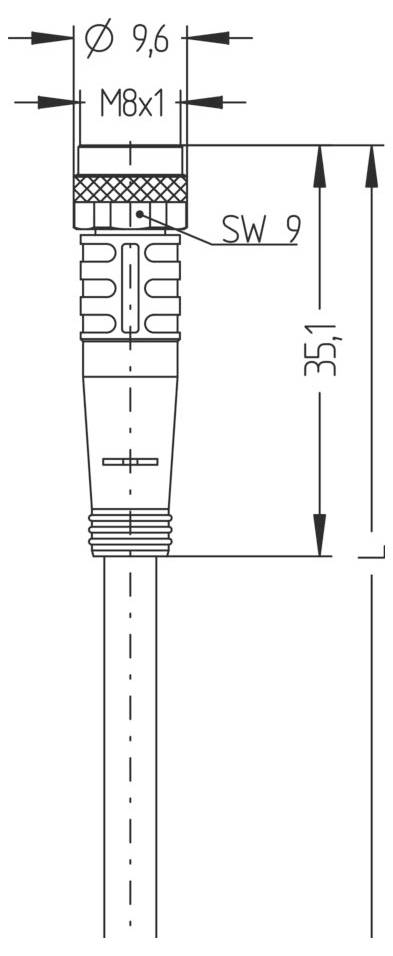

Technický výkres M8x1 konektoru, délka 35,1 mm, průměr 9,6 mm, s označením SW 9. Zobrazuje rozměry a konstrukční detaily.

1/2

Kategorie produktu

připojovací kabel pro senzory - aktory

Strana připojení A

zásuvka M8, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

5.0 m

Datasheety: (PDF)

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (321,49 Kč / kus)

321,49 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Jmenovité napětí: 60V
Izolační odpor: ≥ 108 Ω
Materiál těsnění (zásuvka): FPM/FKM
Materiál těla rukojeti: Plast, TPU, BK
Materiál kontaktů: Kov, CuSn, pozlacený
Materiál držáku kontaktu: Plast, TPU, BK
Mechanická životnost: >100 cyklů zapojení
Normy IEC 61076-2-104
Obsazení pinů: 1 BN, 3 BU, 4 BK
Počet pinů: 3
Ochrana (namontovaná): IP65, IP67, IP68
Konektor: Zásuvka, rovná, M8
Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
Okolní teplota: -30°C...+90°C.
Stupeň znečištění: 3
BARVY ŽIL: BN, BU, BK
Průřez žíly: 3 x 0,25 mm²
Vnější průměr pláště: 4,00 mm
Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
Poloměr ohybu (v pohybu): 10 x Ø vedení
Poloměr ohybu (pevný): 5 x Ø vedení
Bez halogenů: ano
KVALITA VEDENÍ: S370GY, PUR, UL
Rozměry 32 x 0,10 mm
Barva pláště: GY, podobně RAL7040
Materiál izolace žil: PP
Materiál elektrického pláště: PUR
Jmenovité napětí kabelu: ≤ 300 V.
Vložka do vlečného řetězu: 5 mil. cyklů Mio
Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
Teplotní rozsah (v pohybu): -30°C...+90°C.
Teplotní rozsah (pevný): -40°C...+90°C.
Torze: +/- 360°/m, ≥ 2 mil. cyklů Mio
Průchodový odpor 5 mΩ
Montáž na kabel: Otevřený konec
Materiál přehozu: Kov, CuZn, poniklovaný

Typ: AL-SKP3-5/S370GY

Kategorie produktu: připojovací kabel pro senzory - aktory

Strana připojení A: zásuvka M8, rovná

Strana připojení B: kabel, otevřený konec

Počet pólů: 3

Délka kabelu: 5.0 m

Jmenovité napětí: 60 V

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Materiál kontaktu: CuSn pozlacený

Číslo výrobce: 8059111

Obsah: 1 ks

Ke stažení

List technických údajů

List technických údajů 3553642 Escha AL-SKP3-5/S370GY připojovací kabel pro senzory - aktory, 8059111, piny: 3, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553642 Escha AL-SKP3-5/S370GY připojovací kabel pro senzory - aktory, 8059111, piny: 3, 5.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).
