Escha AL-SKP3-5-AL-SSP3/S370 Spojovací kabel, 8044003, piny: 3, 5.0 m, 1 ks

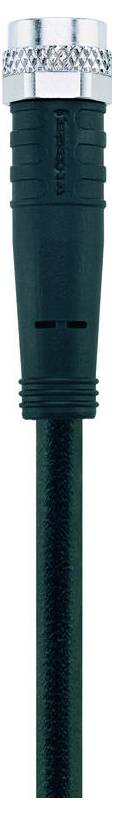

Černý koaxiální kabel s kovovým konektorem na jednom konci, používaný pro přenos video a audio signálů.

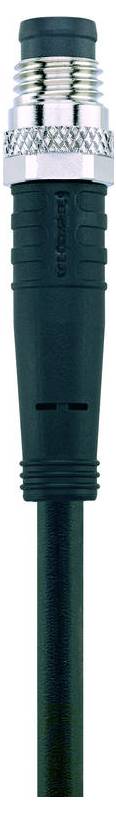

Detail černého a stříbrného XLR audio konektoru, zobrazující kovovou část se závitovým spojem a izolovanou kabelovou sekcí níže.

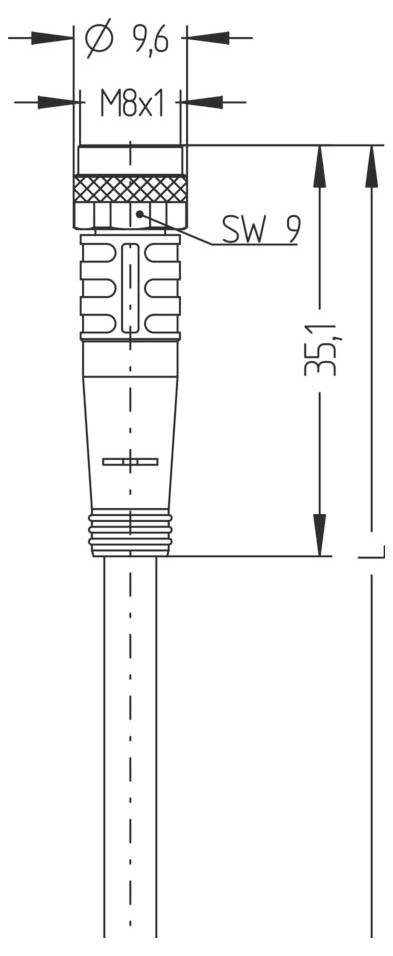

Technický výkres válcového konektoru s rozměry: průměr 9,6 mm, závit M8x1 a délka 35,1 mm.

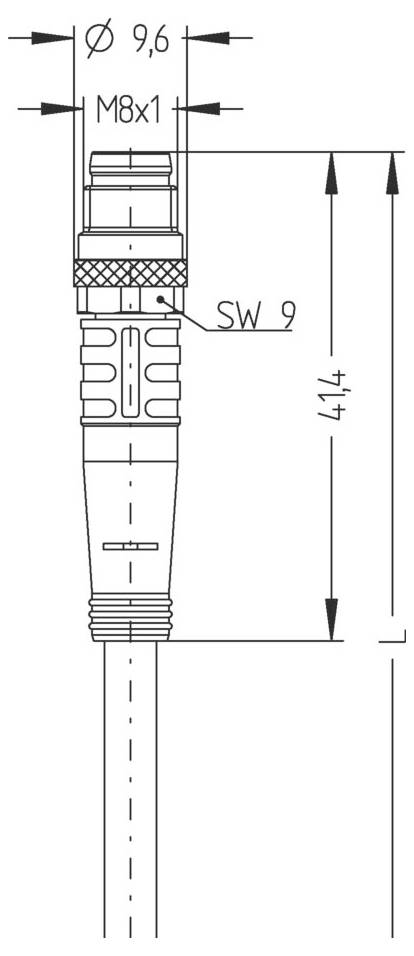

Technický výkres konektoru s rozměry: průměr 9,6 mm, závit M8x1, délka 44 mm vyznačena a štítek SW 9 umístěný poblíž šestihranné části.
1/4
Kategorie produktu
Spojovací kabel
Strana připojení A
zásuvka M8, rovná
Strana připojení B
zástrčka M8, rovná
Počet pólů
3
Délka kabelu
5.0 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
428,93 Kč
3
5% = 63,84 Kč
407,65 Kč
5
7% = 148,85 Kč
399,16 Kč
10
9% = 375,30 Kč
391,40 Kč
25
10% = 1 045,50 Kč
387,11 Kč
50
11% = 2 447,50 Kč
379,98 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (428,93 Kč / kus)
428,93 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Materiál těsnění (zásuvka): FPM/FKM
  • BARVY ŽIL: BN, BU, BK
  • Průřez žíly: 3 x 0,25 mm²
  • Vnější průměr pláště: 4,00 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 32 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Vložka do vlečného řetězu: 5 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torze: +/- 360°/m, ≥ 2 mil. cyklů Mio
  • Jmenovité napětí (strana a | strana B): 60 V.
  • Průchodový odpor (strana a | strana B): 5 mΩ
  • Izolační odpor (strana a | strana B): ≥ 108 Ω
  • Materiál těla rukojeti (strana a | strana B): Plast, TPU, BK
  • Materiál kontaktů (strana a | strana B): Kov, CuSn, pozlacený
  • Materiál kontaktu (strana a | strana B): Plast, TPU, BK
  • Materiál přehozu (strana a | strana B): Kov, CuZn, poniklovaný
  • Mechanická životnost (strana a | strana B): >100 cyklů zapojení
  • Normy (strana a | strana B): IEC 61076-2-104
  • Obsazení pinů (strana a | strana B): 1 BN, 3 BU, 4 BK
  • Počet pólů (strana a | strana B): 3
  • Ochrana (namontovaná) (strana a | strana B): IP65, IP67, IP68
  • Konektor (strana a | strana B): Zásuvka, rovná, M8; zástrčka, rovná, M8
  • Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 4.0 A.
  • Okolní teplota (strana a | strana B): -30°C...+90°C.
  • Stupeň znečištění (strana a | strana B): 3
Typ

AL-SKP3-5-AL-SSP3/S370

Kategorie produktu

Spojovací kabel

Strana připojení A

zásuvka M8, rovná

Strana připojení B

zástrčka M8, rovná

Počet pólů

3

Délka kabelu

5.0 m

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Vnější Ø

4.00 mm

Průřez vodiče (kabely senzor-aktor)

0.25 mm²

Připojení

zásuvka

Typ závitu, šířka připojení

M8

Typ závitu, připojení kabelu a montáž

M8

Materiál kontaktu

CuSn pozlacený

Kontaktní plocha

pozlacený

Vlastnosti

bez halogenů

Min. teplota

-40 °C

Max. teplota

+90 °C

Číslo výrobce

8044003

Obsah

1 ks

Průměr

4.00 mm

Ke stažení

List technických údajů

List technických údajů 3553406 Escha AL-SKP3-5-AL-SSP3/S370 Spojovací kabel, 8044003, piny: 3, 5.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553406 Escha AL-SKP3-5-AL-SSP3/S370 Spojovací kabel, 8044003, piny: 3, 5.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).

Tento text byl přeložen strojově.
