Escha AL-SKP3-2/S370 připojovací kabel pro senzory - aktory, 8043748, piny: 3, 2.0 m, 1 ks

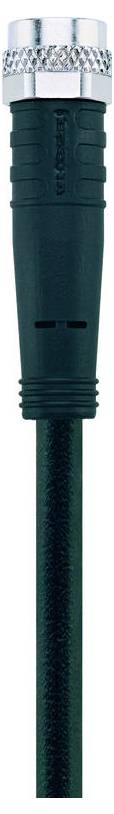

Černý koaxiální kabel s kovovým konektorem nahoře, používaný pro televizní nebo internetové připojení.

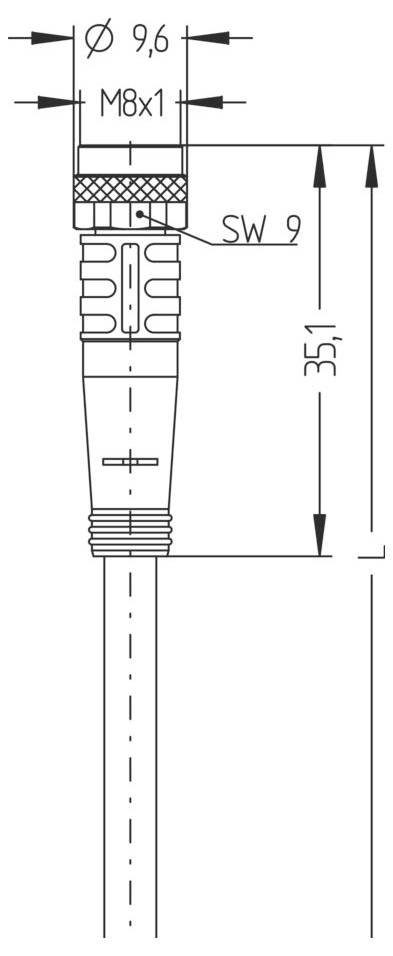

Technický výkres konektoru M8 s rozměry: průměr 9,6 mm, délka 35,1 mm, velikost závitu M8x1. Označeno jako 'SW 9'.
1/2
Kategorie produktu
připojovací kabel pro senzory - aktory
Strana připojení A
zásuvka M8, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
3
Délka kabelu
2.0 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Okamžité doručení: Čt 29. 10.
6 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
260,33 Kč
3
6% = 43,20 Kč
245,93 Kč
5
8% = 100,85 Kč
240,16 Kč
10
9% = 239,70 Kč
236,36 Kč
25
11% = 707,50 Kč
232,03 Kč
50
13% = 1 654,50 Kč
227,24 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (260,33 Kč / kus)
260,33 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Už jen 6 Ks skladem!
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 60V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Materiál kontaktů: Kov, CuSn, pozlacený
  • Materiál držáku kontaktu: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-104
  • Obsazení pinů: 1 BN, 3 BU, 4 BK
  • Počet pinů: 3
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, rovná, M8
  • Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: BN, BU, BK
  • Průřez žíly: 3 x 0,25 mm²
  • Vnější průměr pláště: 4,00 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 32 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Vložka do vlečného řetězu: 5 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torze: +/- 360°/m, ≥ 2 mil. cyklů Mio
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál přehozu: Kov, CuZn, poniklovaný
Typ

AL-SKP3-2/S370

Kategorie produktu

připojovací kabel pro senzory - aktory

Strana připojení A

zásuvka M8, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

3

Délka kabelu

2.0 m

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.25 mm²

Vnější Ø

4.00 mm

Průřez vodiče (kabely senzor-aktor)

0.25 mm²

Připojení

zásuvka

Typ závitu, šířka připojení

M8

Typ závitu, připojení kabelu a montáž

M8

Materiál kontaktu

CuSn pozlacený

maximální průřez

0.25 mm²

Vlastnosti

ohnivzdorný

Min. teplota

-40 °C

Max. teplota

90 °C

Číslo výrobce

8043748

Obsah

1 ks

Průměr

4.00 mm

Ø kabelu do

4.00 mm

Průměr kabelu (rozsah)

4.00 mm (max)

Ke stažení

List technických údajů

List technických údajů 3553390 Escha AL-SKP3-2/S370 připojovací kabel pro senzory - aktory, 8043748, piny: 3, 2.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553390 Escha AL-SKP3-2/S370 připojovací kabel pro senzory - aktory, 8043748, piny: 3, 2.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).

Tento text byl přeložen strojově.
