Escha AL-SKP3-2-AL-SSP3/S370 Spojovací kabel, 8044002, piny: 3, 2.0 m, 1 ks

Černý koaxiální kabel s chromovaným konektorem na horní straně, používaný pro přenos video a audio signálů.

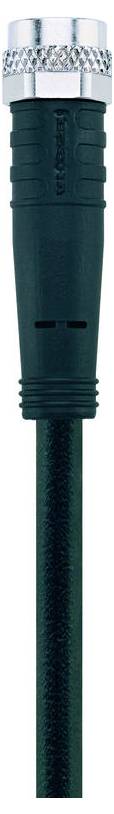

Černý kabel se stříbrným kovovým konektorem na konci, který se obvykle používá pro audio nebo elektronické propojení.

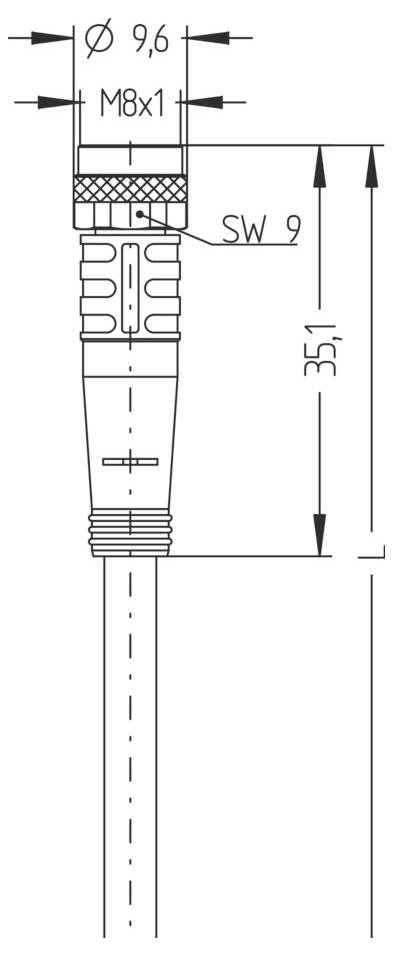

Technický nákres konektoru M8 s průměrem 9,6 mm, velikostí šroubu M8x1 a celkovou délkou 35,1 mm. Obsahuje označení SW 9.

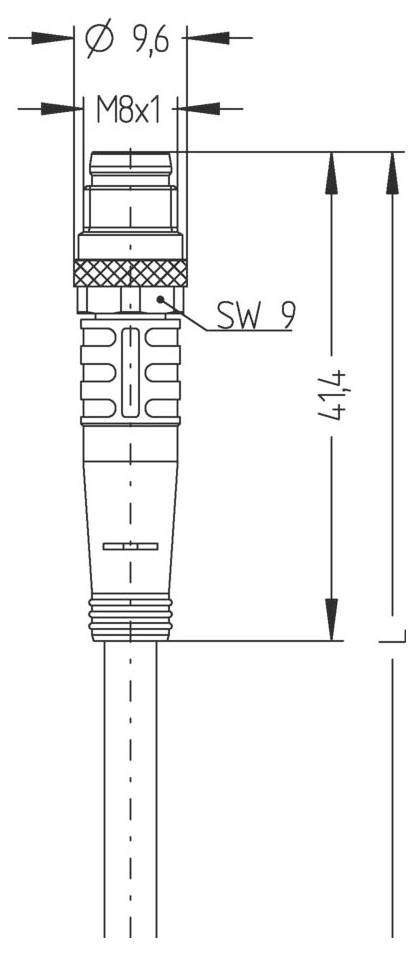

Technický diagram válcového konektoru s rozměry: průměr 9,6 mm, výška 41,7 mm a velikost závitu M8x1 SW 9.

1/4

Kategorie produktu

Spojovací kabel

Strana připojení A

zásuvka M8, rovná

Strana připojení B

zástrčka M8, rovná

Počet pólů

Délka kabelu

2.0 m

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (362,81 Kč / kus)

362,81 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Materiál těsnění (zásuvka): FPM/FKM
BARVY ŽIL: BN, BU, BK
Průřez žíly: 3 x 0,25 mm²
Vnější průměr pláště: 4,00 mm
Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
Poloměr ohybu (v pohybu): 10 x Ø vedení
Poloměr ohybu (pevný): 5 x Ø vedení
Bez halogenů: ano
KVALITA VEDENÍ: S370, PUR, UL
Rozměry 32 x 0,10 mm
Barva pláště: BK, podobně RAL9005
Materiál izolace žil: PP
Materiál elektrického pláště: PUR
Jmenovité napětí kabelu: ≤ 300 V.
Vložka do vlečného řetězu: 5 mil. cyklů Mio
Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
Teplotní rozsah (v pohybu): -30°C...+90°C.
Teplotní rozsah (pevný): -40°C...+90°C.
Torze: +/- 360°/m, ≥ 2 mil. cyklů Mio
Jmenovité napětí (strana a | strana B): 60 V.
Průchodový odpor (strana a | strana B): 5 mΩ
Izolační odpor (strana a | strana B): ≥ 108 Ω
Materiál těla rukojeti (strana a | strana B): Plast, TPU, BK
Materiál kontaktů (strana a | strana B): Kov, CuSn, pozlacený
Materiál kontaktu (strana a | strana B): Plast, TPU, BK
Materiál přehozu (strana a | strana B): Kov, CuZn, poniklovaný
Mechanická životnost (strana a | strana B): >100 cyklů zapojení
Normy (strana a | strana B): IEC 61076-2-104
Obsazení pinů (strana a | strana B): 1 BN, 3 BU, 4 BK
Počet pólů (strana a | strana B): 3
Ochrana (namontovaná) (strana a | strana B): IP65, IP67, IP68
Konektor (strana a | strana B): Zásuvka, rovná, M8; zástrčka, rovná, M8
Proudová zatížitelnost na pin (při 40 °C) (strana a | strana B): 4.0 A.
Okolní teplota (strana a | strana B): -30°C...+90°C.
Stupeň znečištění (strana a | strana B): 3

Typ: AL-SKP3-2-AL-SSP3/S370

Kategorie produktu: Spojovací kabel

Strana připojení A: zásuvka M8, rovná

Strana připojení B: zástrčka M8, rovná

Počet pólů: 3

Délka kabelu: 2.0 m

Materiál pláště: PUR

Jmenovité napětí: 60 V

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.25 mm²

Vnější Ø: 4.00 mm

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Připojení: konektor M8
Zásuvka M8

Typ závitu, šířka připojení: M8

Typ závitu, připojení kabelu a montáž: M8

Materiál kontaktu: CuSn pozlacený

maximální průřez: 0.25 mm²

Vlastnosti: odolná vůči UV záření
odolný vůči olejům
torzní
bez halogenů
bez obsahu silikonu
ohnivzdorný
odolné proti ozonu
odolné proti svařovacím jiskrám
hydrolyzovaný
odolné proti mořské vodě
odolné proti kyselinám a louhu
lze použít pro vlečení
recyklovatelné
Zobrazit více

Min. teplota: -40 °C

Max. teplota: 90 °C

Číslo výrobce: 8044002

Obsah: 1 ks

Průměr: 4.00 mm

Ø kabelu do: 4.00 mm

Průměr kabelu (rozsah): 4.00 mm (max)

Ke stažení

List technických údajů

List technických údajů 3553405 Escha AL-SKP3-2-AL-SSP3/S370 Spojovací kabel, 8044002, piny: 3, 2.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553405 Escha AL-SKP3-2-AL-SSP3/S370 Spojovací kabel, 8044002, piny: 3, 2.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).
