Escha AL-SKP3-10/S370 připojovací kabel pro senzory - aktory, 8043750, piny: 3, 10.0 m, 1 ks

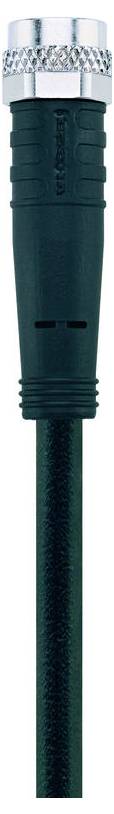

Černý koaxiální kabel se stříbrným konektorem na horní straně, používaný pro připojení televizorů nebo jiných elektronických zařízení.

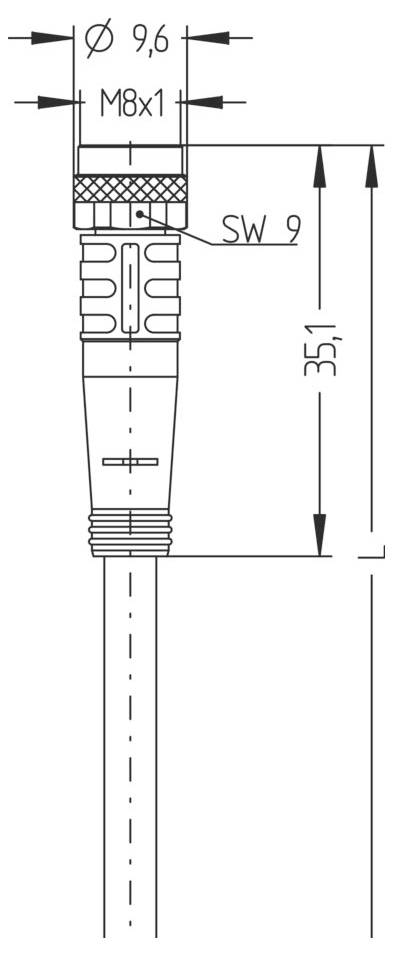

'Technický výkres konektoru s vyznačenými rozměry. Průměr je 9,6 mm, velikost závitu M8x1, velikost nástroje SW 9 a celková délka 35,1 mm.'
1/2
Kategorie produktu
připojovací kabel pro senzory - aktory
Strana připojení A
zásuvka M8, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
3
Délka kabelu
10.0 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Okamžité doručení: Čt 29. 10.
6 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
450,41 Kč
3
5% = 67,02 Kč
428,07 Kč
5
7% = 156,25 Kč
419,16 Kč
10
9% = 394,10 Kč
411,00 Kč
25
10% = 1 097,75 Kč
406,50 Kč
50
11% = 2 569,50 Kč
399,02 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (450,41 Kč / kus)
450,41 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Už jen 6 Ks skladem!
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 60V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál těla rukojeti: Plast, TPU, BK
  • Materiál kontaktů: Kov, CuSn, pozlacený
  • Materiál držáku kontaktu: Plast, TPU, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-104
  • Obsazení pinů: 1 BN, 3 BU, 4 BK
  • Počet pinů: 3
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, rovná, M8
  • Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: BN, BU, BK
  • Průřez žíly: 3 x 0,25 mm²
  • Vnější průměr pláště: 4,00 mm
  • Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
  • Poloměr ohybu (v pohybu): 10 x Ø vedení
  • Poloměr ohybu (pevný): 5 x Ø vedení
  • Bez halogenů: ano
  • KVALITA VEDENÍ: S370, PUR, UL
  • Rozměry 32 x 0,10 mm
  • Barva pláště: BK, podobně RAL9005
  • Materiál izolace žil: PP
  • Materiál elektrického pláště: PUR
  • Jmenovité napětí kabelu: ≤ 300 V.
  • Vložka do vlečného řetězu: 5 mil. cyklů Mio
  • Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
  • Teplotní rozsah (v pohybu): -30°C...+90°C.
  • Teplotní rozsah (pevný): -40°C...+90°C.
  • Torze: +/- 360°/m, ≥ 2 mil. cyklů Mio
  • Průchodový odpor 5 mΩ
  • Montáž na kabel: Otevřený konec
  • Materiál přehozu: Kov, CuZn, poniklovaný
Typ

AL-SKP3-10/S370

Kategorie produktu

připojovací kabel pro senzory - aktory

Strana připojení A

zásuvka M8, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

3

Délka kabelu

10.0 m

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Vnější Ø

4.00 mm

Průřez vodiče (kabely senzor-aktor)

0.25 mm²

Typ závitu, šířka připojení

M8

Typ závitu, připojení kabelu a montáž

M8

Materiál kontaktu

CuSn pozlacený

Kontaktní plocha

pozlacený

Vlastnosti

ohnivzdorný

Min. teplota

-40 °C

Max. teplota

90 °C

Číslo výrobce

8043750

Obsah

1 ks

Průměr

4.00 mm

Ke stažení

List technických údajů

List technických údajů 3553391 Escha AL-SKP3-10/S370 připojovací kabel pro senzory - aktory, 8043750, piny: 3, 10.0 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553391 Escha AL-SKP3-10/S370 připojovací kabel pro senzory - aktory, 8043750, piny: 3, 10.0 m, 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. 10 x d Díky odolnosti proti jiskrám při svařování je vedení vhodné pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).
