Name: Escha AL-FVM12SUA4-0,5/M16 Zástrčka s přírubou, 8071802, piny: 4, 0.5 m, 1 ks
Brand: Escha
SKU: 3553482
Availability: InStock

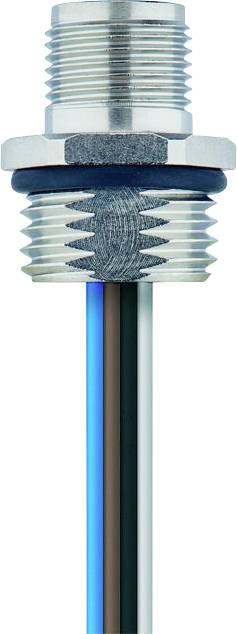

Detail zavitového kovového senzoru s modrými, černými a hnědými vodiči vycházejícími ze spodní části, izolovaný na bílém pozadí.

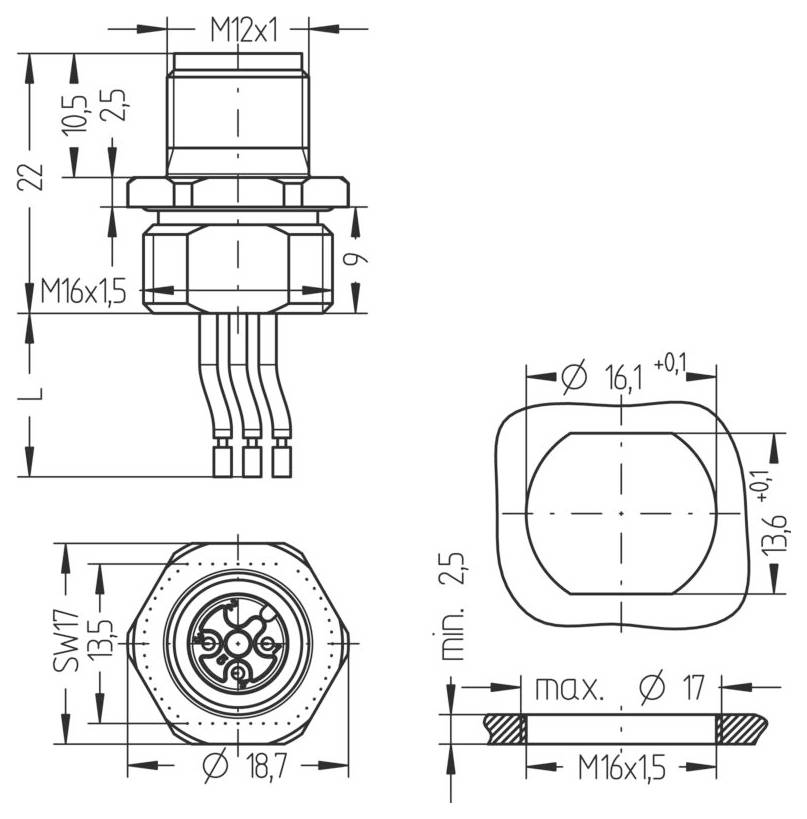

Technický výkres kruhového elektrického konektoru s rozměry. Zahrnuje přední, boční a čelní pohled, detailně znázorňující rozměry v milimetrech.

1/2

Kategorie produktu

Zástrčka s přírubou

Provedení

přírubová zástrčka

Strana připojení A

zástrčka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Okamžité doručení: Čt 29. 10.

3 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (181,81 Kč / kus)

276,86 Kč

-34 %

181,81 Kč

Bez DPH.

Už jen 3 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Jmenovité napětí: 250V
Izolační odpor: ≥ 108 Ω
Materiál kontaktů: Kov, CuSn, pozlacený
Materiál držáku kontaktů: Plast, PA GF, BK
Mechanická životnost: >100 cyklů zapojení
Normy IEC 61076-2-101
Obsazení pinů: 1 BN, 2 WH, 3 BU, 4 BK
Počet pólů: 4
Ochrana (namontovaná): IP65, IP67, IP68
Konektor: Zástrčka, rovná, M12
Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
Okolní teplota: -30°C...+90°C.
Stupeň znečištění: 3
BARVY ŽIL: BN, WH, BU, BK
Průřez žíly: 4 x 0,34 mm²
Materiál izolace žil: PVC
KÓDOVÁNÍ: A
Typ připojení: Licnové připojení
Upevňovací závit: M16x1,5
Náhrada za 8027383
Délka lanka: 0.5 m
Materiál přírubového pouzdra: Kov, CuZn, poniklované
Materiál vnější těsnění: NBR
Směr montáže: Montáž na přední stěnu (bez upevňovací matice)

Typ: AL-FVM12SUA4-0,5/M16

Kategorie produktu: Zástrčka s přírubou

Provedení: přírubová zástrčka

Strana připojení A: zástrčka M12, rovná

Strana připojení B: kabel, otevřený konec

Počet pólů: 4

Délka kabelu: 0.5 m

Jmenovité napětí: 250 V

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: Kabel

Typ závitu, šířka připojení: M16

Typ závitu, připojení kabelu a montáž: M16

Kódování: Typ A

Materiál kontaktu: CuSn pozlacený

Druh montáže spojovací techniky senzoru/aktuátoru: montáž na přední stěnu

Min. teplota: -30 °C

Max. teplota: +90 °C

Číslo výrobce: 8071802

Obsah: 1 ks

Ke stažení

List technických údajů

List technických údajů 3553482 Escha AL-FVM12SUA4-0,5/M16 Zástrčka s přírubou, 8071802, piny: 4, 0.5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553482 Escha AL-FVM12SUA4-0,5/M16 Zástrčka s přírubou, 8071802, piny: 4, 0.5 m, 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.
